多管束集成式高压容器管路结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488717
  • 多管束集成式高压容器管路结构设计
  • 多管束集成式高压容器管路结构设计

  在化工介质储运、高压流体输送、工业动力配套等场景中,这类多管束集成的高压容器结构是承压系统里的核心组成单元,区别于单筒式高压储罐,多管并联的结构形式能在有限安装空间内最大化扩容承压介质的存储与缓冲容积,同时降低单根筒体的壁厚设计要求,平衡整体设备的重量与制造成本。从实际工程应用来看,这类结构常出现在高压气体充装站的缓冲单元、液压系统的蓄能组、化工流程的中间介质缓存段,甚至是特种动力装备的高压燃料储配段,不同工况下对管束的排布间距、连接管路的通径、密封结构的形式都有差异化要求。

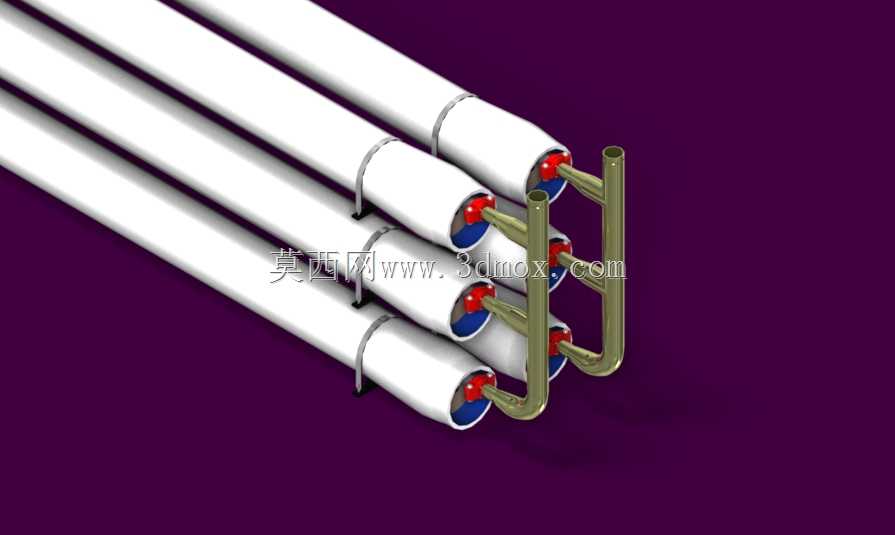

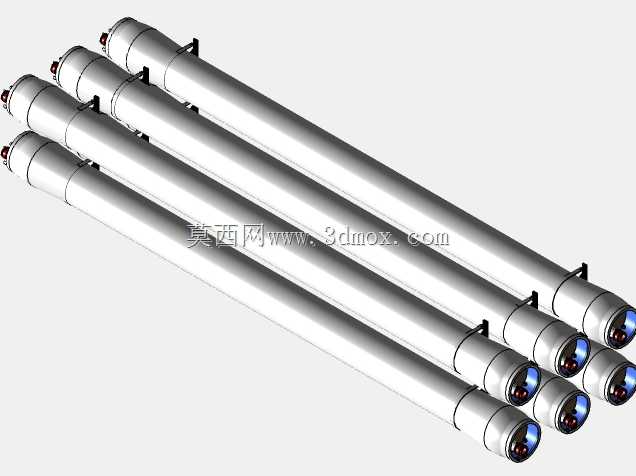

  从结构设计逻辑来看,该总成采用四根等径直管束平行排布的形式,相邻管束通过卡箍式固定件实现径向限位,避免承压工况下管束因介质脉动产生的振动位移,固定件的间距设置需要结合单根管束的长径比计算,既要保证管束的直线度公差,又要预留热胀冷缩的轴向伸缩余量,防止温度变化产生的结构应力集中在连接部位。端部的汇流管路采用U型弯管结构实现各管束的连通,每根筒体端部都设置了独立的密封连接端,红色密封件的位置是端面静密封结构,这类密封通常采用金属缠绕垫或高压O型圈,适配高压工况下的密封可靠性要求,避免介质从筒体与端盖的结合面泄漏。汇流管的支架与管束固定件采用一体化的连接逻辑,既承担汇流管路的承重,又能将管路振动传递到管束固定结构上,避免汇流接口处因长期振动出现疲劳开裂。

  从安装边界来看,这类多管束总成的安装需要预留侧向操作空间,尤其是端部密封维护、汇流管路拆装的作业空间,平行管束的排布方向要匹配现场管线的走向,减少额外的弯头转接带来的流阻损失。外形尺寸上,管束的长度决定了整体容积,管径选择要匹配系统的额定工作压力与流量要求,汇流管的通径要大于单根筒体的接口通径,保证多管同时充放介质时不会出现节流效应。设计过程中需要重点校核管束固定点的受力,尤其是设备启停阶段的介质水锤冲击力,要保证固定件的抱紧力足够抵消瞬时冲击,同时卡箍与管束外壁之间要设置防滑垫层,避免长期运行中管束出现轴向窜动。另外,端部连接结构的同轴度公差是设计重点,每根筒体的端部密封面要与汇流管的接口保持同轴,否则安装时会出现密封面压合不均,高压工况下容易出现泄漏,甚至密封件被高压流体冲蚀损坏。

  在实际选型适配中,这类结构的材质选择要匹配输送介质的特性,普通空气、惰性气体工况可采用优质碳素钢无缝管,腐蚀性介质则需要选用不锈钢或内衬防腐层的管材,汇流管路的材质要与管束材质保持一致,避免不同金属接触产生电化学腐蚀。结构的支撑脚设计要考虑现场安装基础的承重能力,整体总成的重量集中在管束段,支撑点要设置在管束固定件的对应位置,让承重直接传递到基础上,避免汇流管路承受额外的结构重力。日常运维中,这类结构的检查重点集中在端部密封点、卡箍固定件的紧固力矩、汇流弯管的壁厚冲蚀情况,尤其是高压工况下长期运行后,介质中的杂质会对弯管处产生冲刷,需要定期检测壁厚,避免出现局部减薄导致的承压失效。
