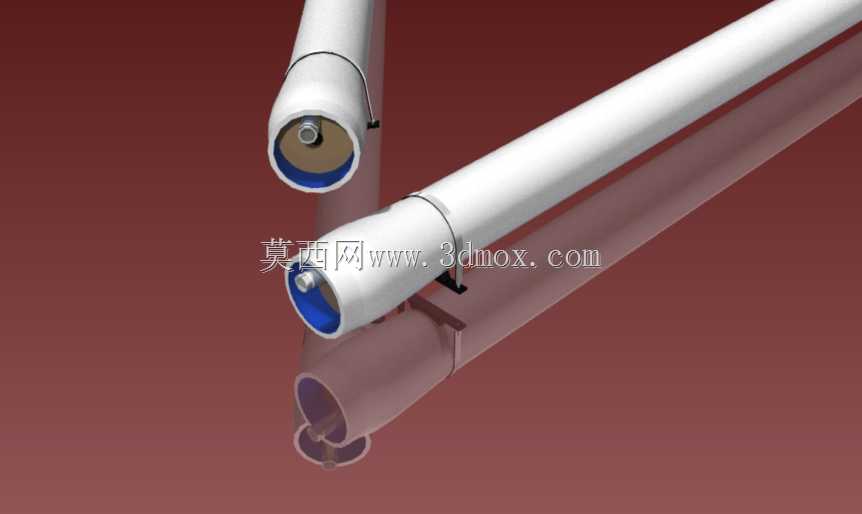

带夹装结构的膜用高压容器结构设计

　　在水处理、流体分离、特种化工介质输送的工业场景里，这类带夹装固定结构的高压容器，核心作用是为内置的分离膜元件提供稳定的承压密闭空间，保障膜过滤、膜反应工艺在额定压力工况下持续运行。不同于普通立式承压罐，这款卧式长筒型容器的结构设计，完全围绕多支8英寸膜元件的串装需求展开，筒身的夹装结构是整个设计的核心亮点——区别于传统的法兰对接整筒固定，分段式夹箍可以在不拆解整条管路的前提下，快速打开筒身完成膜元件的更换、检修，大幅降低运维阶段的拆装工作量，尤其适合膜元件需要定期更换的反渗透、纳滤工艺生产线。

　　从结构设计逻辑来看，整个容器以长圆柱承压壳体为主体，两端的端盖采用嵌入式密封结构，配合夹装位置的环形密封槽，在额定工作压力下可以实现端面与径向的双重密封，避免高压工况下的介质渗漏。筒身外侧的夹装支座并非简单的固定抱箍，而是做了受力分散的结构优化：夹箍与筒身接触的位置做了圆弧面贴合处理，避免局部应力集中造成筒身承压能力下降，支座底部预留了与安装机架对接的螺栓孔位，安装时可以根据现场管路排布调整固定间距，适配不同规格的膜组安装架。

　　在安装边界的考量上，这款容器的筒身长度按照3支8英寸膜元件串接的总长度预留了足够的内部空间，端盖的进出液接口采用同轴心设计，与现场工艺管道对接时不需要额外做变向调整，夹装结构的外伸尺寸控制在筒身径向尺寸的1.2倍以内，多组容器并排安装时，最小安装间距可以压缩到相邻筒身夹箍互不干涉的程度，有效节省膜处理车间的设备排布空间。设计过程中特意将夹装的锁紧结构设置在筒身侧上方位置，运维人员站在操作通道上就可以完成夹箍的松紧操作，不需要俯身到容器底部操作紧固件，符合工业设备的人机工程要求。

　　从功能特性上看，这款容器的承压壳体采用等壁厚设计，壁厚取值按照常用的膜处理工况1.6MPa工作压力做了强度校核，筒身的圆度公差控制在毫米级，保证内置膜元件可以顺畅推入筒内，不会出现卡滞。两端的端盖集成了介质进出的布流结构，进入容器的待处理介质可以均匀流经每一支膜元件的表面，避免偏流造成的膜元件局部污堵，延长膜元件的使用寿命。夹装结构的紧固件采用标准件设计，现场更换备件时不需要定制特殊规格的零件，降低运维的备件储备成本。

　　在实际应用场景中，这类容器除了用于工业水处理的反渗透系统，还可以适配特种化工领域的膜分离工艺、食品行业的膜浓缩工艺，夹装结构的快开特性，让需要频繁更换膜元件或者清理筒内残留介质的工况，运维效率比传统法兰固定式容器提升40%以上。设计时还考虑了容器的热胀冷缩余量，夹箍与筒身之间预留了微小的轴向滑动间隙，当输送介质温度与环境温度存在差值时，筒身可以沿轴向自由伸缩，不会因为热应力造成固定结构变形或者密封失效。整个结构没有多余的冗余设计，所有外部结构都服务于承压、固定、快开、运维的实际需求，没有为了外观增加不必要的装饰性结构，完全符合工业设备实用优先的设计原则。
