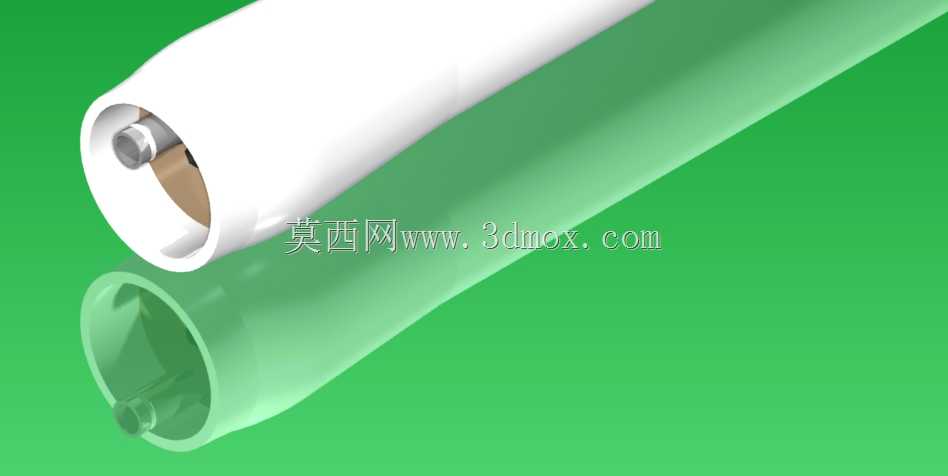

在工业水处理脱盐系统的现场布置中,膜用高压容器是承载反渗透膜元件、维持系统运行压力的核心承压部件,本次呈现的筒体结构专门适配直径8英寸的膜元件,单支筒体内可串联容纳3支标准长度的8英寸膜元件,匹配多数中型反渗透脱盐装置的单元配置逻辑。从现场安装的实际边界来看,这类筒体的长度需要严格匹配3支膜元件加两端端盖、密封组件、连接推板的总装尺寸,筒体的外圆直径要适配膜元件的安装间隙,预留足够的密封件压缩空间,同时筒体两端的连接接口需要和现场的进水、浓水、产水管路的法兰或快接接口尺寸对齐,避免现场安装时出现管路错位、应力集中的问题。
设计这类承压筒体的时候,首先要考虑的是长期带压运行的结构可靠性,脱盐系统的运行压力通常在1.0-1.6MPa区间,部分高含盐量进水工况下运行压力会更高,因此筒体的壁厚计算需要结合选用的筒体材料抗拉强度、设计安全系数、长期蠕变性能来确定,不能仅靠经验取值。筒体的内壁粗糙度需要控制在合理范围,避免膜元件装入时刮伤膜元件外侧的密封层,同时减少内壁结垢附着的概率,降低日常化学清洗的难度。两端的端盖锁紧结构需要兼顾密封可靠性和拆装便利性,现场更换膜元件时不需要动用大型工装,仅靠常规手动工具就能完成端盖拆卸和膜元件更换,锁紧结构的受力要均匀分布在端盖圆周上,避免局部应力过大导致端盖变形或者密封失效。
从功能特性来看,该筒体的进水端设置有布水结构,能够让进水以均匀的流态进入首支膜元件的进水端面,避免偏流导致的膜元件局部负荷过高、浓差极化加剧问题;产水侧的集水结构要和膜元件的中心产水管可靠密封,防止未经过滤的浓水渗入产水侧影响出水水质。筒体上的接口位置需要结合现场管路的常规走向布置,进水口、浓水口、产水口的方位要预留足够的管路操作空间,同时要考虑筒体在支架上的固定方式,配套的抱箍安装位要避开筒体的焊缝或者应力集中区域,固定点的间距要合理,避免筒体充水带压后出现挠度变形,影响膜元件的密封性能和使用寿命。
在实际工程应用中,这类高压容器通常成排布置在反渗透机架上,相邻筒体之间的中心距要预留出膜元件更换的操作空间,以及管路连接、阀门安装的位置,筒体的安装高度要匹配现场进出水管路的标高,减少管路弯头数量,降低系统的沿程压力损失。设计建模过程中,需要重点校验筒体两端的密封槽尺寸精度,密封槽的深度、宽度、倒角参数要和选用的O型圈规格完全匹配,压缩率控制在合理区间,压缩量过小容易出现泄漏,压缩量过大会导致密封件过早老化失效,同时增加端盖拆装的阻力。端盖上的止推结构要能承受系统运行时膜元件受到的轴向水推力,避免运行过程中膜元件发生轴向窜动,损坏膜元件的连接密封和端盖结构。
不同于普通的常压储水容器,这类膜用高压容器属于长期带压运行的水处理核心部件,建模时需要把所有配合面的公差要求、密封结构的细节、安装定位的特征都完整呈现,不能仅做外观的示意建模。比如筒体内壁的定位台阶尺寸,要刚好限制膜元件的轴向窜动量,同时不会给膜元件安装造成过大阻力;端盖和筒体的配合止口要设置合理的导向倒角,方便现场装配时快速对中,避免装配过程中切坏密封件。另外,筒体的外表面不需要做过多的装饰性结构,保持光滑圆柱面即可,方便现场做外防腐处理或者保温层安装,外表面的标识区域要预留平整位置,用于标注筒体的承压等级、适配膜元件规格、水流方向标识等工程必需的标识内容,方便现场运维人员快速识别设备参数和流向,避免装反管路导致的系统运行故障。
