开放式阳极氧化可调轴径浮动枕块结构

　　在轻工输送、食品包装、小型自动化装配线这类对轴系运行同轴度误差有一定容忍需求的场景里，这类开放式浮动枕块的应用频次并不低。区别于传统封闭式剖分轴承座需要上下座体扣合、拆装时必须将轴端传动件全部拆除的繁琐流程，这种单侧开放式的结构设计，能直接从轴的径向完成安装与拆卸，在设备后期维护更换易损支承件时，能大幅缩短停机拆装的工时，尤其是在长轴多支承点的排布场景中，不需要逐段拆解轴上的链轮、同步轮、联轴器等传动零件，就能单独更换某一位置的支承枕块，现场运维的便利性提升非常明显。

　　从功能特性来看，这款枕块采用聚合物材质做阳极氧化处理，本身自带自润滑属性，不需要额外加装注油嘴定期补充润滑脂，在洁净度要求较高的食品加工、医药包装工位，不会出现润滑脂渗漏污染物料或产品的问题，同时聚合物材质本身的阻尼特性，能吸收轴系高速运转时产生的小幅振动，降低支承位置的噪音传递。其浮动设计的核心，在于枕块内部的支承弧面预留了一定的径向浮动余量，当轴系因为加工误差、安装基座的平面度偏差、或者运行过程中受热产生轴向窜动与径向挠曲时，枕块能自适应调整支承贴合面，避免出现局部应力集中导致的轴颈磨损或者支承件开裂问题，适配轴径覆盖12毫米到50毫米的范围，能覆盖大部分小型自动化设备里的光轴支承需求，不管是输送线的从动辊轴、还是机构的直线导向光轴支承，都能匹配选型。

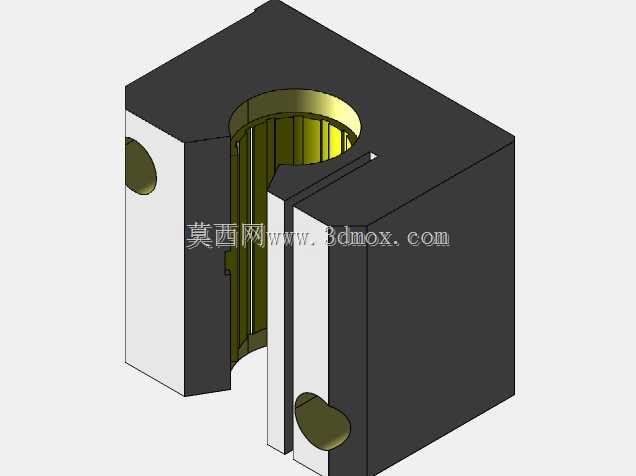

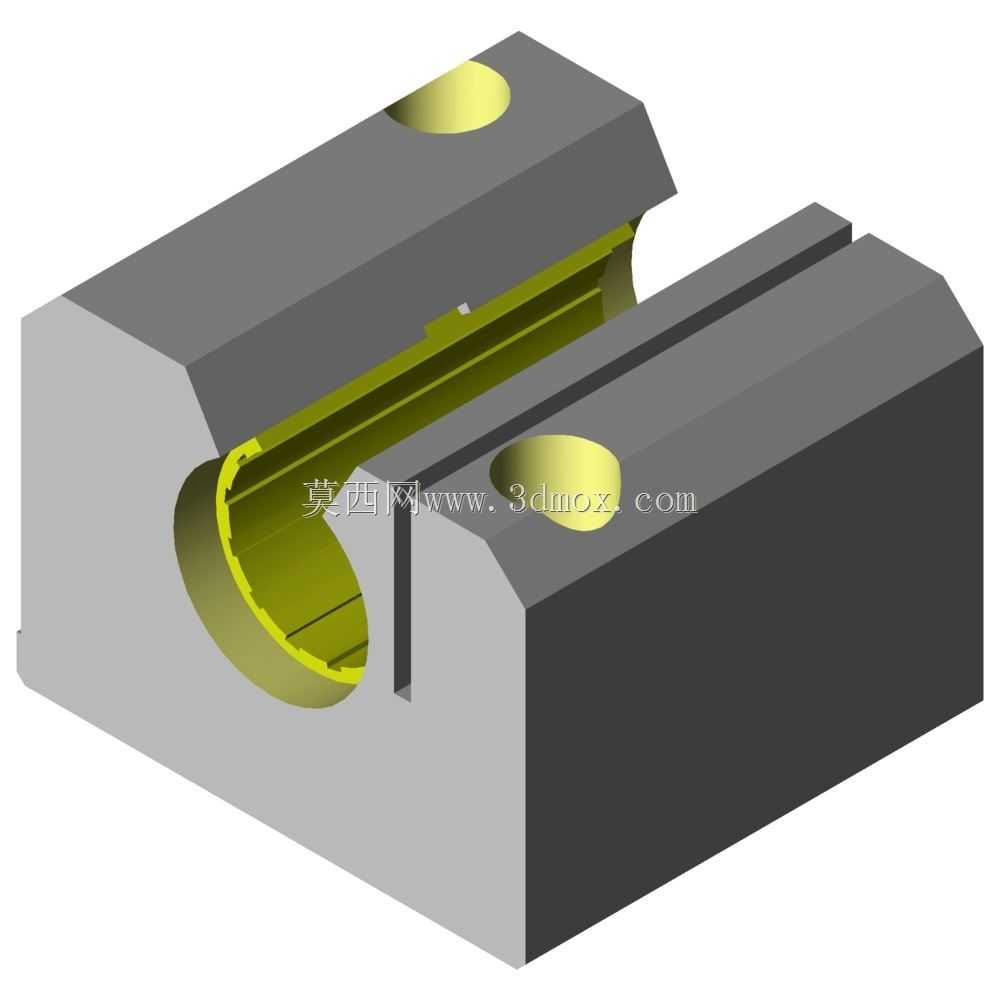

　　设计思路上，这款枕块没有采用传统金属轴承座的厚重铸铁结构，而是通过结构力学优化，在保证支承强度的前提下做了轻量化的切槽处理，顶部的两个安装定位孔，能直接通过内六角螺栓固定在设备的安装基板或者铝型材框架上，安装孔的位置做了沉头设计，螺栓锁紧后头部不会突出安装面，不会和周边运动的机构产生干涉。侧面的开放式开口宽度经过精确计算，既能保证轴能从径向顺利卡入内部支承腔，又能在轴装入后提供足够的环抱支承力，不会出现轴运转时从开口处脱出的问题，内部支承腔的圆弧面做了渐变的让位设计，和轴颈的接触区域控制在合理的包角范围内，既保证足够的支承接触面积降低接触面压，又不会因为包角过大导致轴转动时的摩擦阻力升高。

　　安装边界方面，这款枕块的底部安装面为全平面设计，不需要在安装基座上做特殊的定位凸台，只要安装面的平面度控制在每100毫米长度误差不超过0.1毫米的范围内，就能保证安装后的支承精度，两个安装孔的中心距按照通用安装规范做了标准化设计，能和市面上常见的同规格滑动支承单元安装尺寸互换，不需要重新设计安装基座的孔位。整体外形的棱角位置都做了倒角处理，一方面是避免安装过程中尖锐边角划伤操作人员，另一方面也能消除聚合物件注塑成型时的应力集中位置，提升零件的整体抗冲击强度。在实际选型应用中，需要注意这类聚合物支承枕块的适用环境温度范围，不要在持续高温超过80摄氏度的工况下使用，避免材质软化导致支承精度下降，同时在有强腐蚀溶剂的工位，需要确认材质的耐腐蚀性是否匹配现场介质，常规的弱酸弱碱、普通工业车间环境下，这类枕块的使用寿命完全能满足设备的长期运行需求，相比传统金属铜套支承，其自重更轻、运行噪音更低、维护成本也更小，非常适合中低载荷、中低转速的轴系支承场景。
