带锁紧螺栓的滚花环式应变消除连接结构

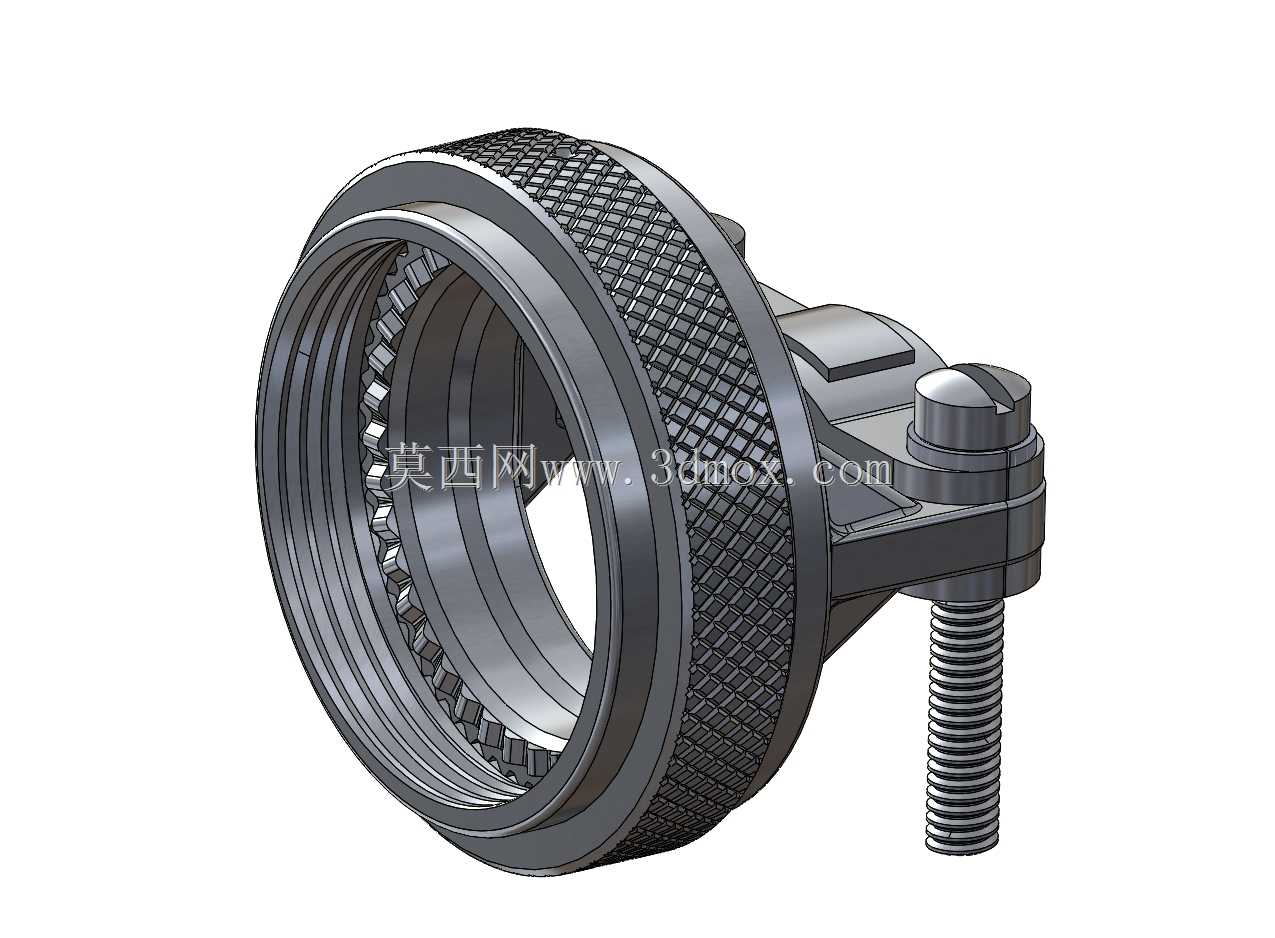

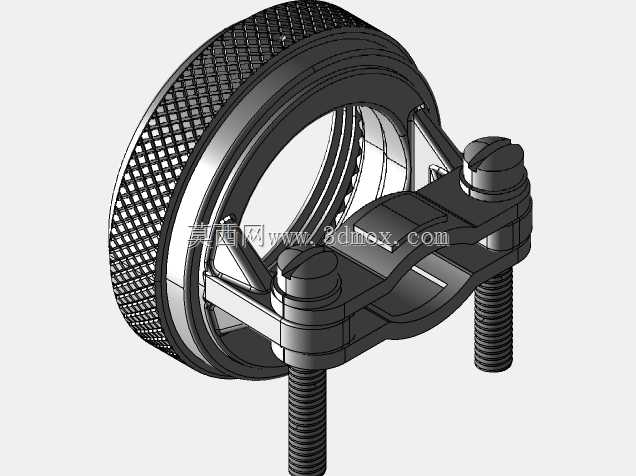

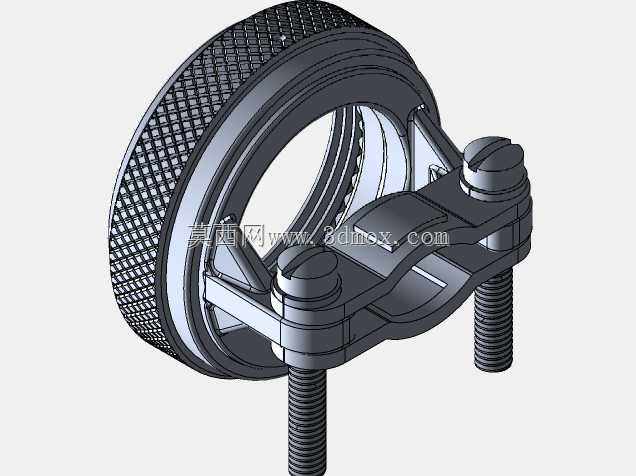

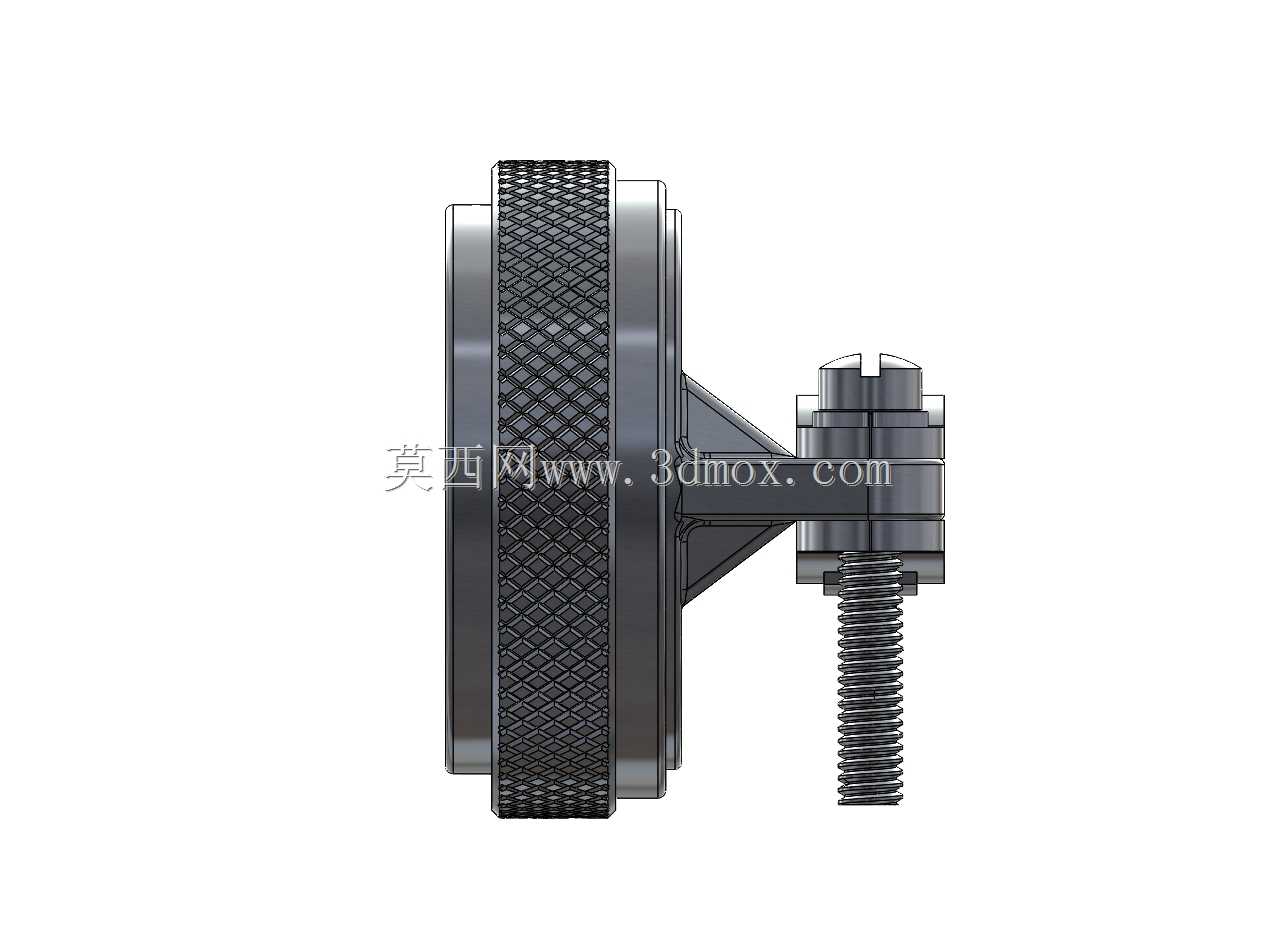

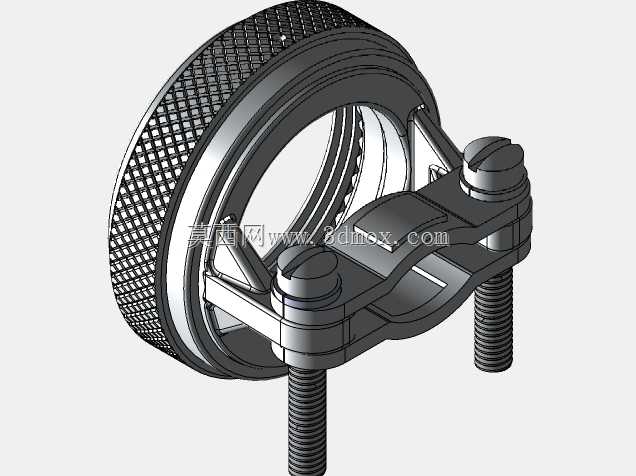

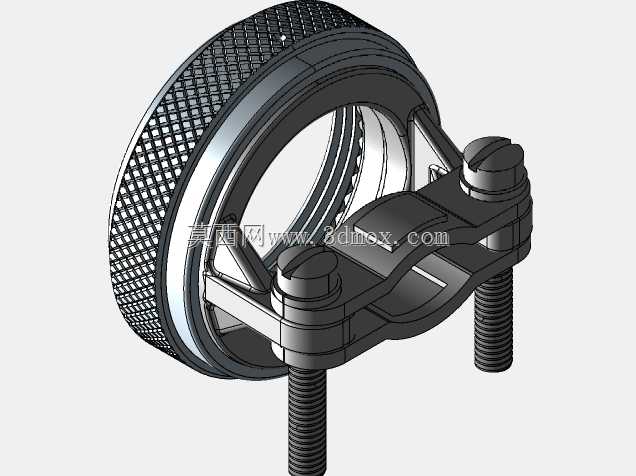

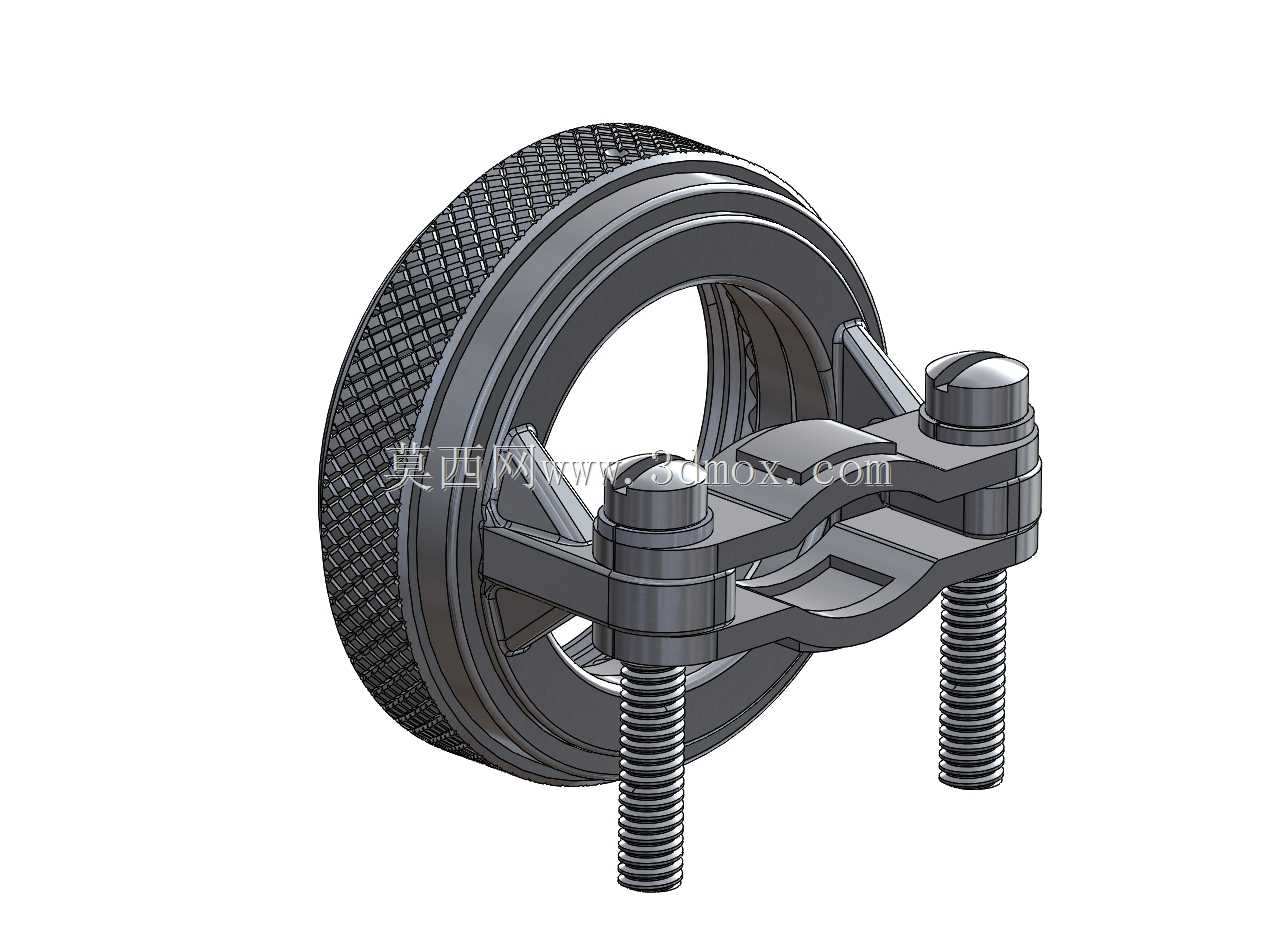

　　在工业线缆布设、机电设备舱体走线的场景里，这类应变消除结构是线缆与设备壳体衔接处的核心防护部件，日常多部署在设备后壳的线缆穿装位，用来抵消线缆受拉扯、弯折时产生的应力，避免线缆芯线与设备内部接线端直接受力出现松脱、断裂，同时兼顾对接处的电磁干扰屏蔽需求。从结构设计逻辑来看，主体采用带内螺纹的环形基座作为对接主体，外圈设计网纹滚花结构，并非为了外观装饰，而是考虑到现场无工具徒手操作的需求，滚花的齿距、齿深都经过适配，戴薄劳保手套操作时也能提供足够摩擦力，不会出现拧转打滑的情况，滚花区域的宽度刚好适配成年男性指腹的施力范围，拧转时的受力反馈清晰，能让操作人员直观判断对接是否到位。基座侧方集成的锁紧螺栓组件，

　　是在螺纹对接完成后做二次防松限位，当基座与设备端螺纹旋合到位后，拧紧侧方的螺栓，螺栓端部顶紧在对接端的外壁上，可避免设备运行过程中受振动、温度变化影响出现螺纹松退，螺栓的外露长度做了严格控制，不会超出基座的最大外轮廓边界，避免安装后与周边其他部件产生干涉。内螺纹的牙型选用通用连接螺纹，牙距适配常规设备壳体的线缆接口规格，螺纹入口处做了15度的导向倒角，对接时无需精准对位就能顺利旋入，减少现场安装的对位难度，螺纹的有效旋合长度满足常规线缆拉扯防护的强度要求，即便线缆承受额定范围内的轴向拉力，螺纹连接部位也不会出现脱开、滑牙的问题。基座与线缆接触的内环位置，设计有一圈均匀分布的内齿结构，当线缆穿入后，这些内齿会咬合在线缆的外护套层上，

　　一方面可以限制线缆的轴向窜动，把外部拉扯的应力分散到整个环面的齿位上，避免应力集中在单个接线点；另一方面金属内齿与线缆的屏蔽层导通后，可形成连续的电磁屏蔽通路，减少外部电磁干扰通过线缆对接缝隙进入设备内部，适配有电磁兼容要求的设备使用场景。从安装边界来看，整个结构的最大外径控制在常规线缆接头的通用尺寸范围内，安装时所需的操作空间仅需比基座外径大10毫米左右即可，侧方螺栓的拧紧操作空间预留充足，用普通小型螺丝刀就能完成锁紧，不需要特殊定制工具。结构的轴向长度也做了优化，安装后突出设备壳体表面的尺寸较短，不会在设备后壳形成过大的突出结构，避免设备运输、安装过程中磕碰对接部位造成结构损坏。在实际使用中，这类结构常配套在工业通讯设备、

　　测控设备的后壳走线位，应对车间内设备布线时经常出现的线缆误拉扯、设备运行振动带来的连接松动问题，相比普通的线缆格兰头，这种带滚花徒手操作、侧方螺栓锁紧的结构，在需要频繁拆装线缆的维护场景下效率更高，不需要携带大尺寸扳手就能完成拆装操作，同时金属材质的本体也能提供更好的防护强度，在有少量油污、粉尘的车间环境下也能稳定工作，不会因为环境污染物附着就出现操作卡滞的问题。设计过程中，滚花的参数选择经过多轮验证，齿深过浅会导致摩擦力不足拧转打滑，齿深过深则容易积攒粉尘油污，后期清理困难，最终选用的网纹滚花参数兼顾了摩擦力需求和易维护性；侧方螺栓的位置也避开了滚花操作区域，拧转基座时手指不会碰到螺栓造成剐蹭，螺栓的头部采用标准槽型，适配现场最常见的一字螺丝刀，减少工具适配的麻烦。内齿的角度设计为向内倾斜的锐角，既可以保证咬合线缆护套的夹持力，又不会因为齿形过于尖锐切破线缆外护套造成绝缘层损坏，齿的分布密度经过测算，每一圈的齿数足够分散拉扯应力，不会出现单齿受力过大割伤护套的情况。整个结构的所有棱角位置都做了小圆角钝化处理，安装操作时不会划伤操作人员的手部，也不会割伤线缆的外绝缘层，细节处理完全符合工业部件的安全设计要求。
