带锁紧调节结构的螺纹连接应变消除组件

　　在工业布线、精密机电设备的线缆穿舱连接场景中，这类应变消除组件是保障连接可靠性的核心配套零件，很多现场运维的故障点恰恰出在这类容易被忽略的小部件上——线缆与设备接口的位置如果长期受拉扯、扭转应力，很容易出现线芯断裂、密封失效、接触不良的问题，尤其是在存在振动、温变、电磁干扰的工业现场，这类失效带来的设备停机损失往往远高于部件本身的成本。

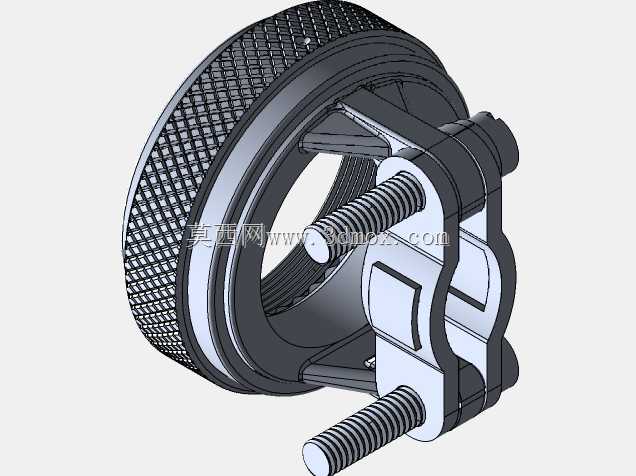

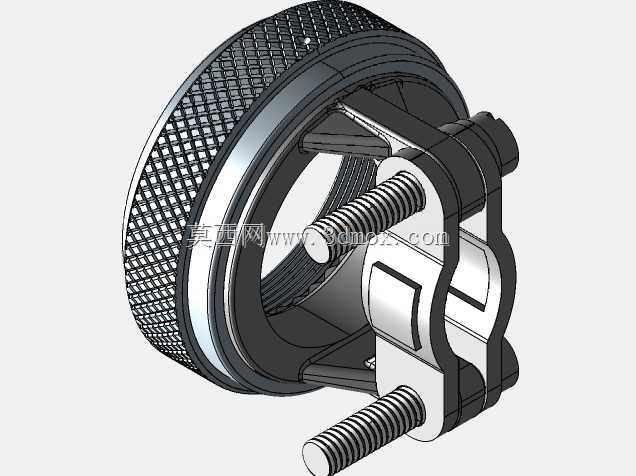

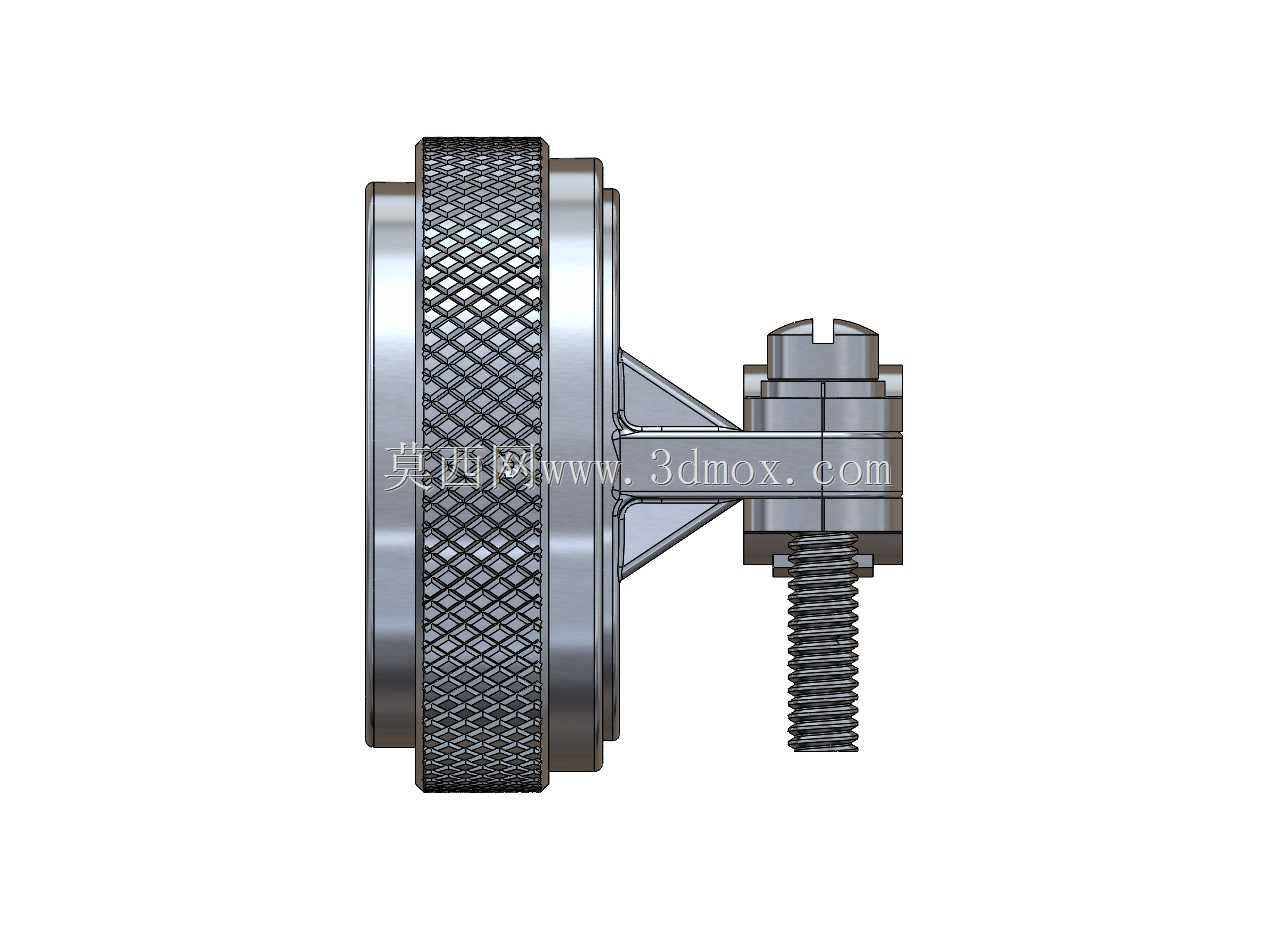

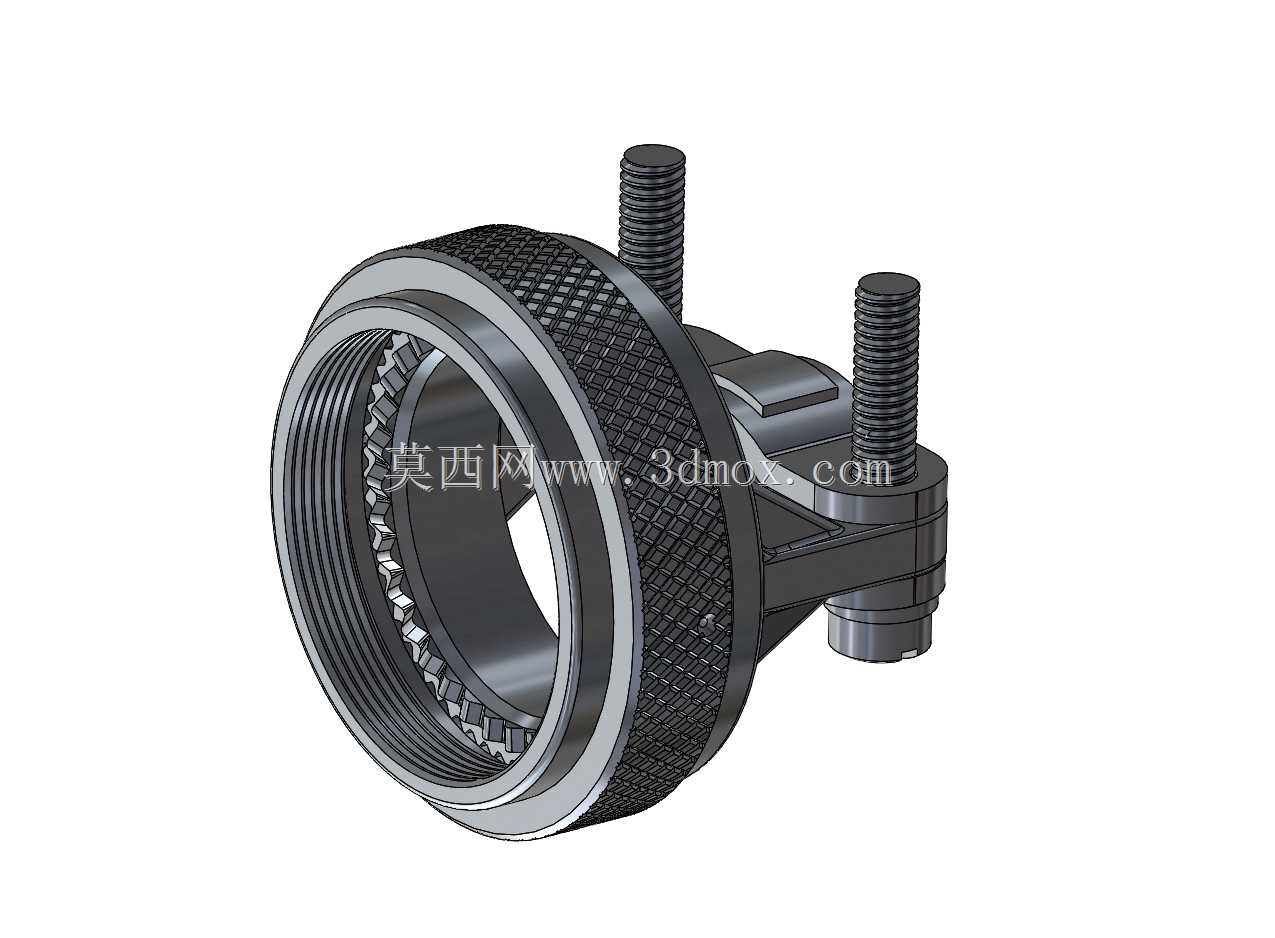

　　从结构设计逻辑来看，这个组件采用了分体式的装配思路，主体带内螺纹的环形基座是整个部件的安装基准，内螺纹的螺距、牙型公差需要和设备舱壁的外螺纹接口完全匹配，装配时基座直接旋入设备接口，靠螺纹副的预紧力实现轴向定位，基座外圈设计的滚花纹理不是装饰结构，是为了现场无工具装配时增加手部摩擦力，方便操作人员徒手完成初步拧紧，滚花的齿距、深度都经过适配，既不会因为太滑拧不动，也不会因为齿太尖锐划伤操作人员手部。基座内侧的齿状结构是和锁紧夹套配合的卡位结构，当夹套套入基座内孔后，齿牙咬合可以限制夹套的周向转动，避免线缆受扭转时夹套跟着打转，磨伤线缆外护套。

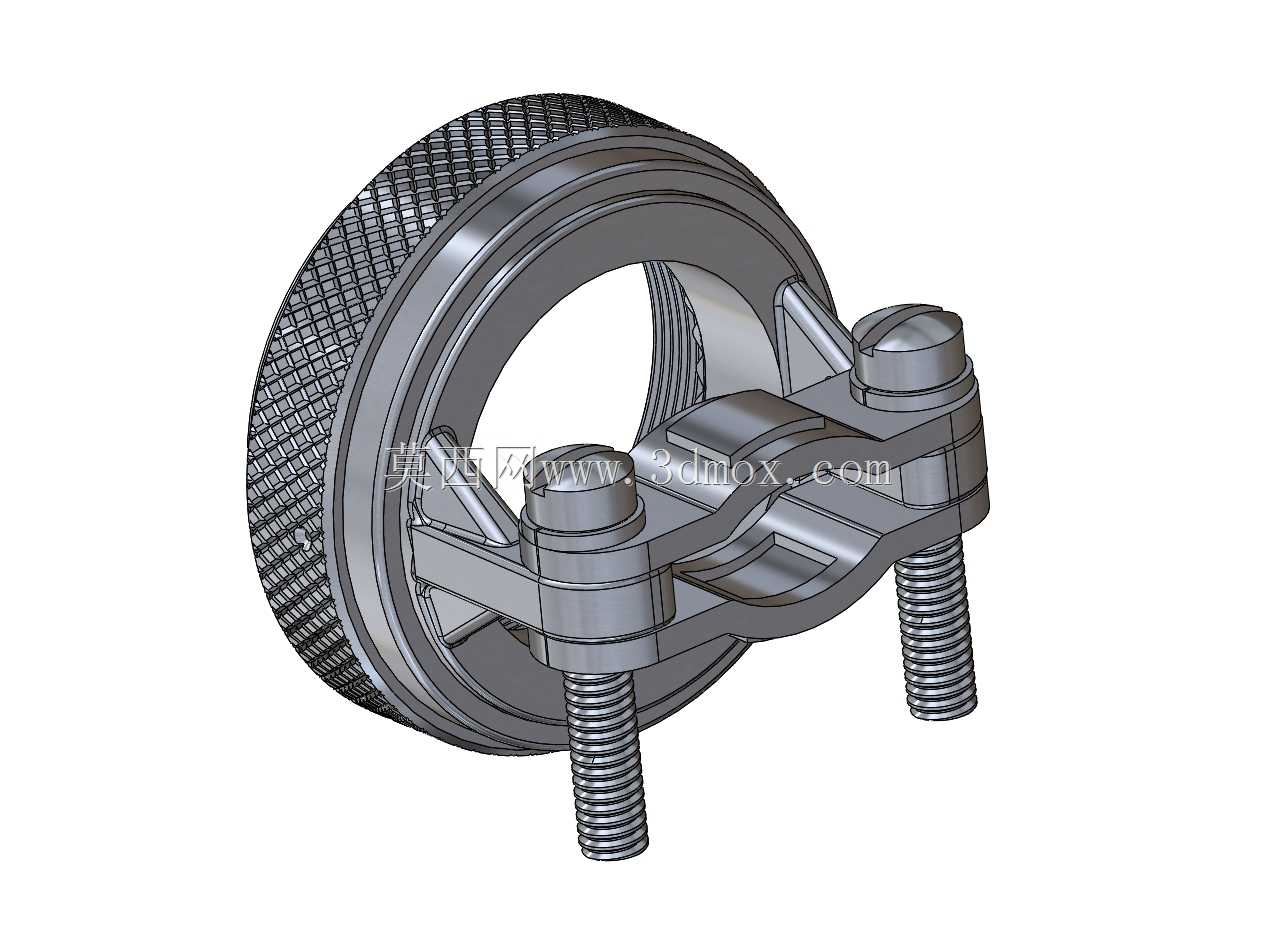

　　两侧伸出的带螺纹调节柱是实现应变消除功能的核心执行结构，两个螺栓对称分布在夹套两侧，拧紧螺栓时可以带动夹套径向收缩，均匀包裹住穿过组件内部的线缆外护套，夹紧力的大小可以通过螺栓的拧入深度精准调节，不会因为单点夹紧导致线缆护套被压变形甚至损伤内部线芯。夹套和基座之间的铰接结构设计得很巧妙，不需要完全拆分所有零件就能完成线缆穿装，现场布线时只需要松开两个螺栓，翻开夹套就能把线缆放入内孔，再扣合夹套拧紧螺栓即可完成装配，比传统的螺纹压圈式应变消除结构装配效率高很多，尤其是在狭小的设备舱内部作业时，这种快装结构的优势非常明显。

　　考虑到部分应用场景存在电磁干扰防护需求，组件的金属壳体本身可以形成连续的导电屏蔽层，当线缆屏蔽层和组件金属壳体可靠接触后，就能把外部的电磁干扰通过设备壳体导入接地系统，避免干扰信号顺着线缆传入设备内部的精密电路，这也是这类组件在工业控制、通讯设备舱段布线中被广泛应用的原因之一。

　　从安装边界来看，这类组件的外形尺寸需要和设备舱壁的开孔尺寸严格匹配，基座的螺纹大径、旋合长度决定了它能适配的舱壁厚度范围，两侧螺栓的伸出长度需要预留足够的扳手操作空间，设计选型时不仅要核算组件本身的尺寸，还要留出接线后线缆弯曲半径的空间，避免线缆在组件出口位置出现过小的折弯角度，长期弯折导致线芯疲劳断裂。组件的内孔通径是选型时的核心参数，需要比穿入线缆的外径大0.5到1毫米，既保证夹套收缩后能牢牢抱紧线缆，又不会因为间隙过大导致密封、夹紧效果打折扣。

　　在实际工况验证中，这类结构的应变消除组件可以承受上百次的线缆拉拽测试，拉拽力作用在线缆上时，力会被夹套的夹紧力传递到整个金属组件上，再通过螺纹副传递到设备舱壁，不会让应力直接作用在线缆和内部端子的连接点上，从根源上避免了接线端子被拉脱、线芯被拉断的问题。同时金属结构的耐温、抗老化性能远优于塑料材质的同类部件，在-40℃到120℃的工作环境中都能保持稳定的夹紧力，不会因为温度变化出现材料脆裂、夹紧力衰减的问题，适配户外工业设备、车载机电设备、车间生产设备等多种复杂工况的布线需求。

　　建模过程中需要重点关注几个配合公差：基座内螺纹和设备接口的配合公差选6H/6g的中等配合精度，既保证装配顺畅，又不会出现螺纹间隙过大导致的松动；夹套内孔的圆柱度公差需要控制在0.05毫米以内，保证夹紧时整个圆周和线缆护套均匀接触，不会出现局部夹不紧的问题；两侧螺栓的安装孔同轴度公差要控制在0.1毫米以内，避免拧紧时出现卡滞，导致夹套倾斜、夹紧力不均。另外滚花结构的建模不需要做过度简化，实际加工时滚花是靠滚花刀挤压成型，建模时还原滚花的纹理结构，也能在后续做装配干涉检查、人机工程验证时更贴近真实的操作手感，提前发现装配时可能出现的操作干涉问题。
