带滚花调节结构的螺纹安装应变消除组件

　　在工业布线、机电设备线束布设的现场场景里，这类应变消除构件是线束与设备壳体衔接位置的核心防护部件，日常作业中，设备运行产生的振动、线束受外力拉扯、温度变化带来的线缆伸缩，都会在线缆与设备的连接根部形成应力集中点，长期作用下很容易出现线芯断裂、绝缘层破损、密封失效等问题，这类构件的核心作用就是承接线缆端的外力，将拉扯、扭转的应力分散到构件自身与设备安装面的连接结构上，避免应力直接传递到线缆与内部端子的连接位置，从根源上降低线束连接失效的概率。

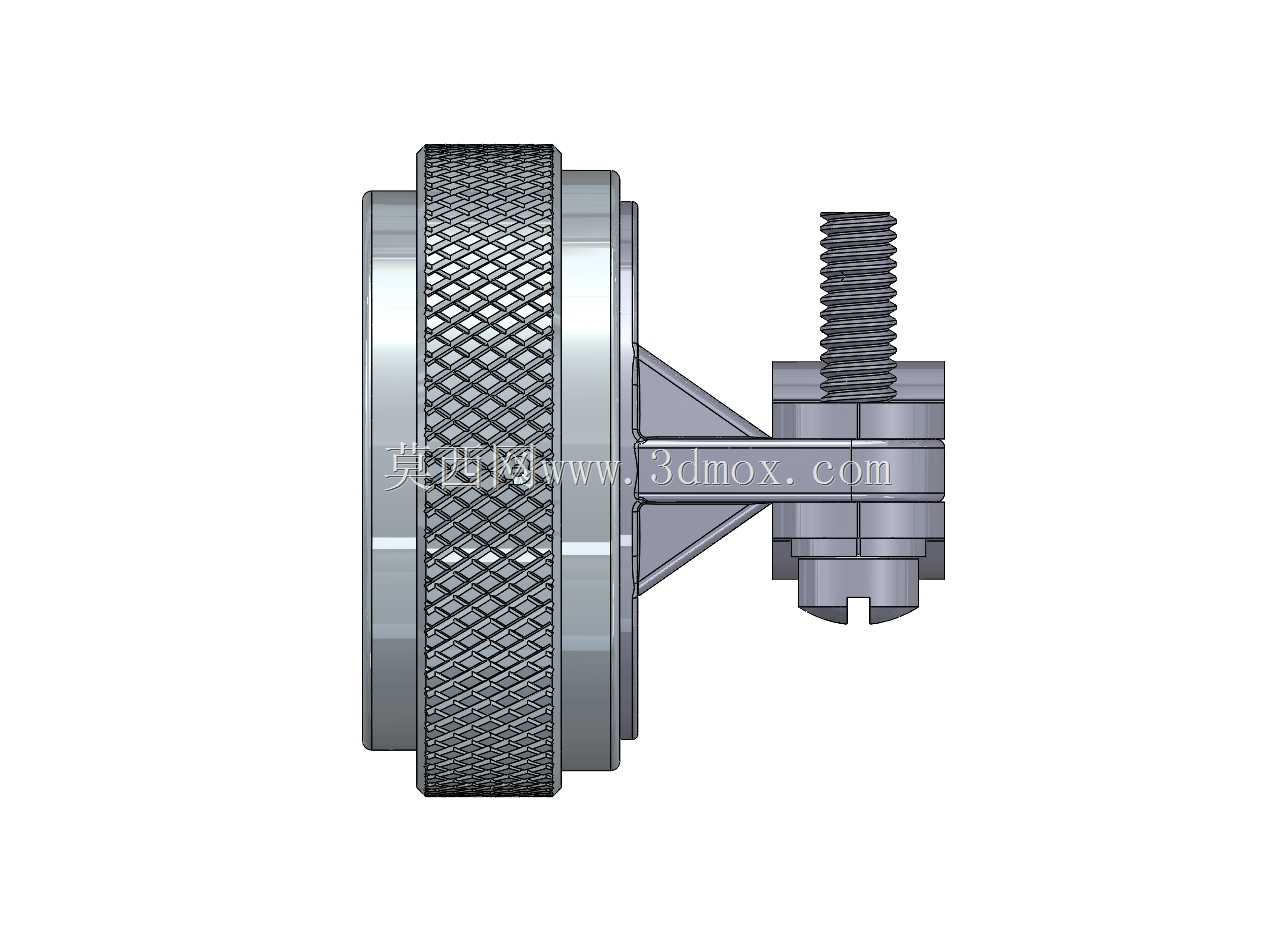

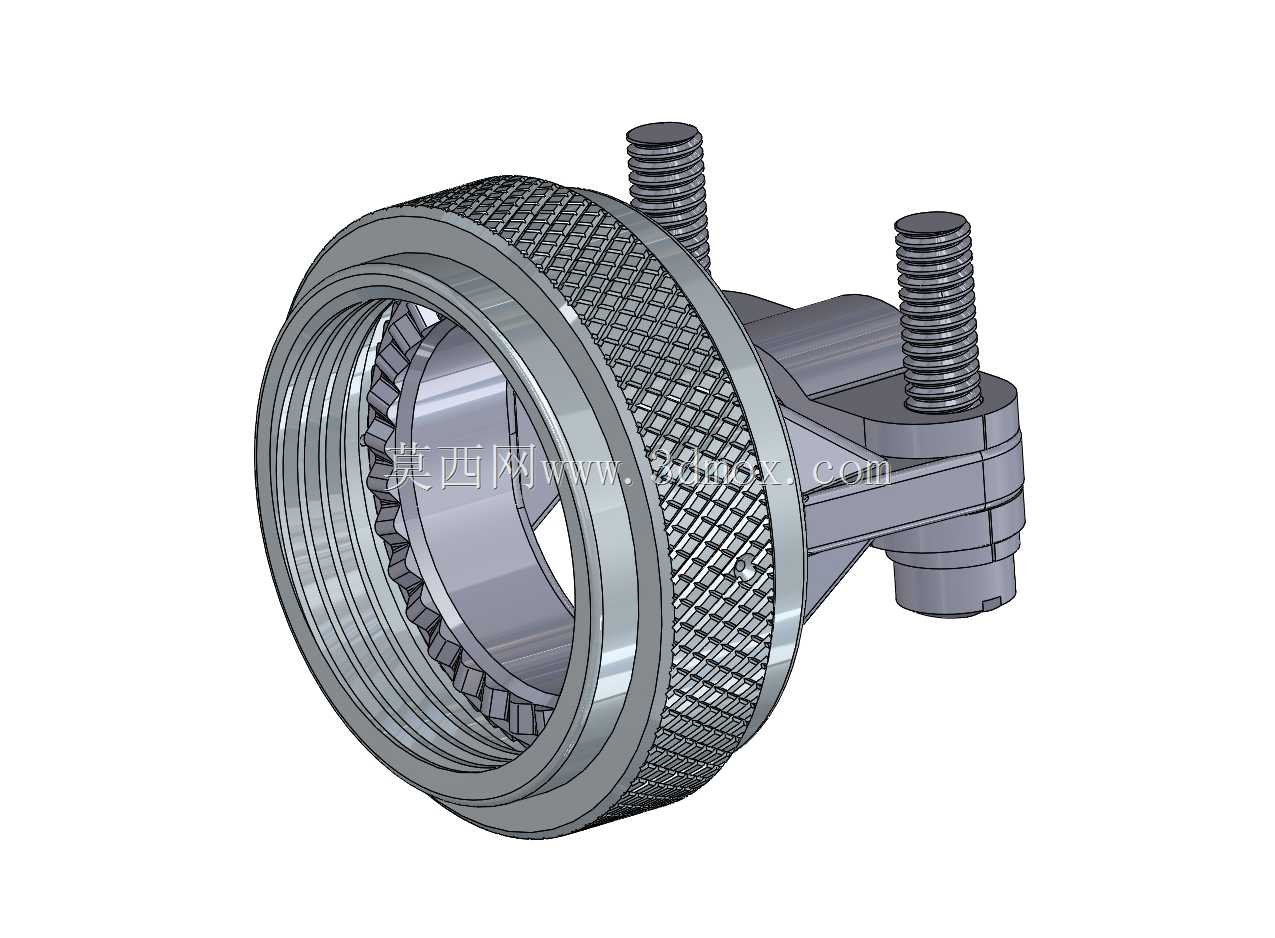

　　从结构设计逻辑来看，这款构件采用了分体式组合结构，主体外圈设计了网纹滚花结构，这个结构并非装饰用途，在现场无工具调试的场景下，操作人员可以直接用手拧动外圈完成锁紧力的调节，滚花的纹路深度、齿距都经过适配，戴薄劳保手套操作时也不会出现打滑，同时滚花区域的外径控制在合理范围，不会因为手动操作的需求过度增大构件整体体积，适配狭小安装空间的使用需求。构件内侧设置了内齿状的卡合结构，当外圈转动到锁紧位置时，内齿会与配套的内衬套咬合，既可以锁定调节后的位置，防止设备运行振动导致锁紧结构松脱，也能在承受线缆拉扯力时，通过多齿的均匀接触分散应力，避免局部应力过大压伤线缆外层护套。

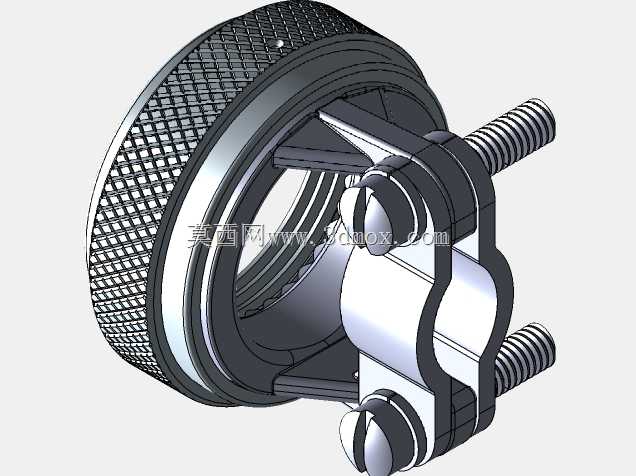

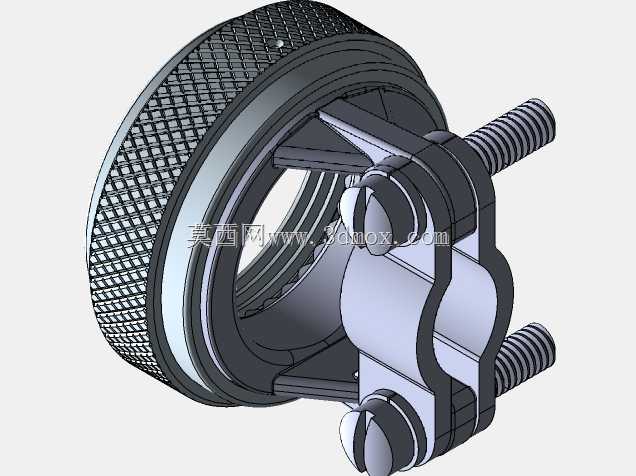

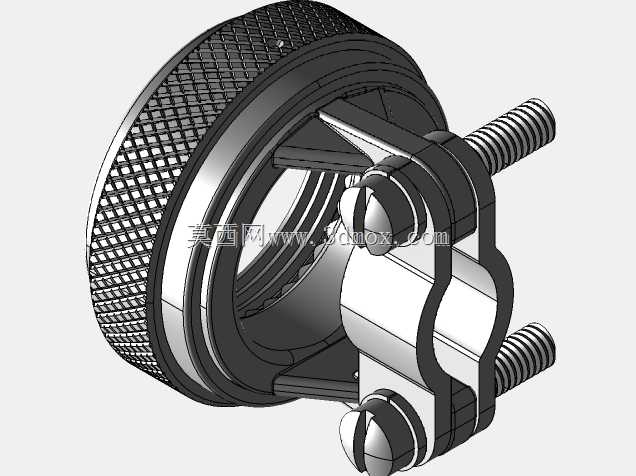

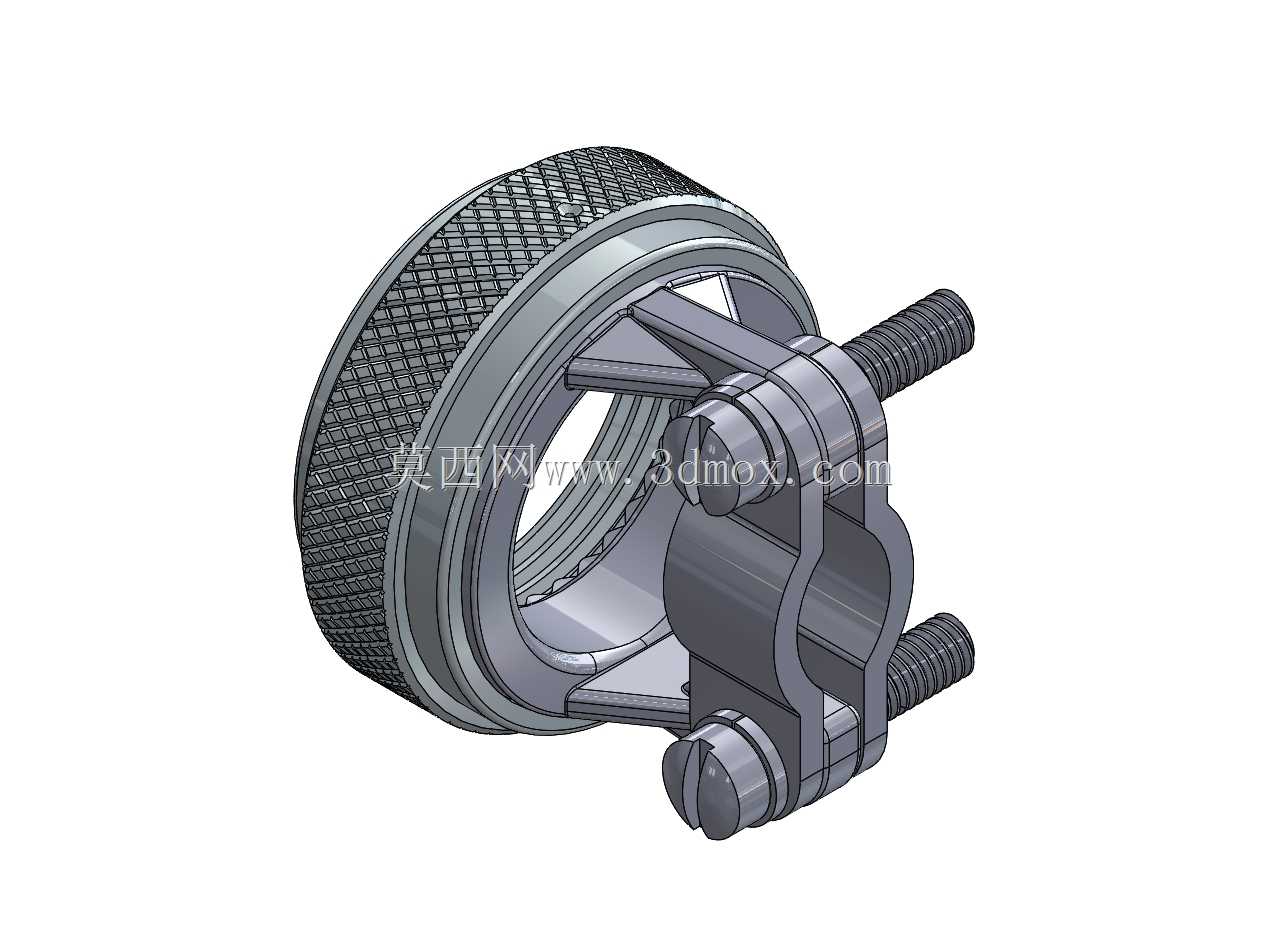

　　安装接口部分，构件采用了双螺柱固定的方式，两个平行布置的外螺纹螺柱从构件的安装支耳垂直伸出，安装时只需要将螺柱穿入设备壳体预制的对应安装孔，配合平垫、弹垫与螺母就能完成构件与设备面的刚性固定，这种双螺柱的布局可以限制构件自身的转动自由度，相比单螺柱安装的结构，不会因为线缆扭转带动构件整体转动，安装后的稳定性更强。螺柱的长度经过匹配设计，既可以适配不同厚度的设备壳体壁板，也预留了足够的螺纹啮合长度，保证在承受额定拉扯力时不会出现螺柱滑牙、连接松脱的问题。构件的主体连接端设置了内螺纹结构，可以直接与带外螺纹的线缆保护软管、格兰头类构件旋合连接，螺纹的公差配合按照中等精度公差设计，既保证旋合过程顺畅无卡滞，也能保证连接后的同轴度，避免线缆穿入后出现偏磨的问题。

　　从安装边界的适配性来看，这款构件的整体径向尺寸控制紧凑，两个安装螺柱的中心距按照常规工业设备的安装孔位标准设计，不需要在设备壳体上额外加工非标准孔位就能直接替换同规格的传统应变消除构件。构件的轴向伸出长度较短，安装在设备外壁后不会占用过多的外部空间，在设备并排布置、外部走线空间有限的车间场景下，不会与相邻设备、走线槽发生干涉。穿线的内孔直径按照常规工业控制线缆、信号线束的外径范围设计，穿入线缆后配合内衬的弹性护套，可以适配一定线径范围内的线缆，不需要针对不同线径频繁更换构件型号，减少现场备件的储备种类。

　　在实际功能表现上，这款构件除了承担应力消除的核心作用外，金属材质的主体结构还可以提供一定的电磁屏蔽作用，当布设屏蔽线缆时，线缆的屏蔽层可以与构件的金属主体可靠连接，将电磁干扰通过构件的安装结构导入设备壳体的接地端，降低外部电磁干扰对线束内传输信号的影响，这一特性在工业自动化控制、精密检测设备的信号线束布设场景下尤为实用。构件的所有棱角位置都做了倒圆角处理，穿线过程中不会划伤线缆的绝缘护套，安装调试过程中也不会划伤操作人员的手部，兼顾了使用安全性。锁紧结构的调节行程经过合理设计，既可以满足不同线径线缆的锁紧需求，也不会因为调节行程过大导致过度锁紧压伤线芯，操作人员手动调节时的反馈感清晰，当锁紧力达到额定范围时会有明显的触感反馈，不需要依赖力矩工具就能完成可靠锁紧，大幅提升现场安装的作业效率。
