手动双活塞往复式流体输送泵结构

　　这款手动双活塞泵的结构设计，核心围绕无外接动力场景下的小流量流体输送需求展开，在野外作业、应急抢险、小型实验室试剂输送、家庭园艺取水、小型船舶舱底排水等场景中，这类无需电源驱动的流体输送设备有着不可替代的应用价值，尤其是在无供电配套的偏远区域作业、突发断电应急排水、易燃易爆工况下规避电动设备电火花风险的场景中，手动驱动的结构形式能够完全脱离外部能源依赖，仅依靠人力操作即可完成流体输送作业。从功能特性来看，该泵采用双活塞对称布局的曲柄连杆传动结构，相比单活塞手动泵，双活塞的交替做功能够大幅降低输出流体的脉冲幅度，让输送过程的流量输出更平稳，同时对称的受力结构也能降低操作过程中的反向冲击力，让手摇操作的施力过程更顺滑，减少操作疲劳。

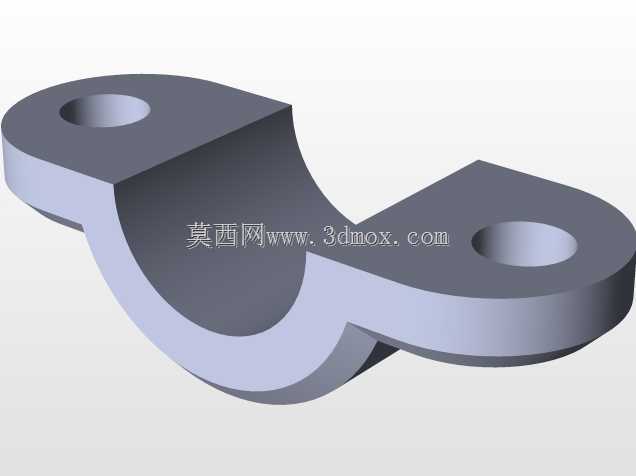

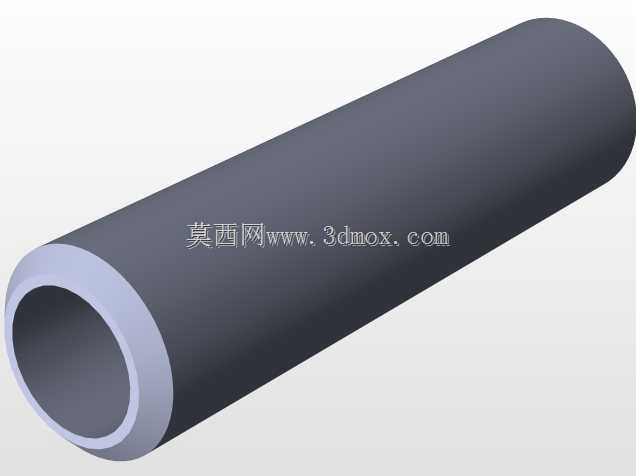

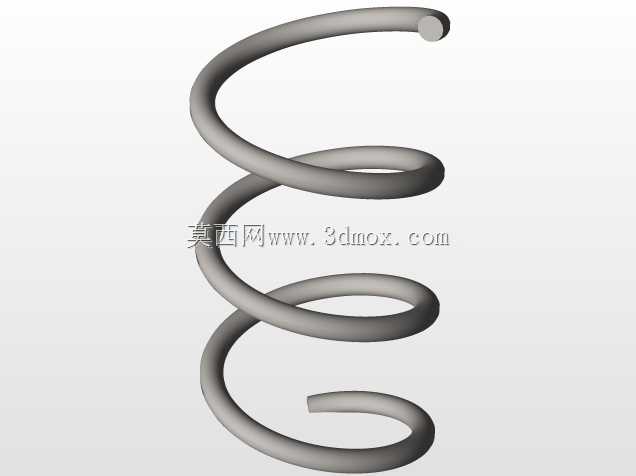

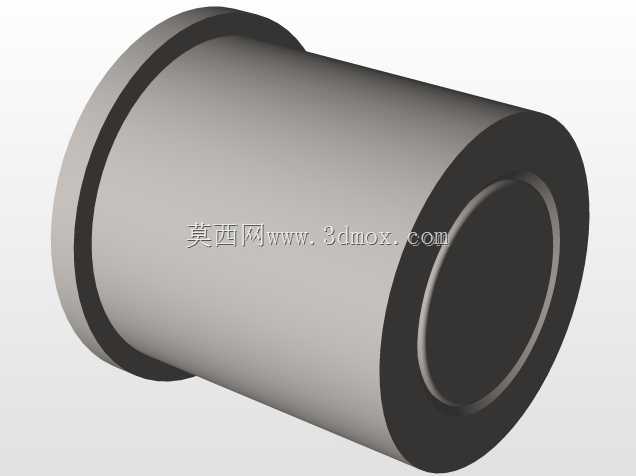

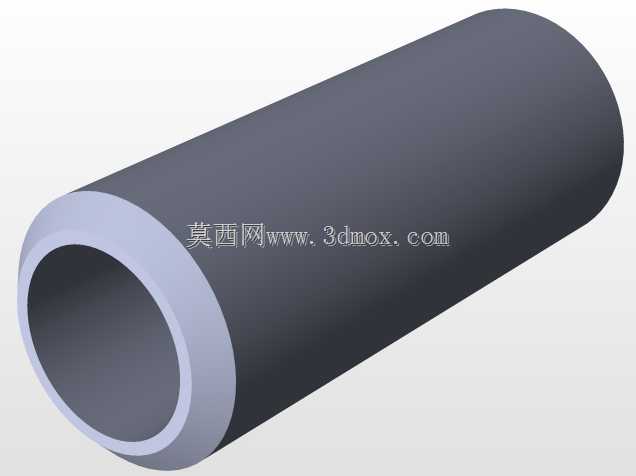

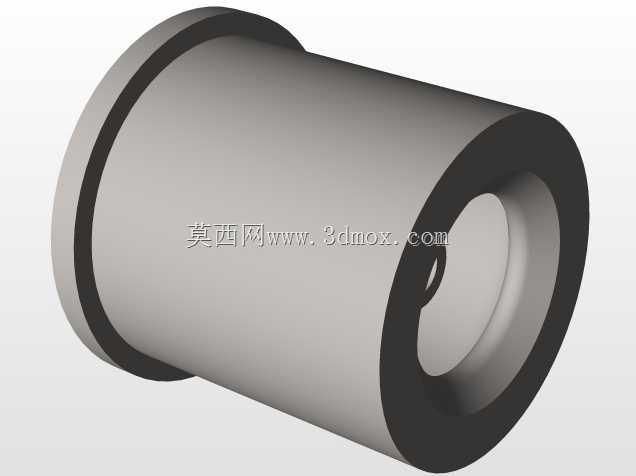

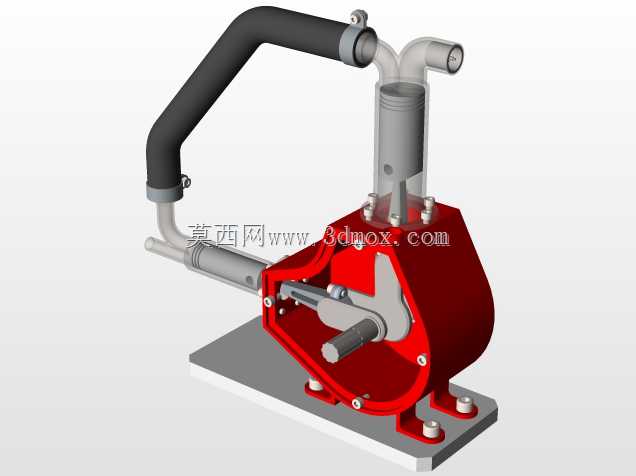

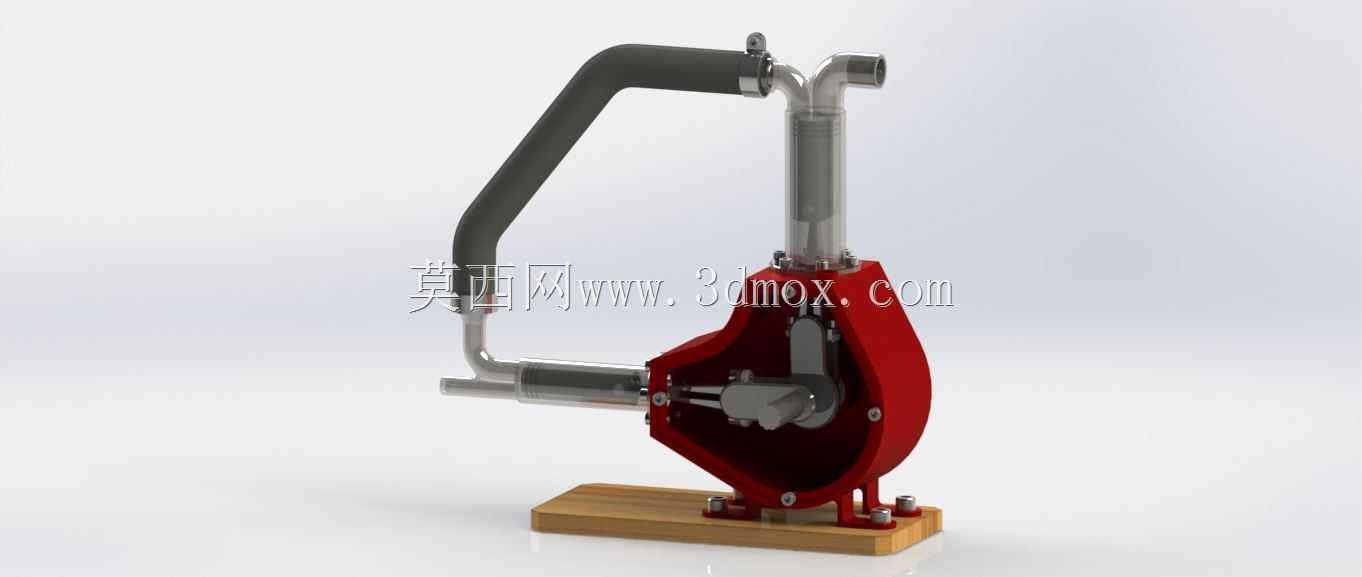

　　泵体的核心传动腔采用蜗壳式半开放结构设计，外侧的红色壳体既作为传动组件的防护外壳，同时也承担了传动部件的安装基座功能，壳体上的螺栓连接点位全部做了凸台加强处理，避免长期受力出现连接位开裂的问题，壳体底部预留了四个安装固定孔位，可配合木质或金属安装底座完成设备固定，安装孔的孔位间距按照通用小型手动泵的安装边界设计，能够适配多数现有手动泵的安装基座，无需额外改造安装面即可完成替换安装。进出液管路采用直角弯管布局，进液口位于泵体侧下方水平方向，出液口位于泵体上方竖直方向，管路接口采用标准外螺纹结构，可直接对接通用规格的流体输送软管，无需额外配置转接头；操作手柄采用弯管式人体工学设计，手柄外侧包裹防滑握持层，

　　操作时的施力角度符合人手自然握持的姿态，长时间操作也不会出现硌手的问题。从设计思路层面，这款泵的结构完全围绕易维护、高可靠性展开，传动组件全部内置在泵体壳体内部，仅操作手柄和管路接口外露，能够避免户外使用时灰尘、杂物进入传动腔造成部件卡滞，同时壳体的拆分式设计也让后期维护时无需完全拆解整个泵体，仅拆开侧盖即可对内部的活塞密封件、曲柄连杆组件进行检查更换，密封件全部采用通用规格的橡胶密封圈，采购替换成本极低，无需定制专用配件。在尺寸边界上，该泵的整体安装高度控制在适合坐姿操作的范围，底座的安装尺寸适配常规的小型工作台面，整体重量控制在单人可搬运的范围内，无需起重设备即可完成转移和安装；活塞的行程设计兼顾了操作力度和输出流量，

　　操作时的单圈施力力度控制在普通成年人可轻松操作的区间，不会出现操作费力的问题，同时双活塞交替做功的结构也让单次摇动手柄的输出流量比同规格单活塞泵提升近一倍，输送效率更高。在实际使用过程中，该泵可输送清水、低粘度油料、弱腐蚀性化学试剂等多种流体，适用的流体温度范围覆盖常规常温作业场景，内部的活塞密封件采用耐腐耐磨材质，长期使用也不会出现过度磨损导致的泄压问题，传动部位的间隙设计预留了足够的润滑脂存储空间，一次加注润滑脂即可满足长期使用的润滑需求，无需频繁维护保养。
