V型双作用蒸汽机结构设计展示

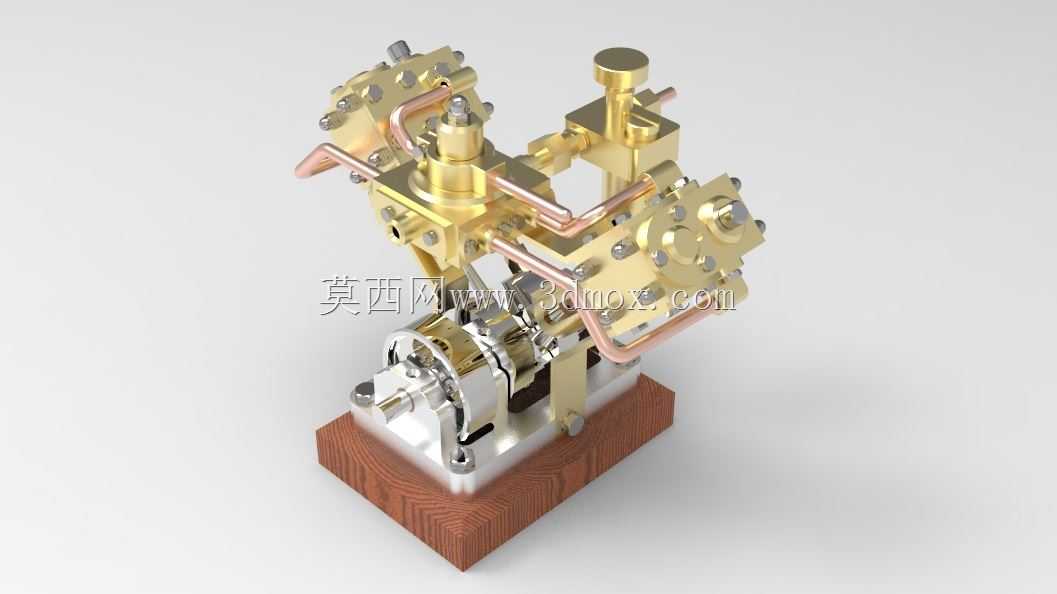

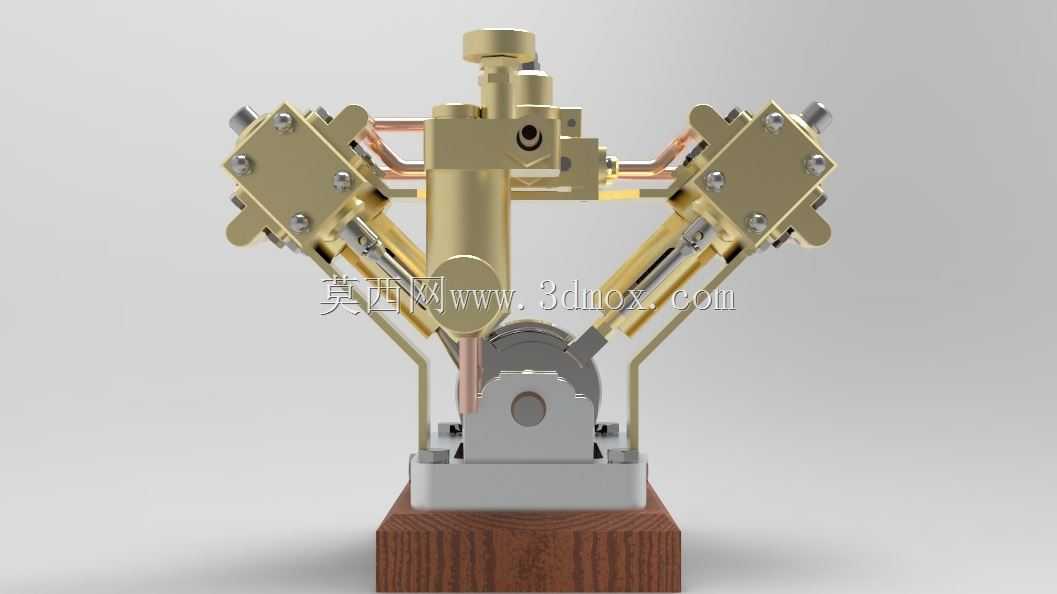

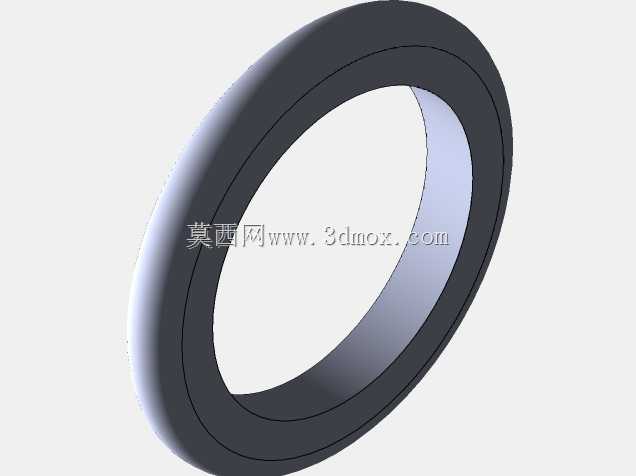

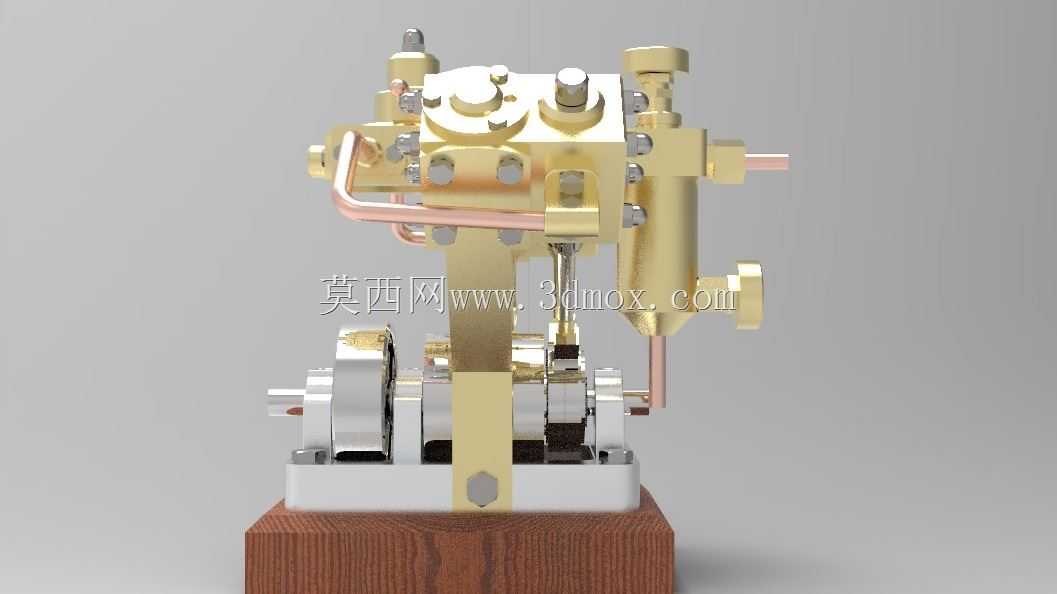

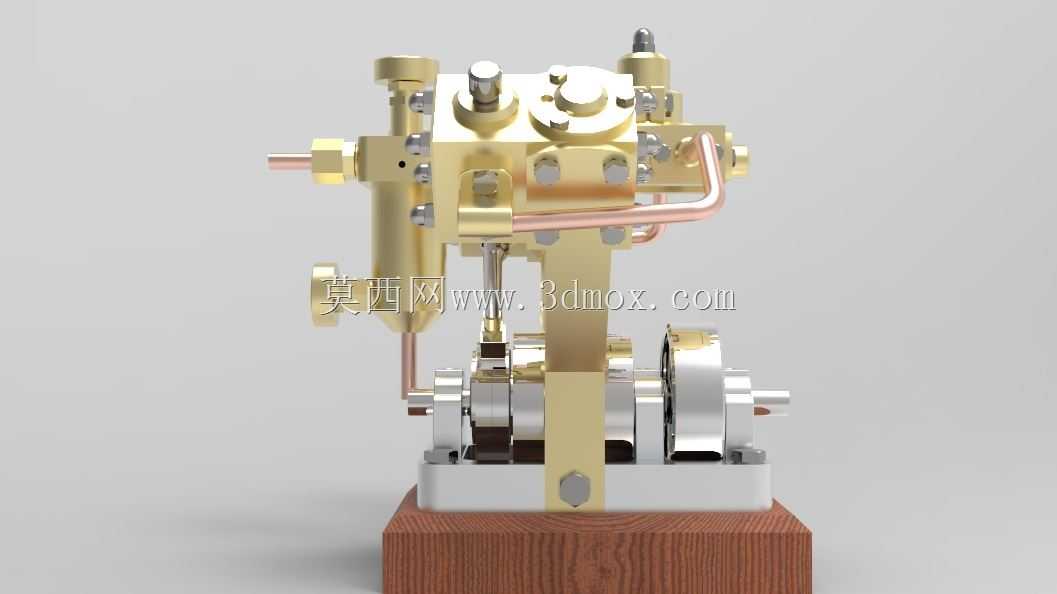

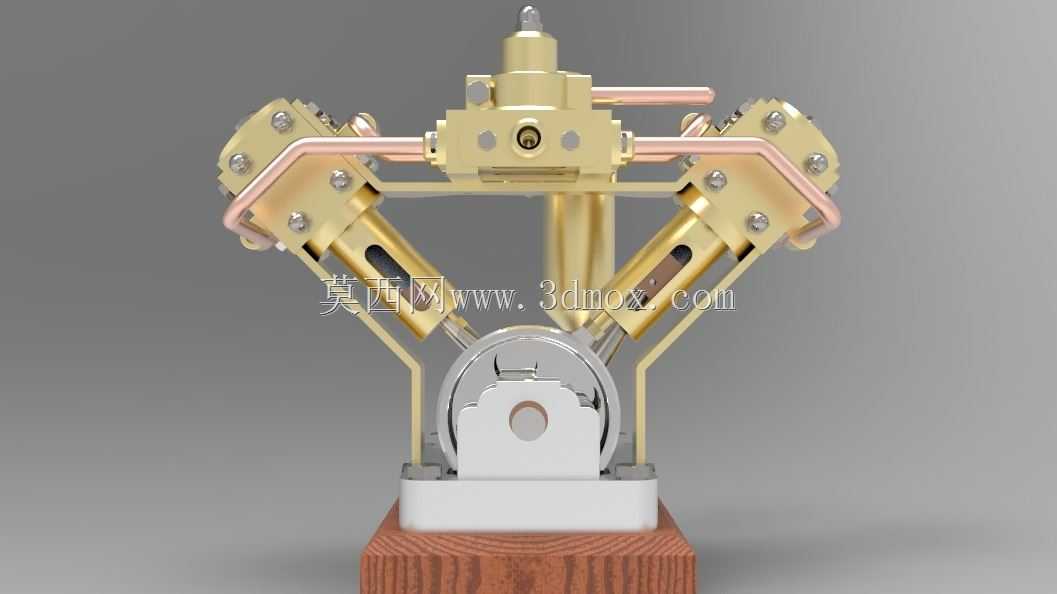

　　这款V型双作用蒸汽机的结构设计，核心围绕小功率蒸汽动力输出场景的实际需求展开，常见于小型蒸汽动力演示装置、复古动力模型、小型实验性动力配套场景，也可作为蒸汽动力原理教学的具象化结构参考，帮助从业者理解双作用蒸汽做功的完整逻辑。从功能特性来看，双作用结构的核心优势在于活塞两侧均可交替进汽做功，相比单作用蒸汽机，曲轴每旋转一周可获得两次动力冲程，动力输出的平顺性有明显提升，同时V型气缸布局能够压缩整机的轴向安装尺寸，让整体结构更紧凑，适配安装空间受限的小型动力配套场景。

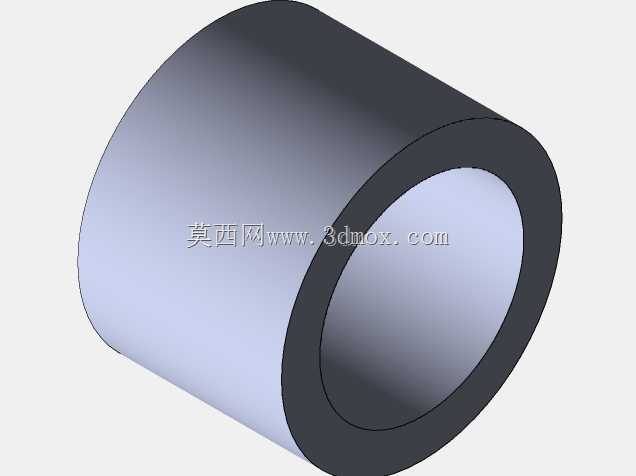

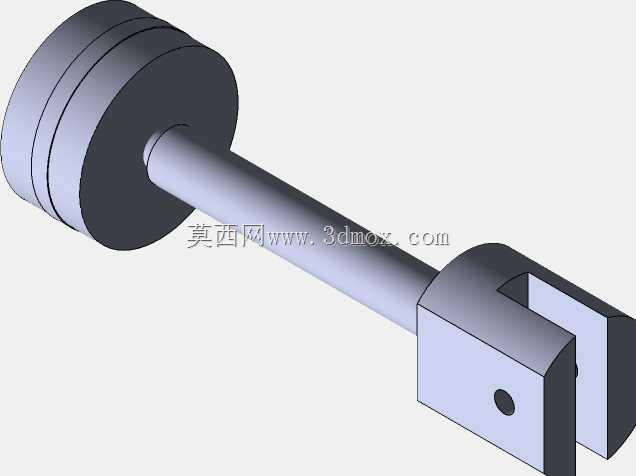

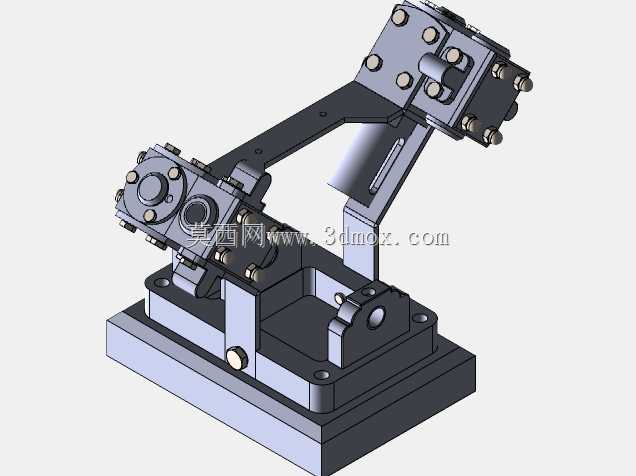

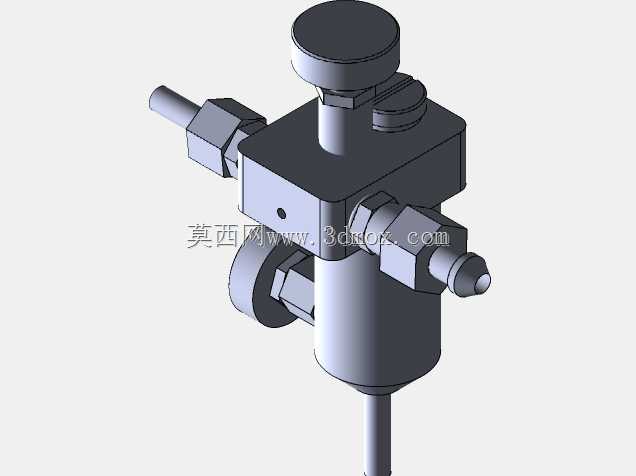

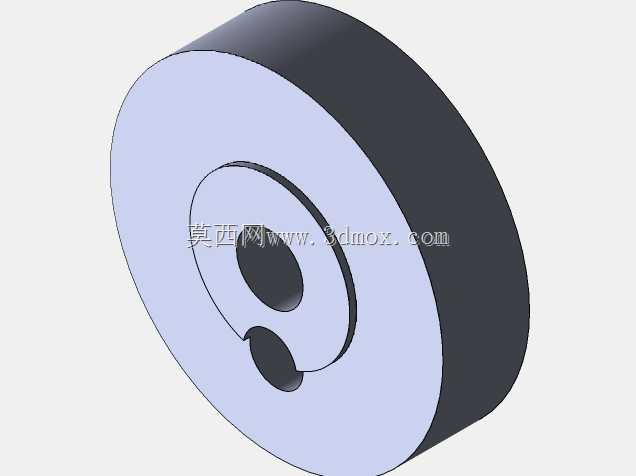

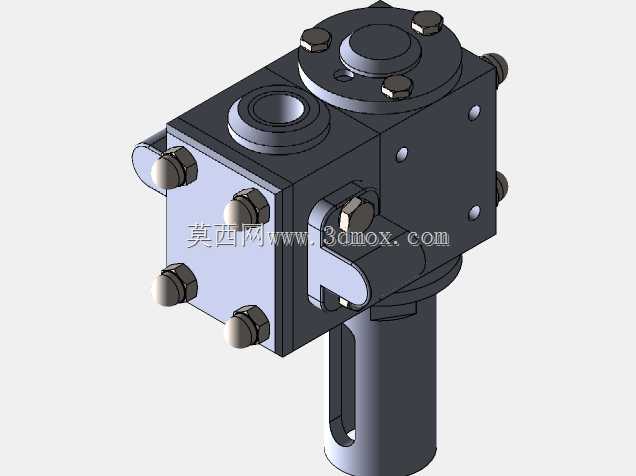

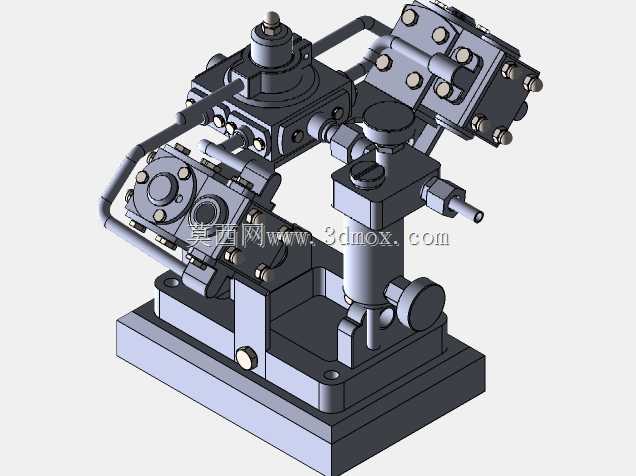

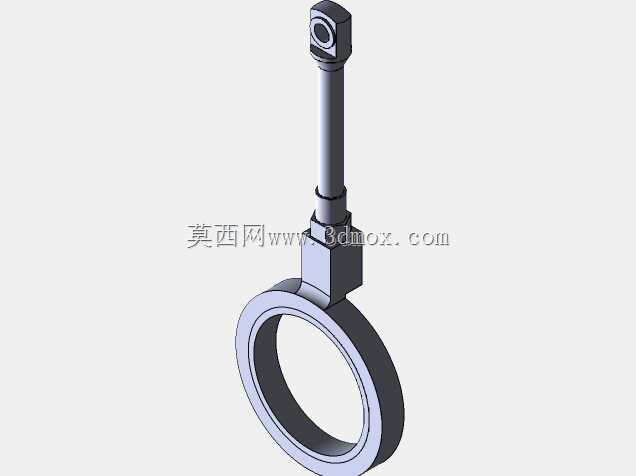

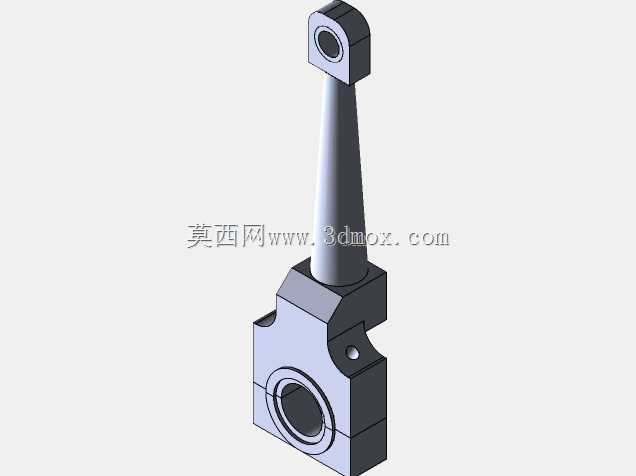

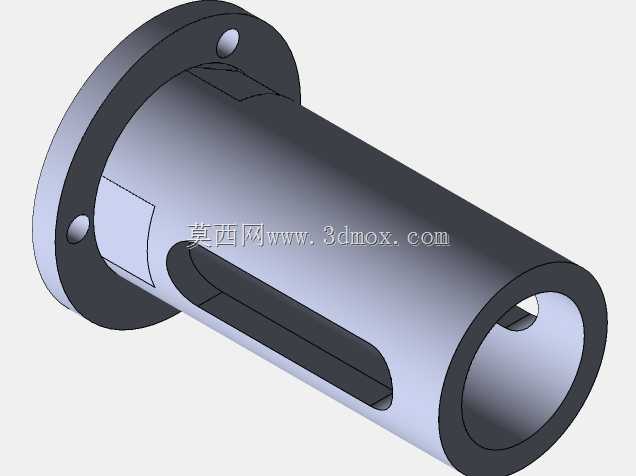

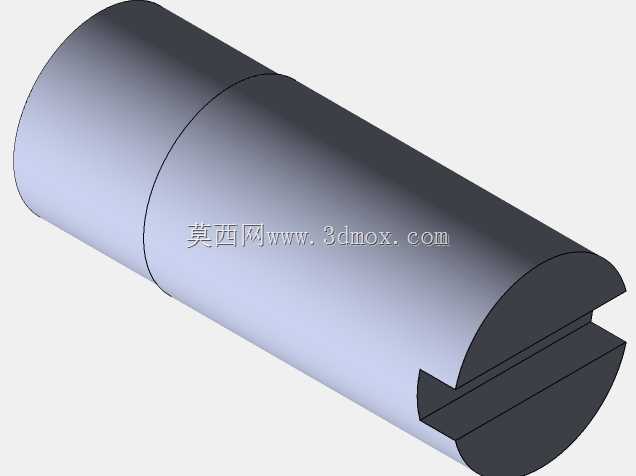

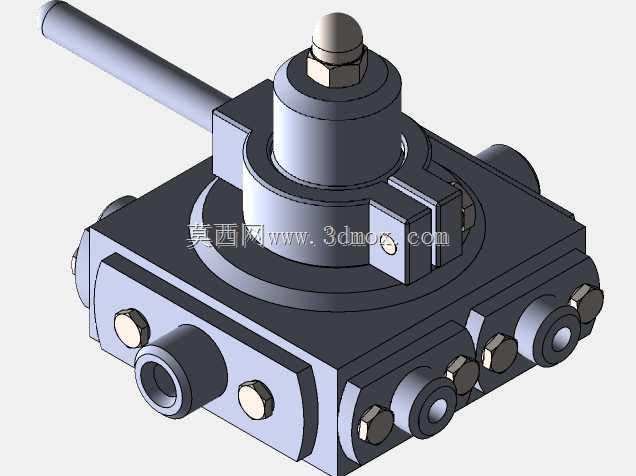

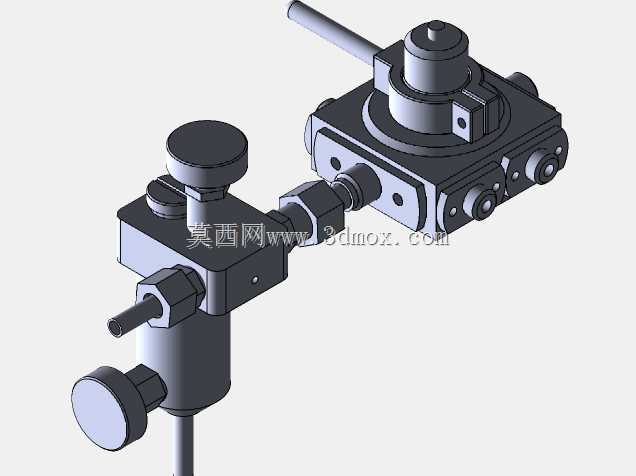

　　设计过程中首先明确了动力传递的核心路径：蒸汽经配气机构分配后交替进入活塞两侧腔室，推动活塞做往复直线运动，再通过十字头结构将直线运动传递给连杆，最终带动曲轴旋转输出扭矩，整套传动链的受力点经过反复校核，连杆与曲轴的连接位置、十字头的导向行程都做了适配优化，避免运行过程中出现卡滞或受力偏载的问题。配气机构采用滑阀式配气结构，与曲轴通过齿轮传动实现配气相位的同步，保证进汽、膨胀、排汽的时序与活塞运动位置精准匹配，减少蒸汽的无功损耗，提升动力转换效率。

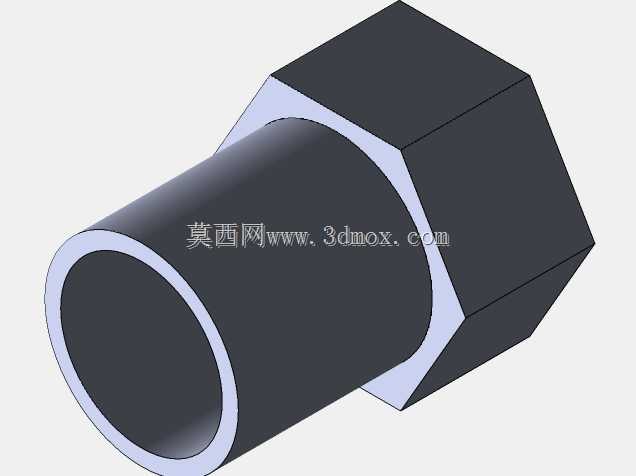

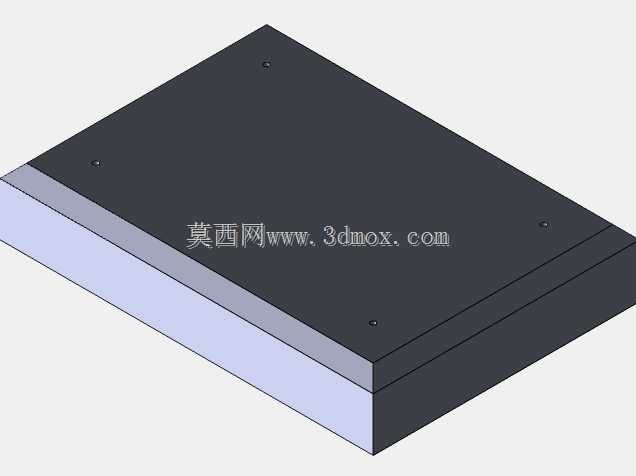

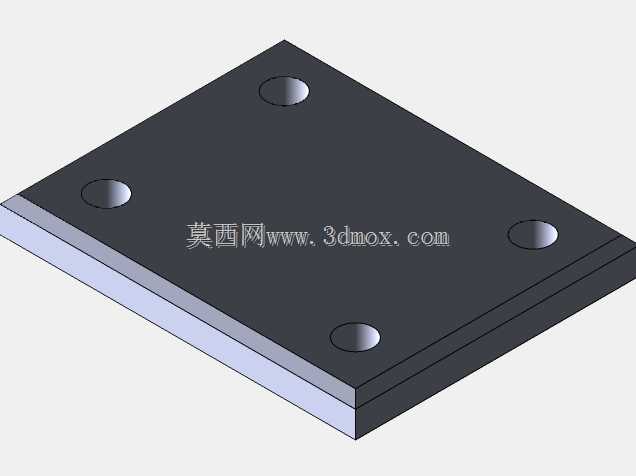

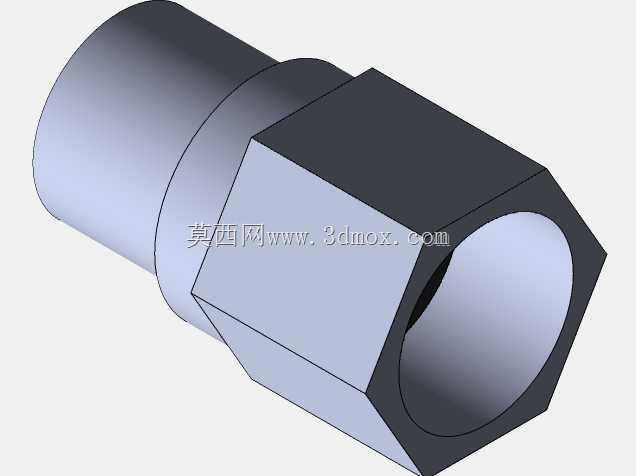

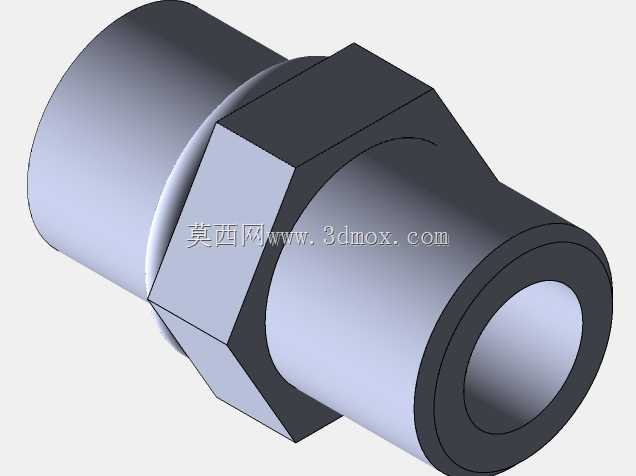

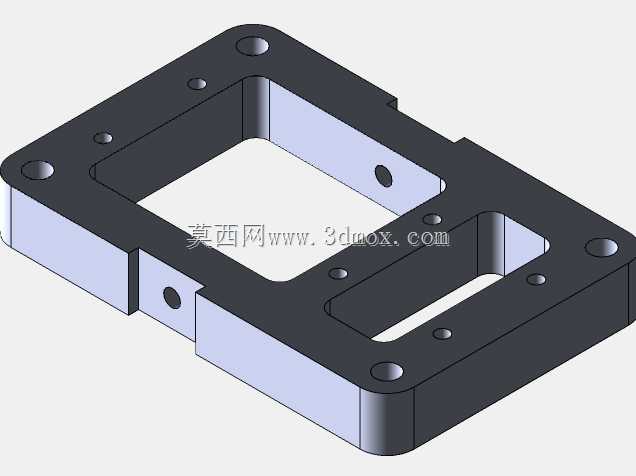

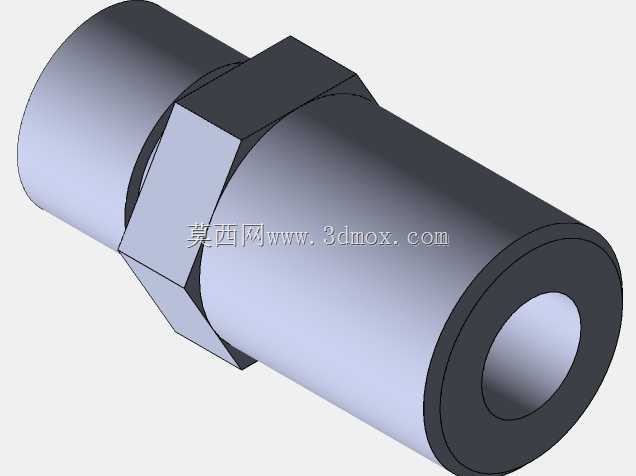

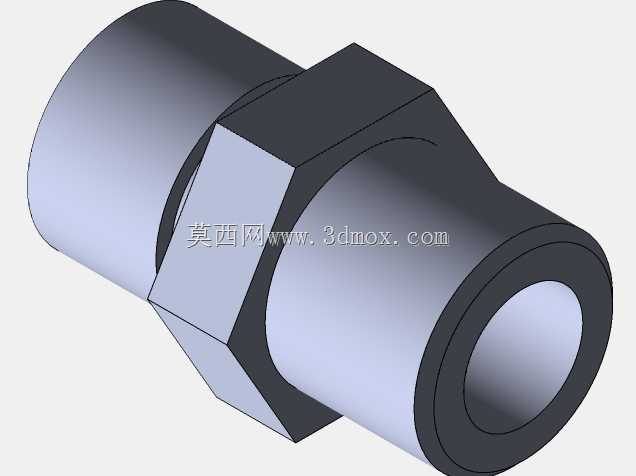

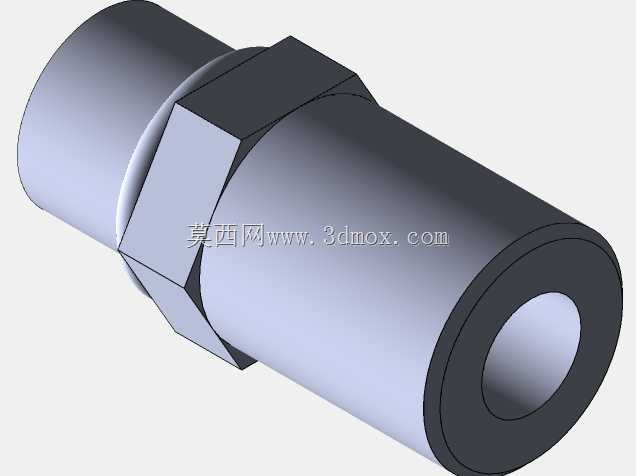

　　从安装边界来看，整机底部设置了平整的安装基座，基座下方预留了与木质或金属安装底座连接的固定孔位，安装时只需保证基座平面的水平度，即可让曲轴、连杆等运动部件保持良好的对中状态，降低运行过程中的振动与磨损。整机的外形尺寸经过紧凑化设计，V型布置的两个气缸夹角经过优化，既保证了连杆摆动的足够空间，不会出现运动干涉，又尽可能缩小了整机的宽度方向尺寸，进汽、排汽管路的接口都设置在气缸侧方的易操作位置，外接蒸汽管路时无需拆解主体结构，后期维护的拆装便利性较好。

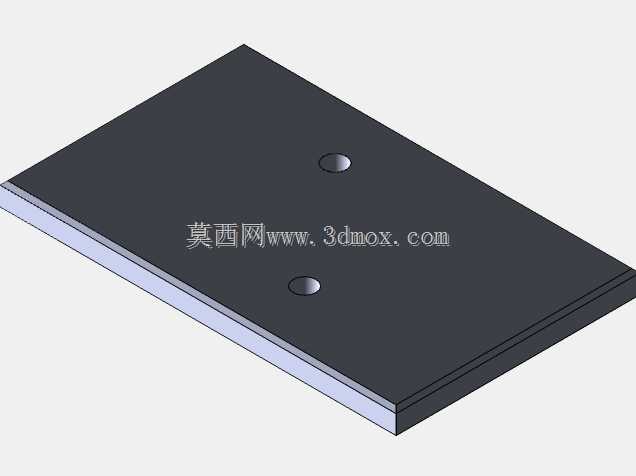

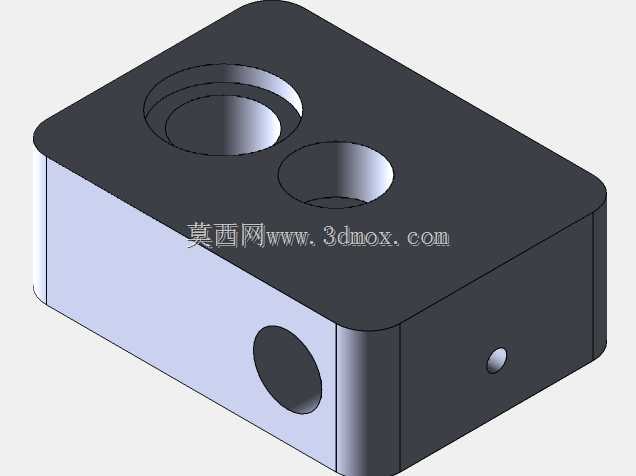

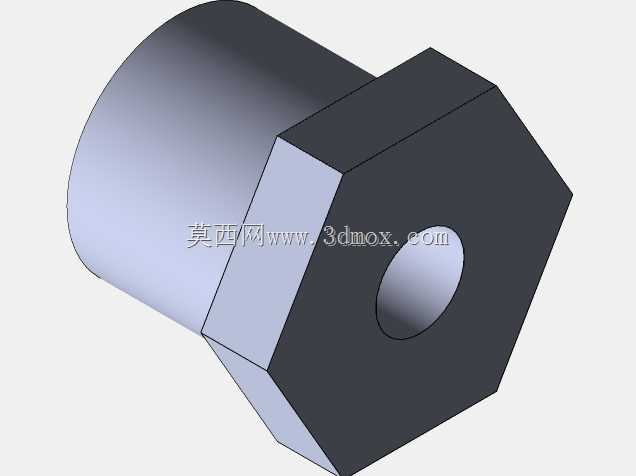

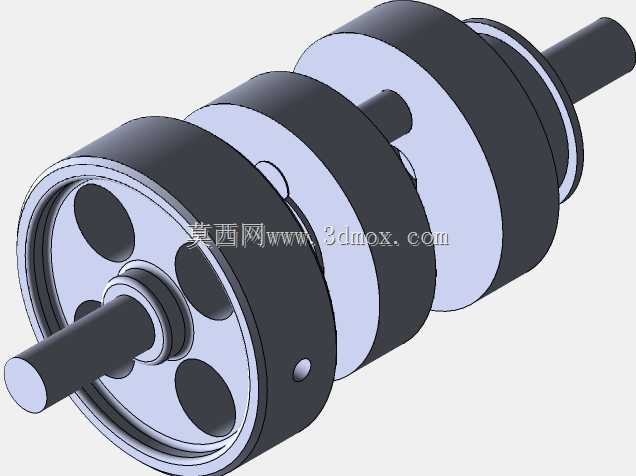

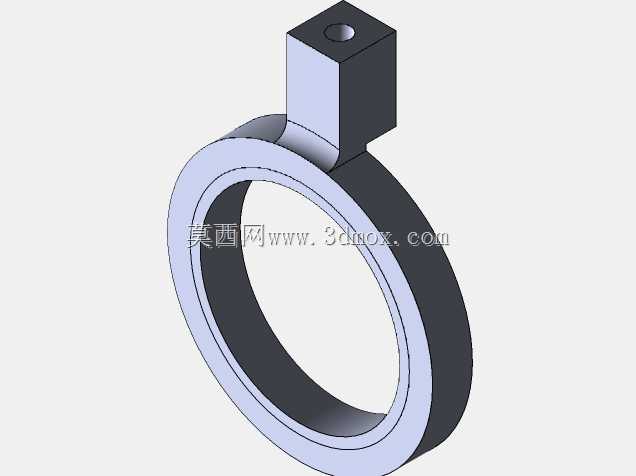

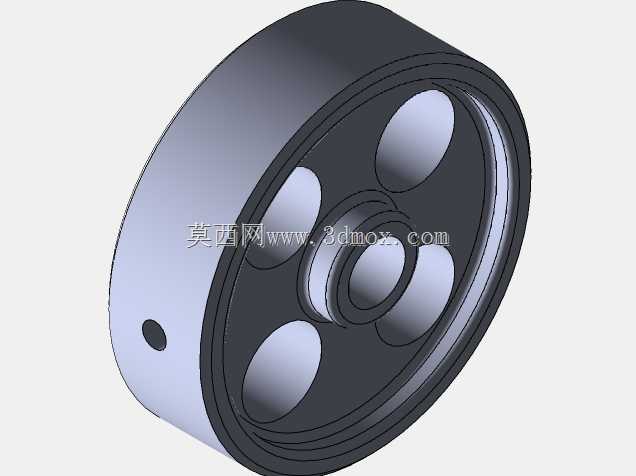

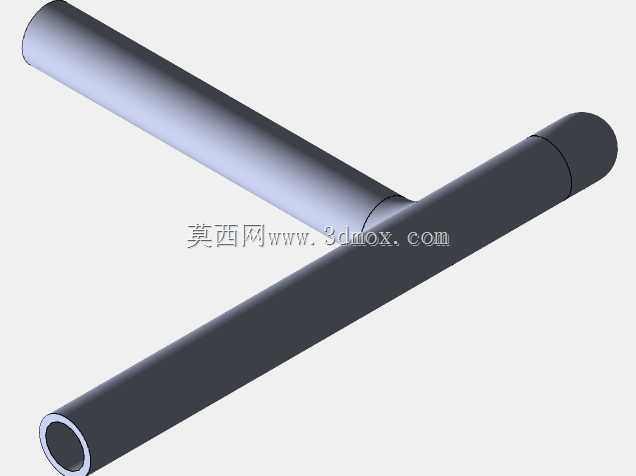

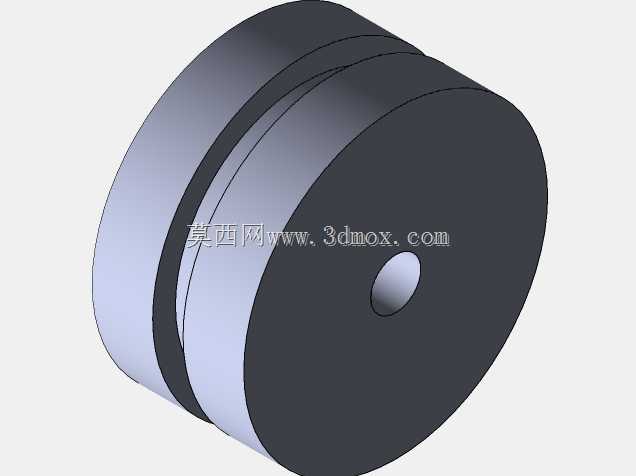

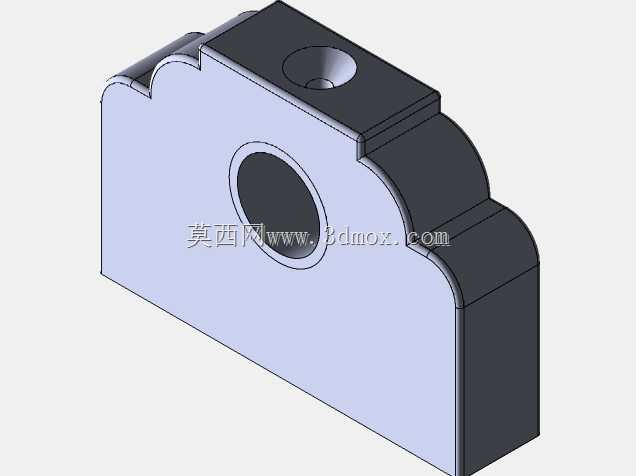

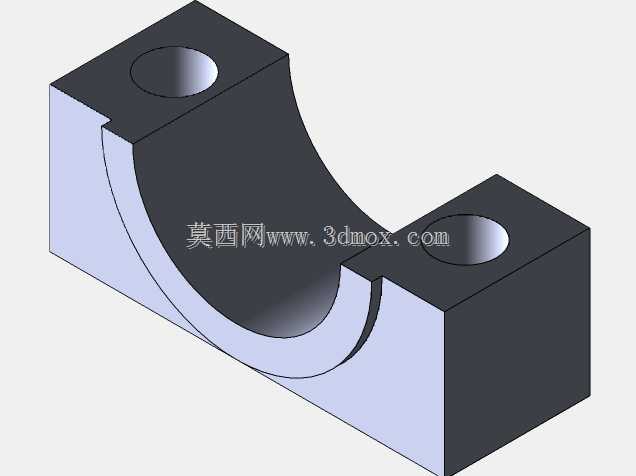

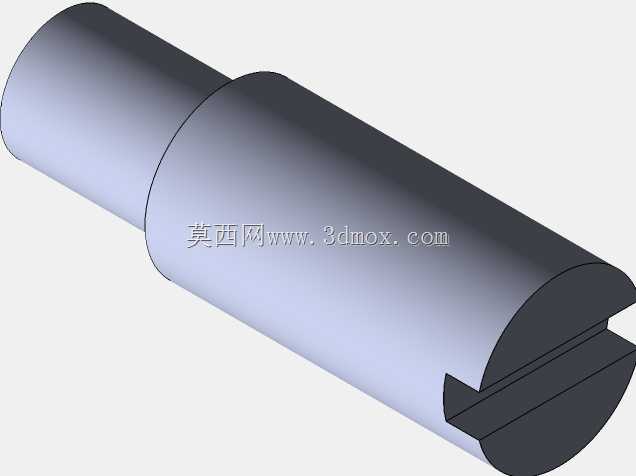

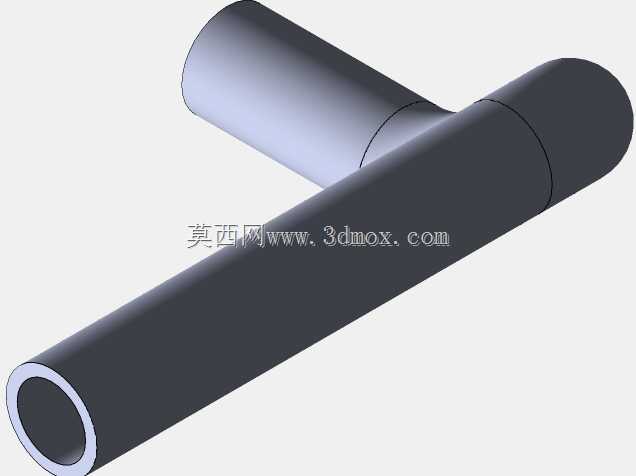

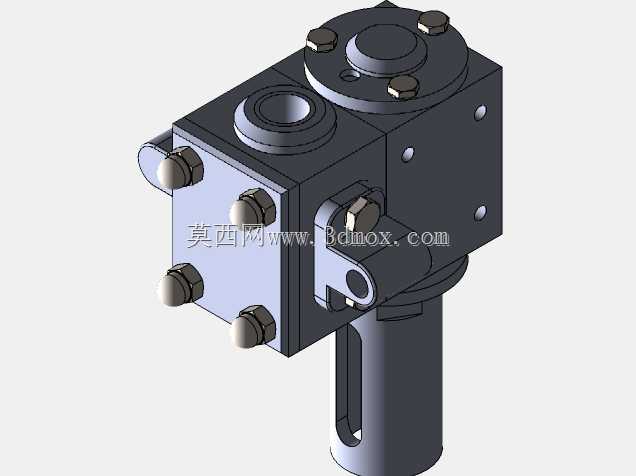

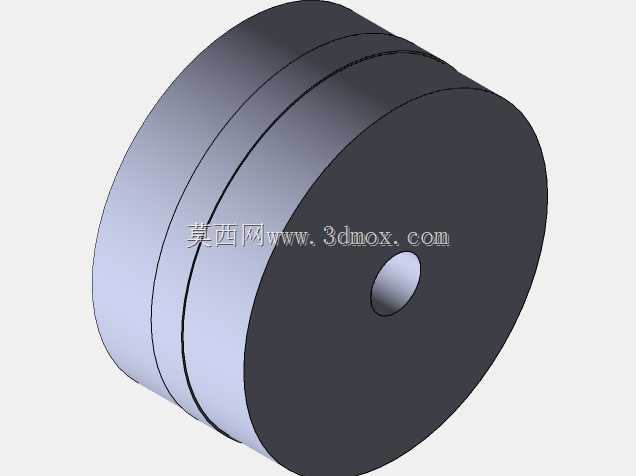

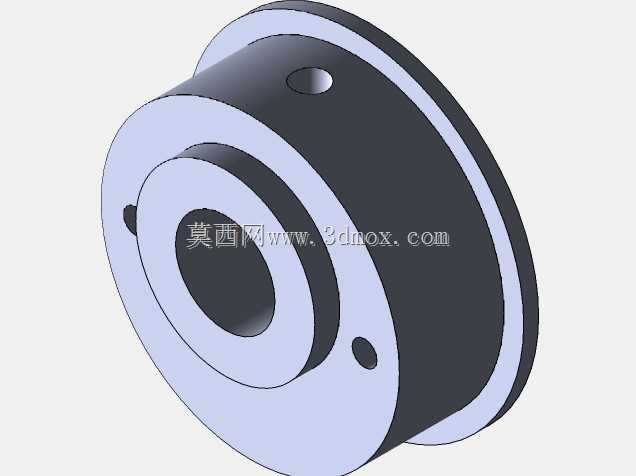

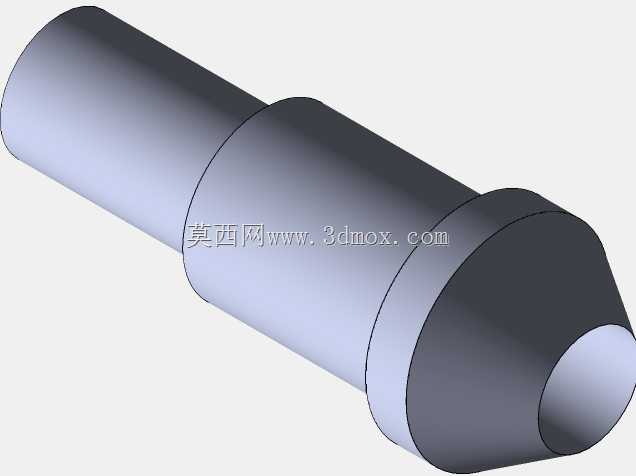

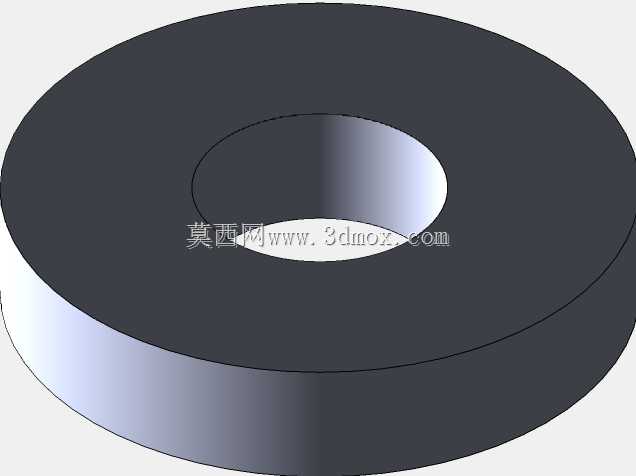

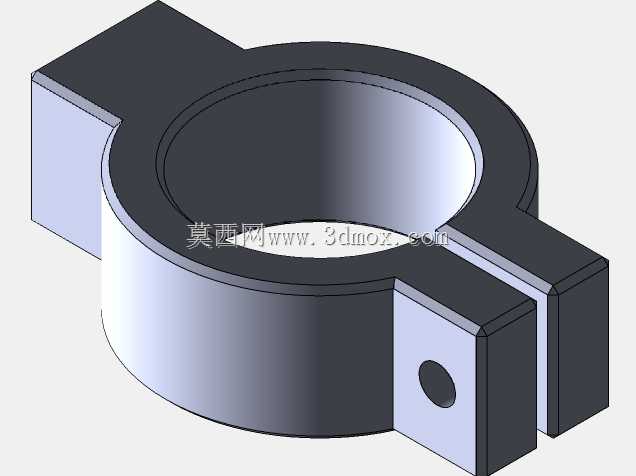

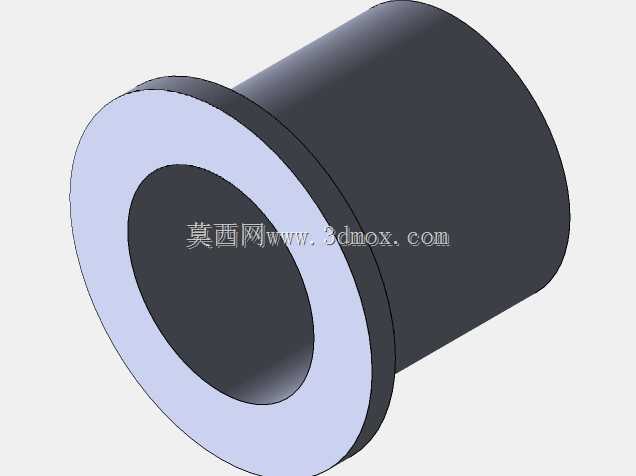

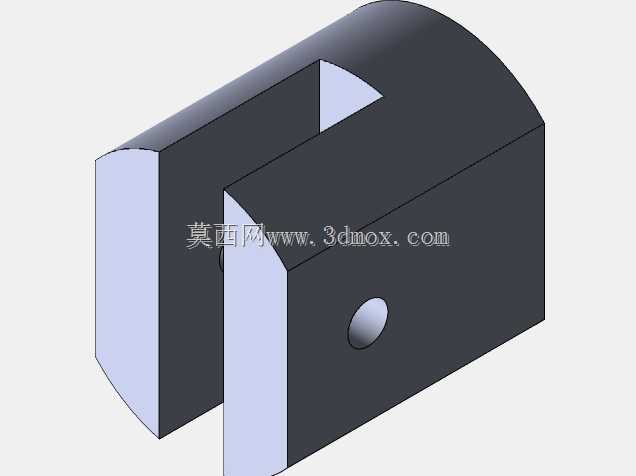

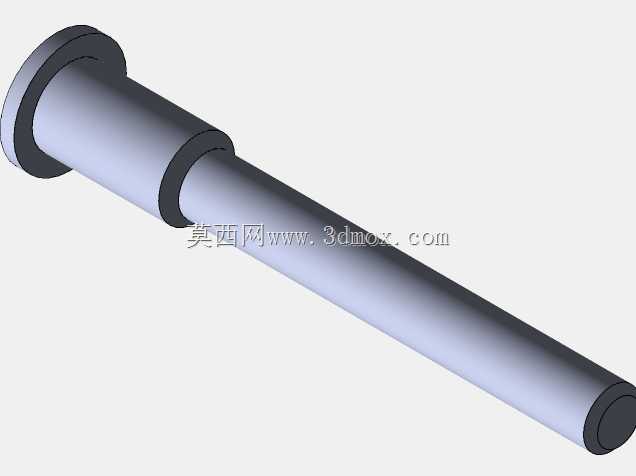

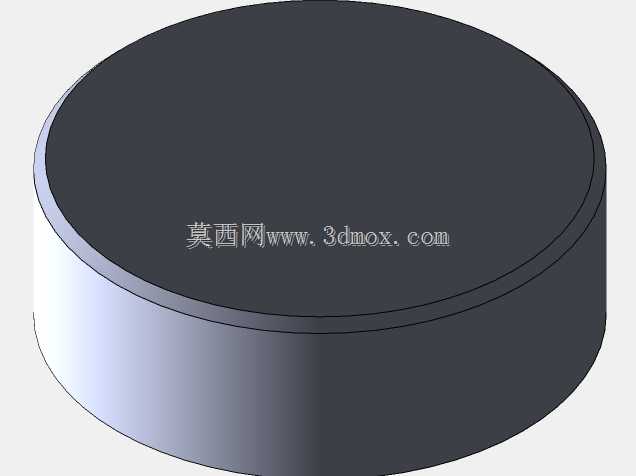

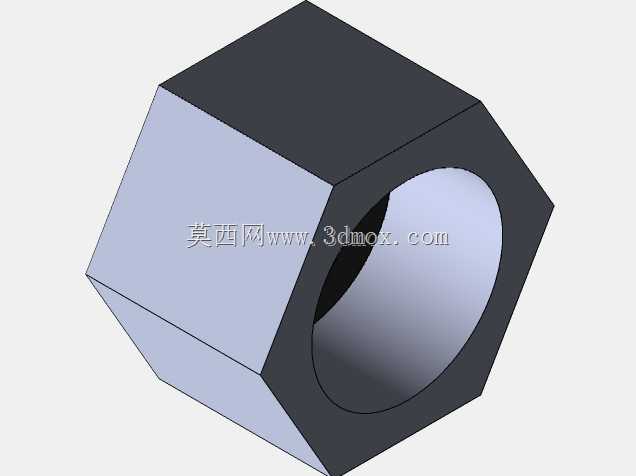

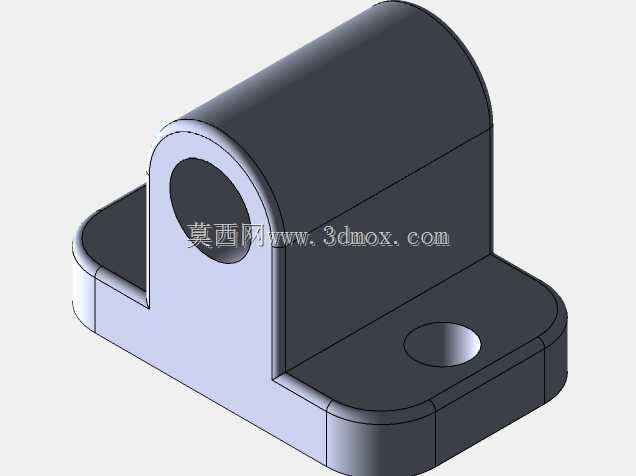

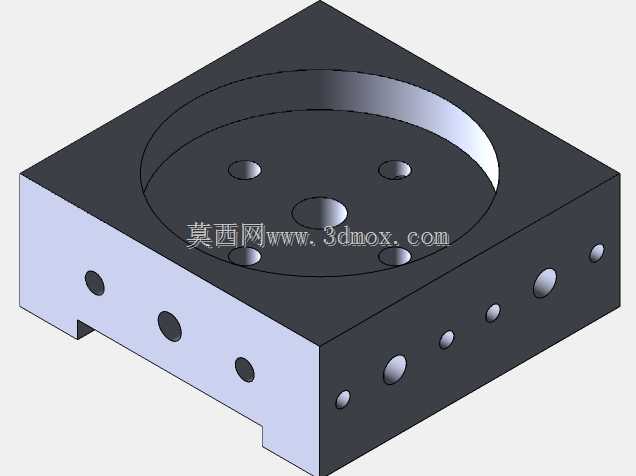

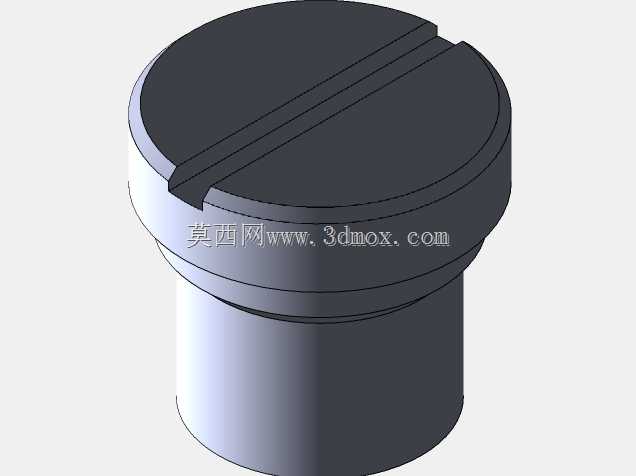

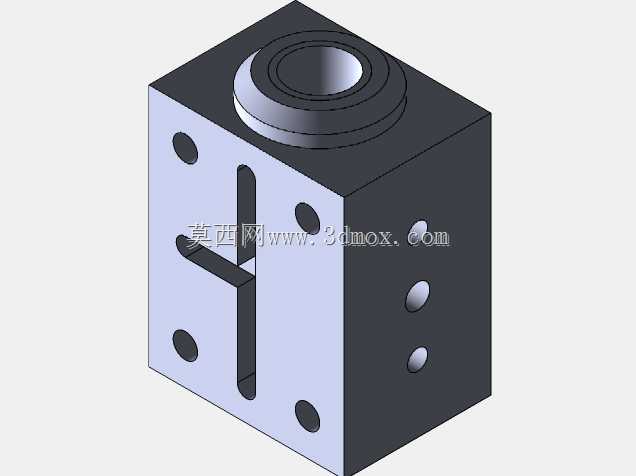

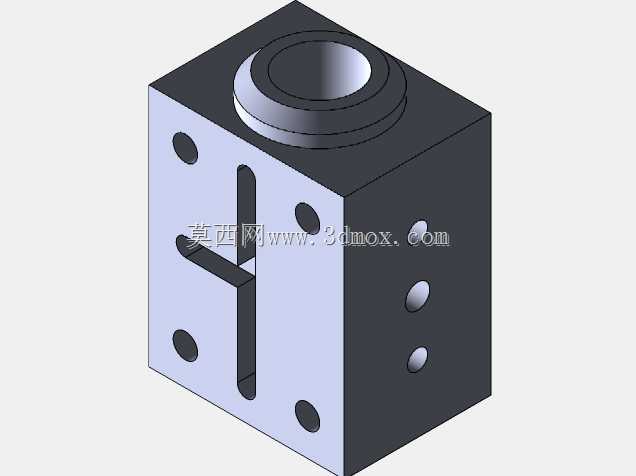

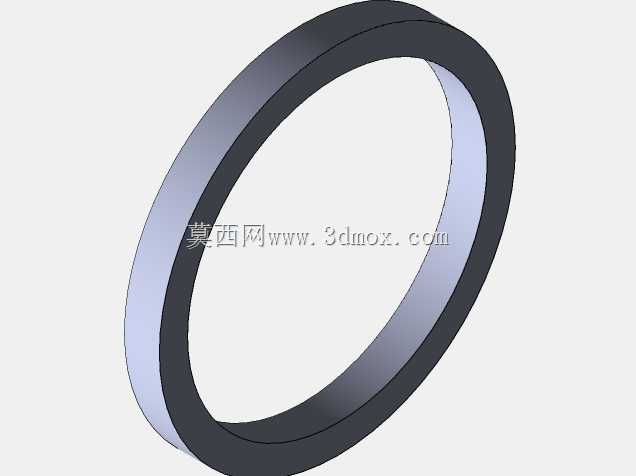

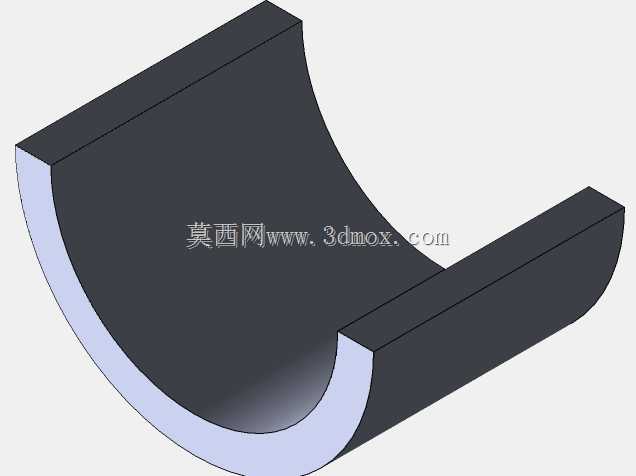

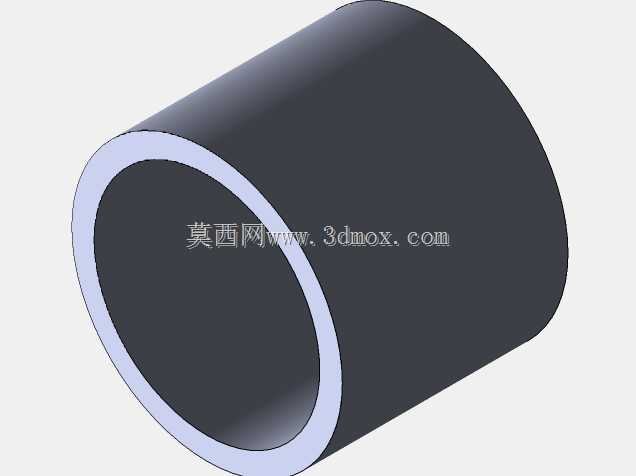

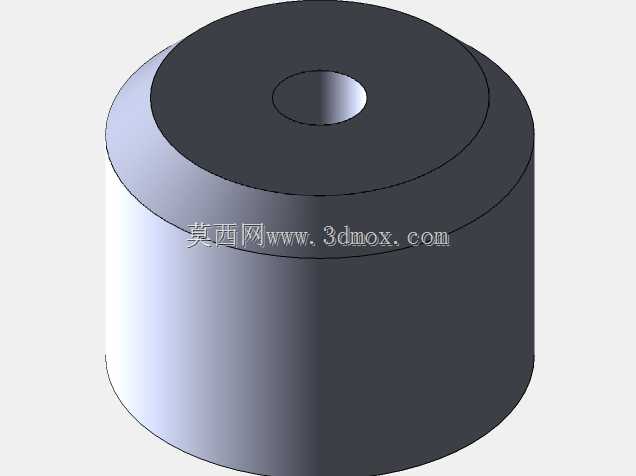

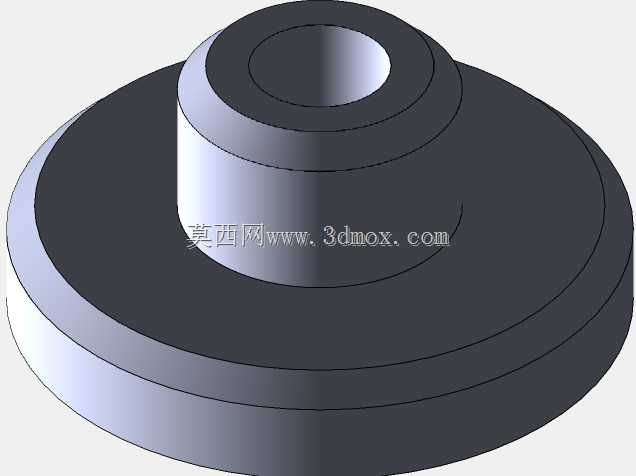

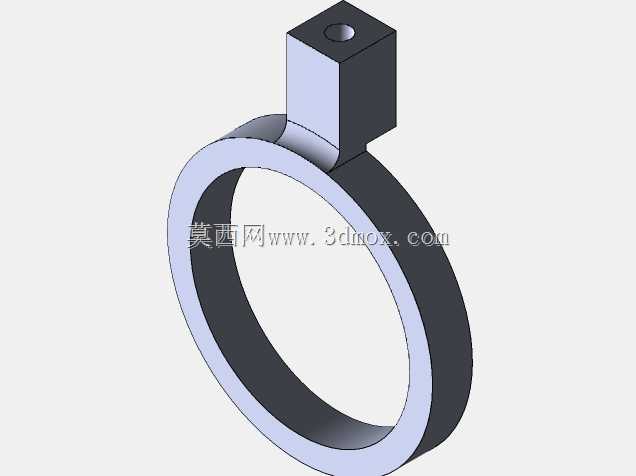

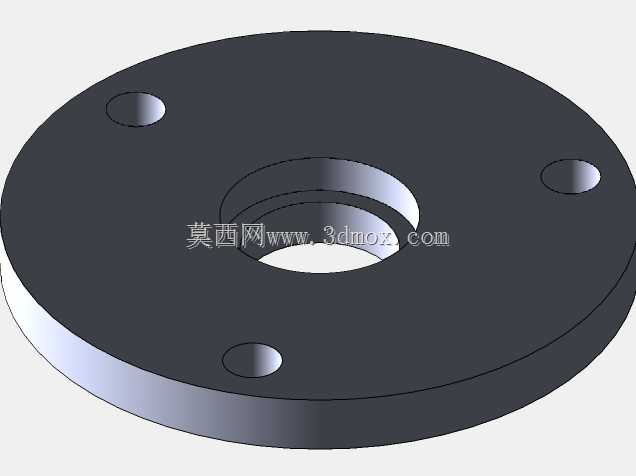

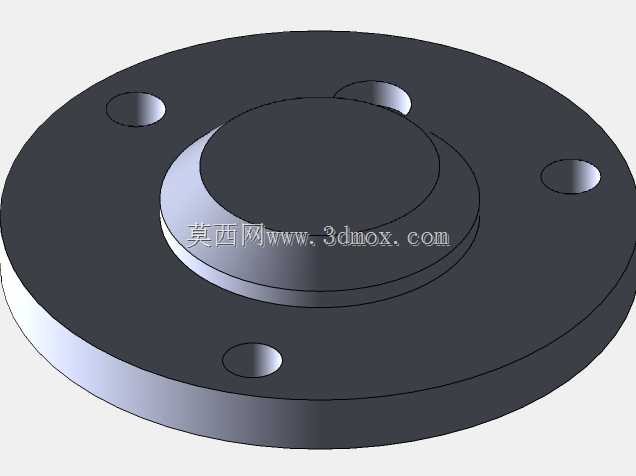

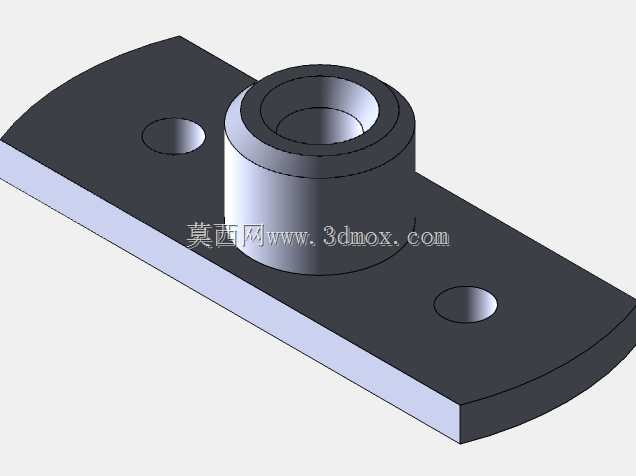

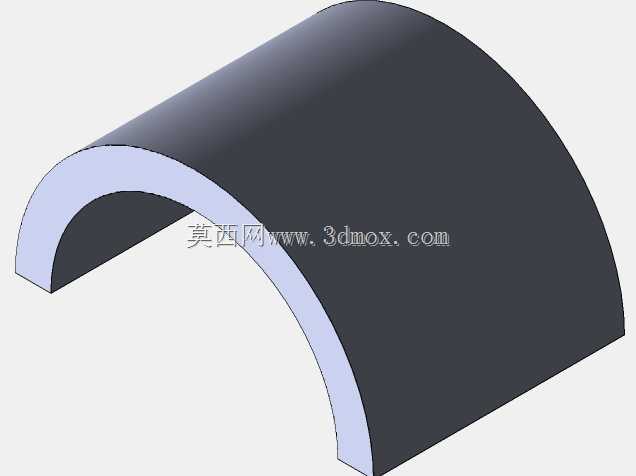

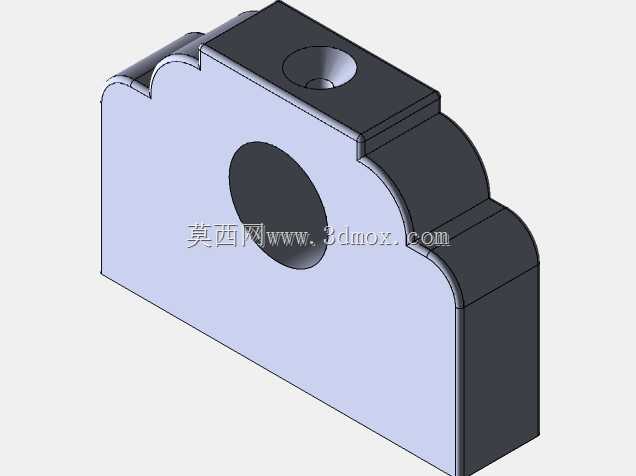

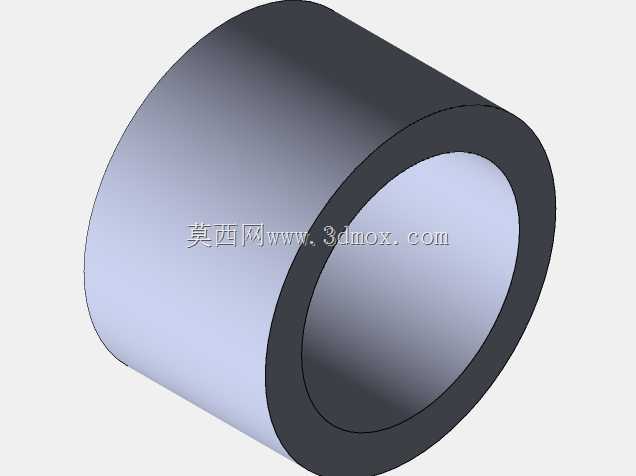

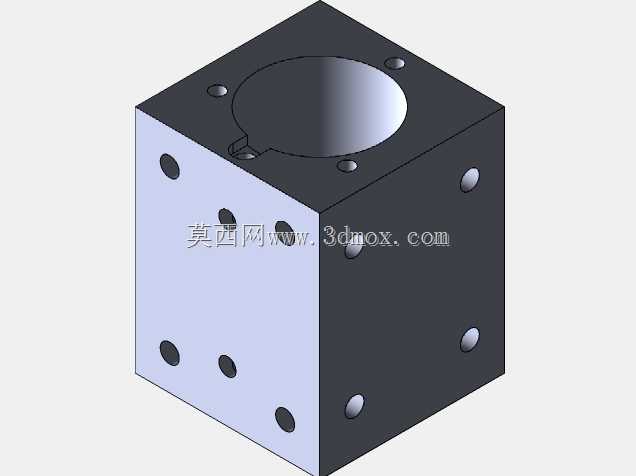

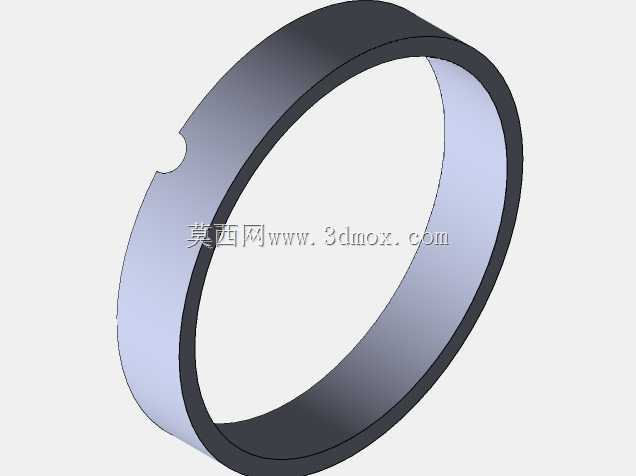

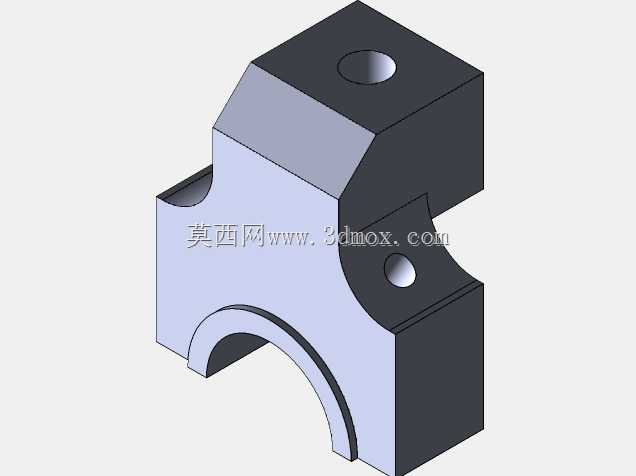

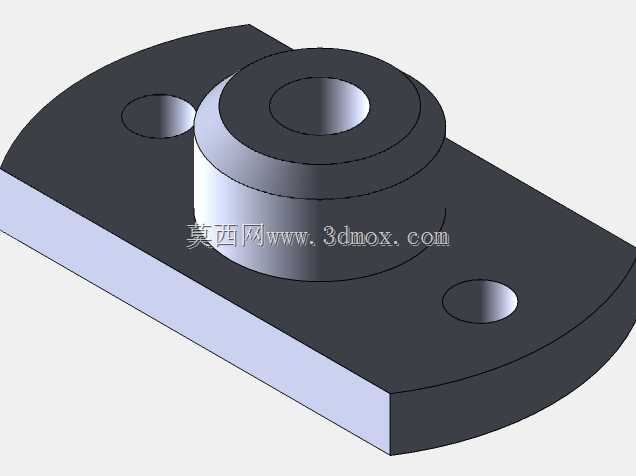

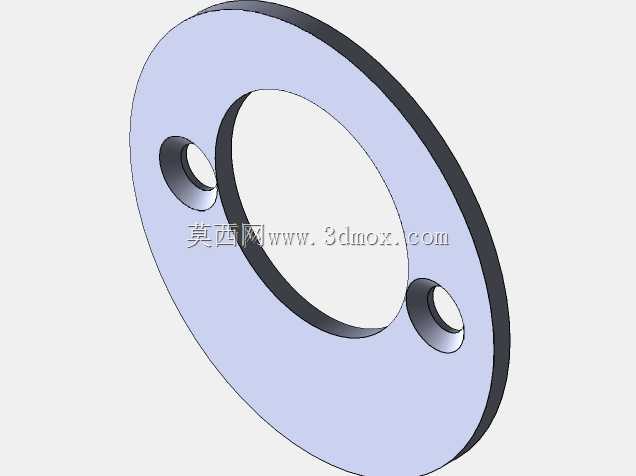

　　细节结构设计上，气缸体采用分体式装配结构，缸盖与缸体通过螺栓紧固，结合面设置密封结构防止蒸汽泄漏，活塞上的密封环槽尺寸经过匹配，保证活塞往复运动时的密封性能同时减少摩擦阻力。曲轴采用支撑结构设计，两端设置轴承座承载旋转载荷，减少运行过程中的径向跳动，飞轮设置在曲轴输出端，利用自身转动惯量平滑动力输出的波动，让整机运转更平稳。所有管路走向都沿着机体结构布置，铜质管路的弯折半径经过合理设计，既保证蒸汽流通的顺畅性，又不会出现管路与运动部件干涉的问题，整体结构兼顾了原理实现的严谨性与装配维护的便利性，对于小型蒸汽动力装置的结构设计、原理验证都有实际的参考价值，也可作为机械结构教学中往复式动力机械的典型案例，帮助设计人员理解配气机构、曲柄连杆机构的配合逻辑与装配要点。
