立式单缸蒸汽动力装置结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:489987
  • 立式单缸蒸汽动力装置结构设计
  • 立式单缸蒸汽动力装置结构设计
  • 立式单缸蒸汽动力装置结构设计
  • 立式单缸蒸汽动力装置结构设计

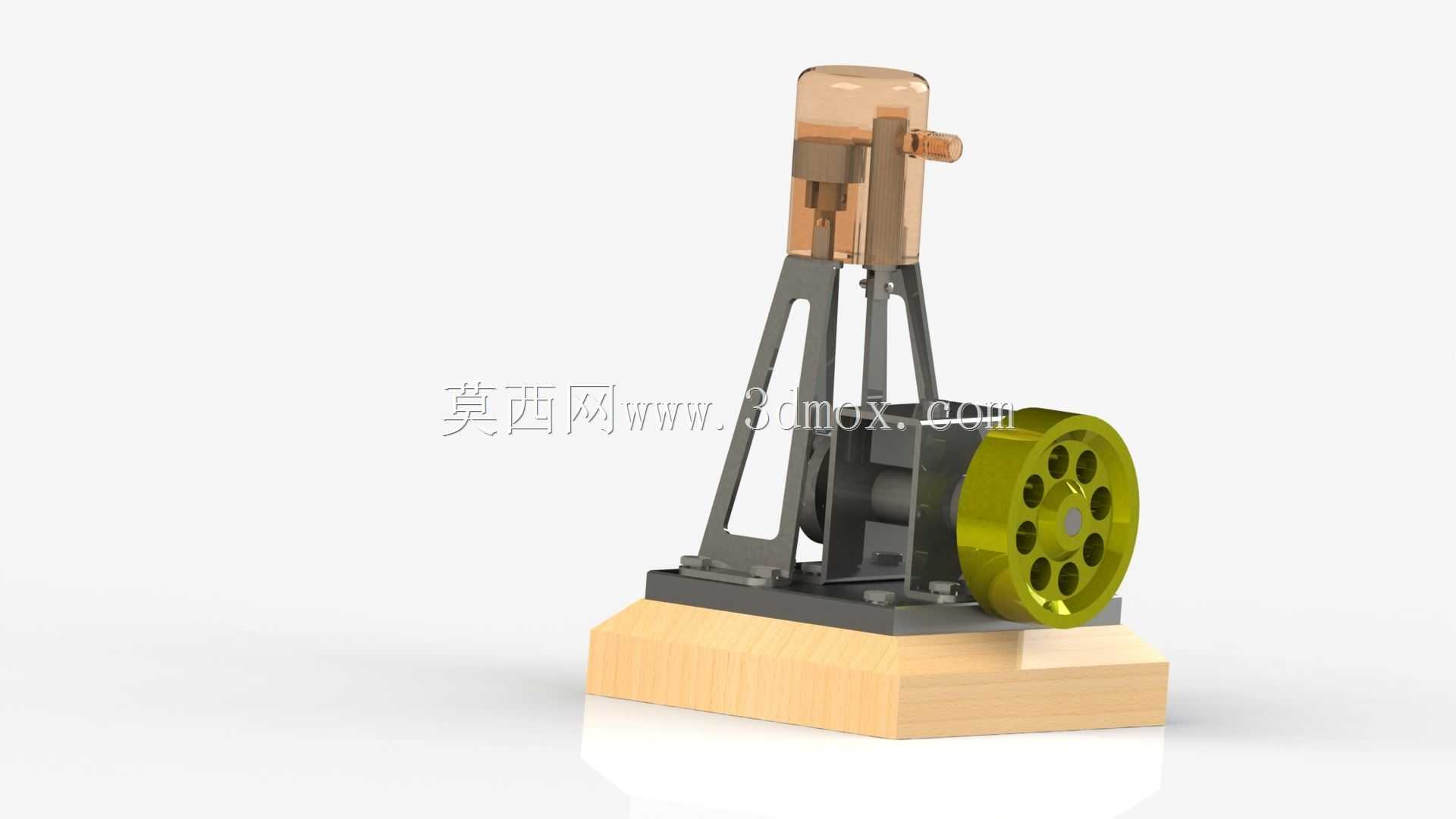

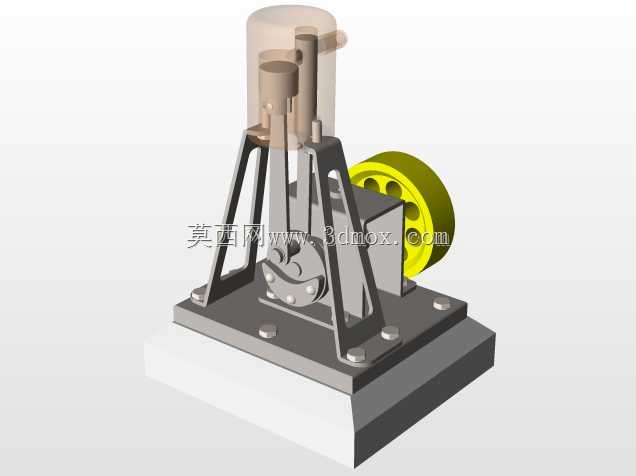

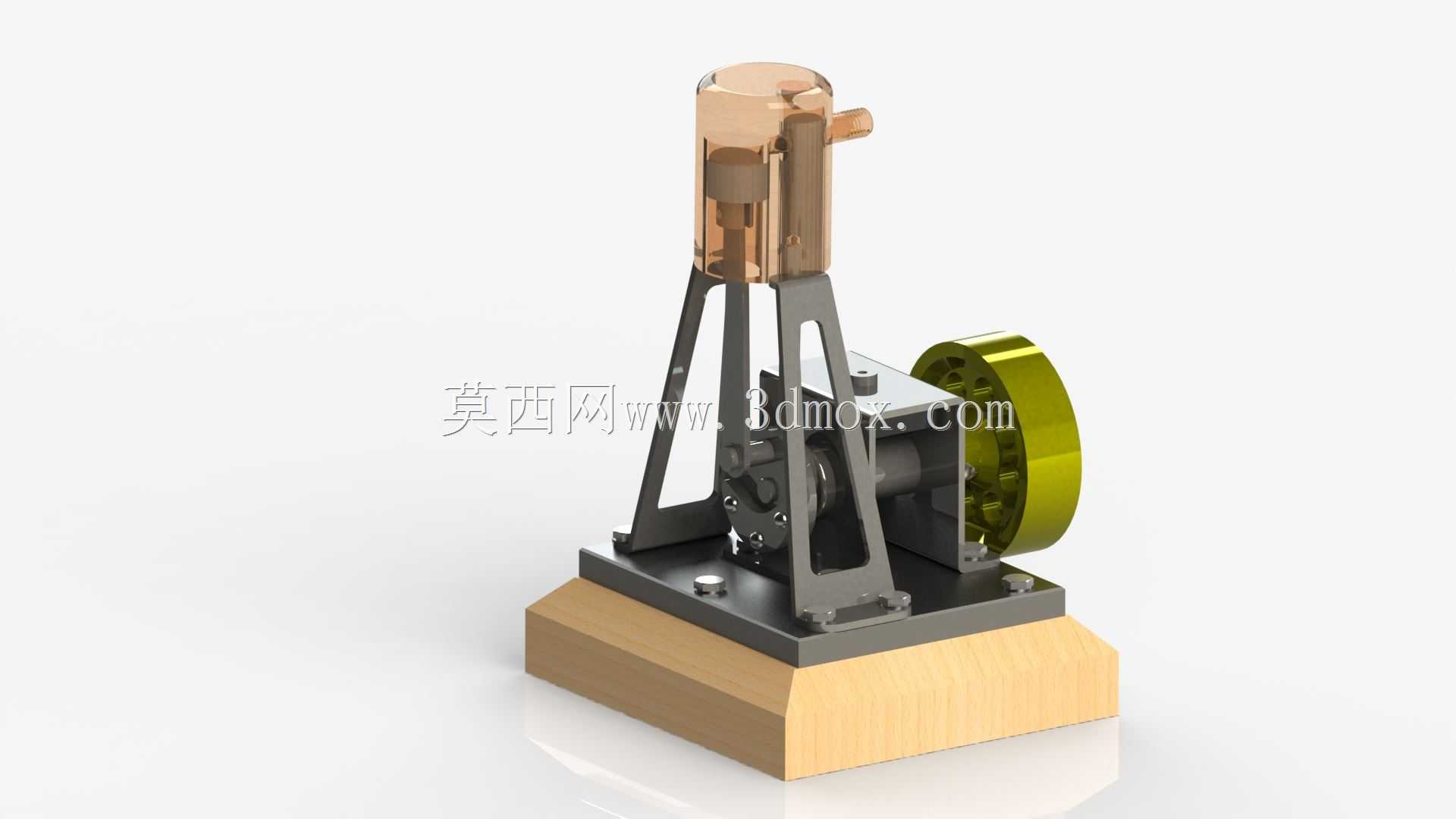

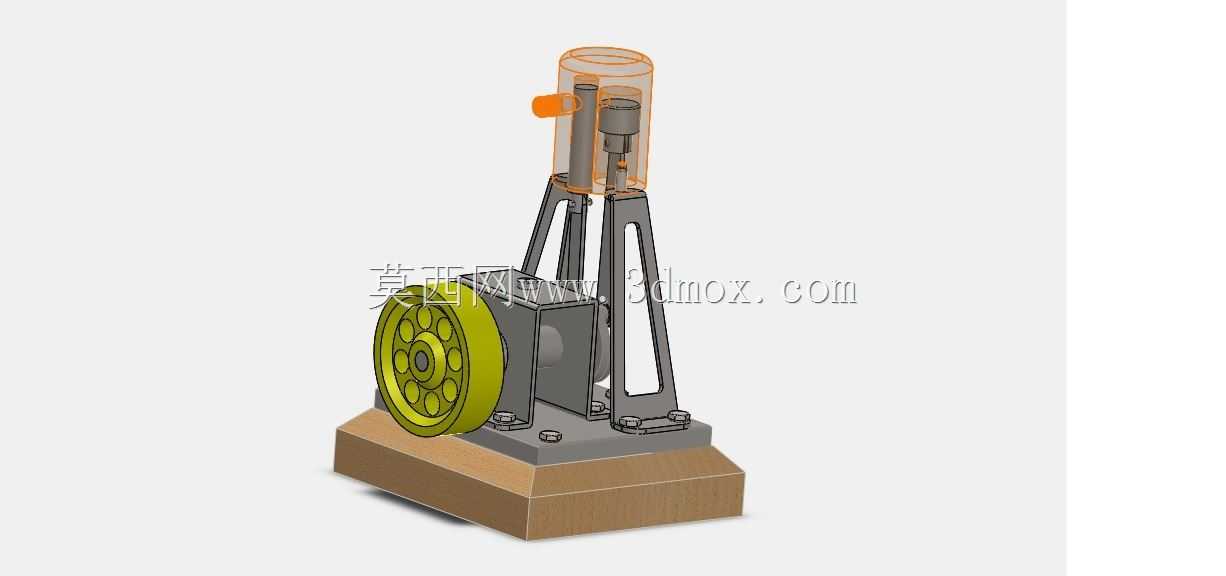

  这款立式单缸蒸汽动力结构,在小型教学演示、复古动力装置复刻、微型动力实验场景中有着较高的应用价值,不少机械原理教学场景会用这类结构直观展示热能到机械能的转换过程,也有不少动力模型爱好者会参考这类结构制作可运行的微型蒸汽动力展品。从实际功能来看,该结构通过蒸汽进入气缸推动活塞做往复直线运动,再通过连杆将直线运动转换为曲轴的旋转运动,最终通过端部的带轮输出旋转扭矩,可带动小型负载完成转动做功,整套结构没有冗余的外置管路,将气缸、支架、传动轮、安装底座整合为一体式结构,减少了外接部件的安装偏差问题。

  设计思路上,采用立式气缸布局,将气缸竖直布置在支架上方,有效压缩了整套装置的横向占用空间,支架采用三角支撑式的框架结构,两根斜向支撑臂从底座延伸至气缸中部位置,既可以承受活塞往复运动产生的侧向冲击力,也能避免长气缸运行时的晃动问题,支架与底座、支架与气缸的连接位置都设计了平面贴合的安装面,保证连接位置的垂直度,避免活塞运行时出现卡滞。气缸上部的透明壳体设计,可以直观观察活塞的往复运动状态,适配教学演示的需求,活塞与气缸的配合间隙按照微压蒸汽工况设计,兼顾密封性与运动顺滑度,不需要额外添加复杂的密封结构就能满足小型装置的运行需求。

  传动部分的曲轴采用偏心式结构,与端部的带轮采用同轴固定设计,带轮上开设多个均匀分布的减重孔,既降低了旋转部分的惯量,也能通过孔位观察曲轴的转动位置,方便调试时判断活塞的行程位置。连杆两端分别与活塞销、曲轴偏心轴连接,连接位置采用间隙配合,保证运动过程中无卡滞,同时将传动间隙控制在较小范围,减少动力传递过程中的损耗。安装底座采用整块式的木质或金属平板结构,底部为平整平面,可以直接固定在实验台或展示台面上,底座与支架的连接位置预留了固定孔位,安装时只需要将支架对齐孔位锁紧即可,不需要额外调整安装位置。

  从安装边界来看,整套装置的横向尺寸主要由带轮直径与支架宽度决定,带轮外沿不超出底座的侧边范围,避免运行时带轮与周边物体发生干涉,纵向尺寸从底座底部到气缸顶部的高度控制在合理范围,放置在台面上不会出现重心过高倾倒的问题。气缸的进气口布置在气缸侧上方位置,外接蒸汽管路时可以从侧面连接,不会与上方的结构产生干涉,排气位置同样设置在气缸对应行程的位置,保证蒸汽进排的时序匹配活塞的运动周期。

  实际使用过程中,这类小型单缸蒸汽结构不需要复杂的配套辅助系统,只需要接入低压蒸汽源即可运行,输出的旋转运动可以通过皮带连接小型发电机、水泵等负载,完成不同的演示功能。结构上的所有受力部件都做了对应的加强设计,支架的斜臂截面采用矩形结构,提升抗弯能力,曲轴位置设置了支撑轴承,减少转动时的摩擦阻力,活塞的行程与曲轴偏心距匹配,保证活塞在气缸内的运动不会出现撞缸问题。整套结构的零件拆分合理,每个零件都有明确的安装定位面,装配时可以按照从下到上的顺序依次安装底座、支架、曲轴连杆组件、气缸组件、带轮,装配过程不需要专用工装,普通的紧固件即可完成全部组装,后期维护时也可以快速拆解检查活塞、连杆等易磨损部件的状态。
