轮式滑移山猫装载机三维结构设计

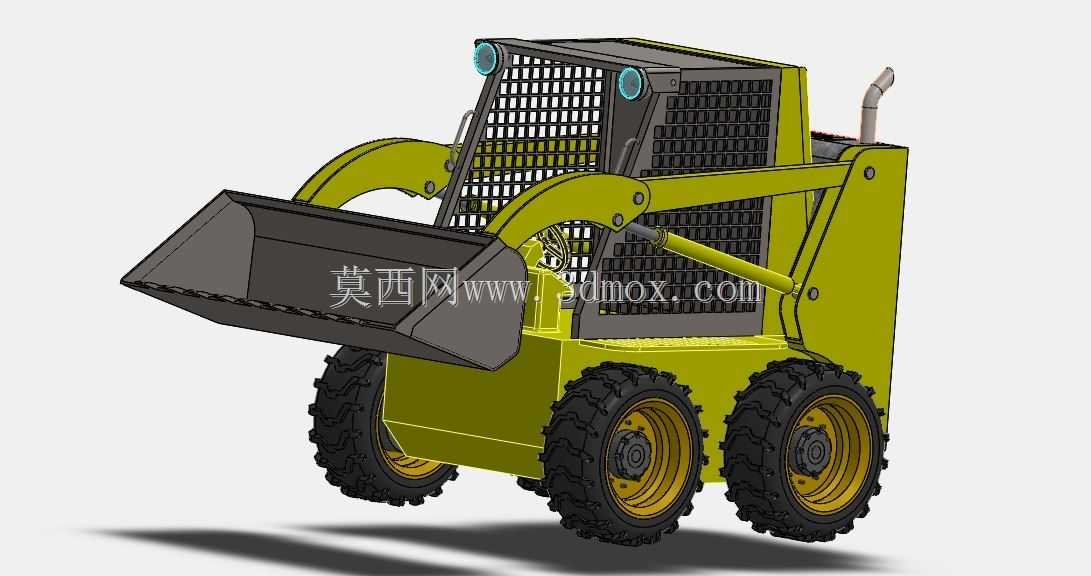

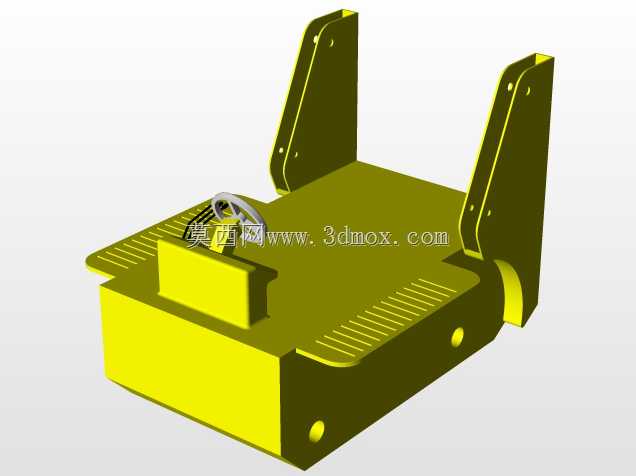

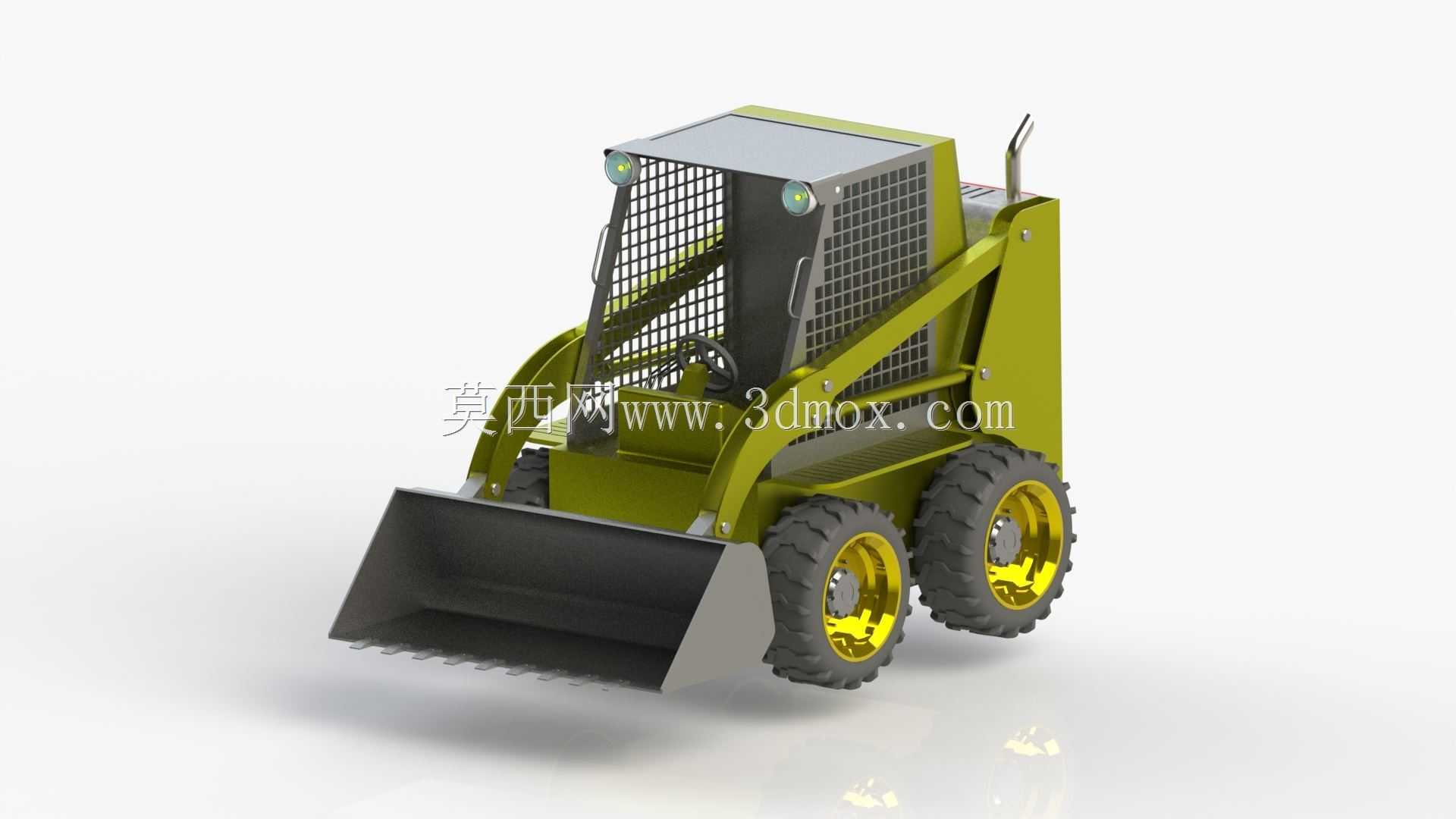

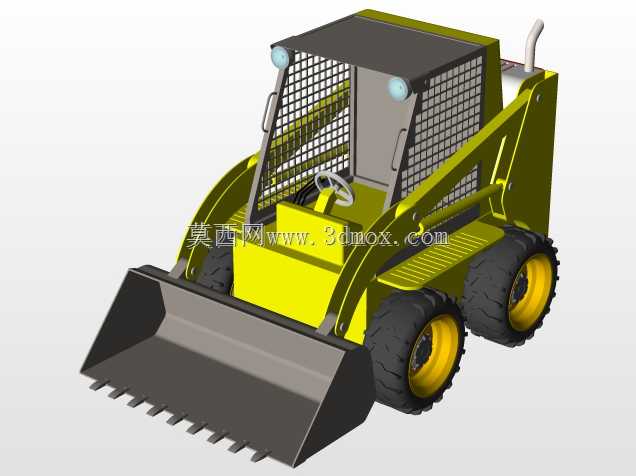

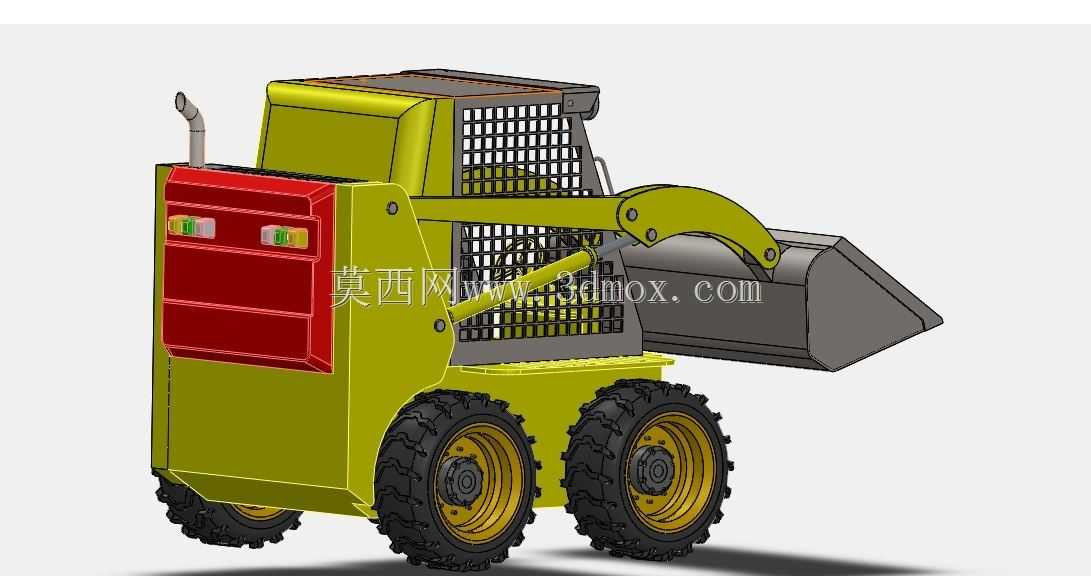

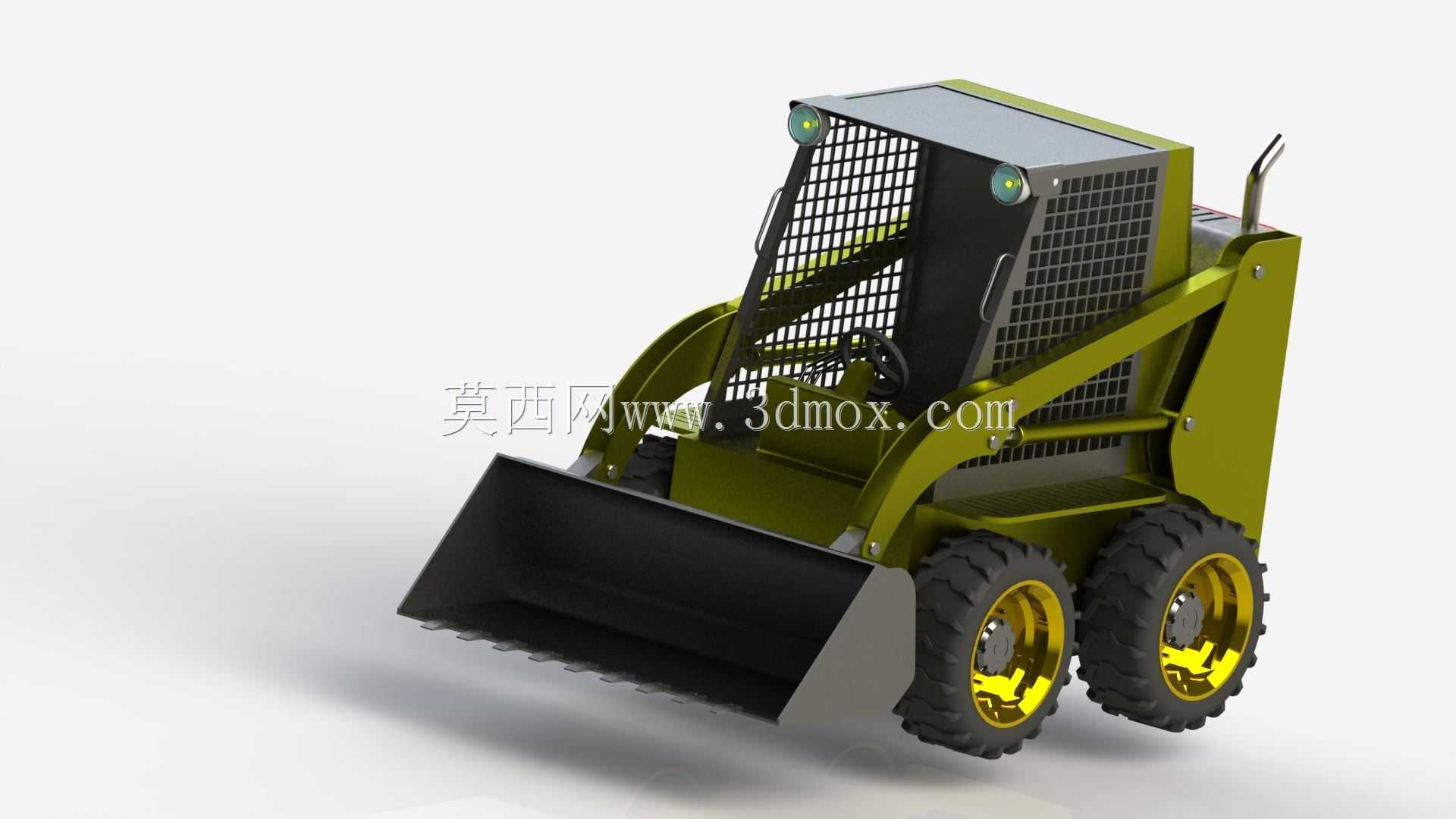

　　这款轮式滑移装载机也就是业内常说的山猫装载机，在狭小作业空间的物料转运场景里有着不可替代的作用，不管是厂区车间内的边角废料清理、市政施工里的人行道土方回填、园林作业中的种植土转运，还是仓储场景里的散料堆垛，都能凭借极小的转弯半径完成大型装载设备无法进入的作业任务。从结构设计逻辑来看，整机采用四轮驱动的滑移转向架构，没有传统装载机的转向桥结构，依靠左右两侧车轮的转速差实现原地转向，这也是它能在局促空间灵活作业的核心原因，设计时需要重点匹配两侧行走液压回路的压差控制参数，避免转向时出现单侧打滑、轮胎过度磨损的问题。整机的作业端采用前置铲斗结构，动臂铰接点布置在机身两侧上部区域，举升油缸的安装支座做了加强筋处理，

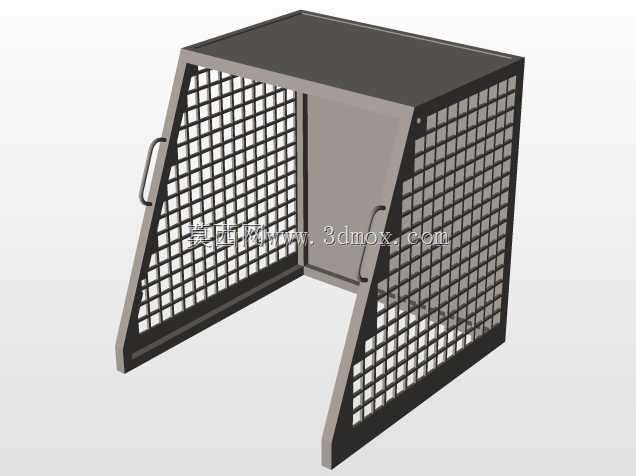

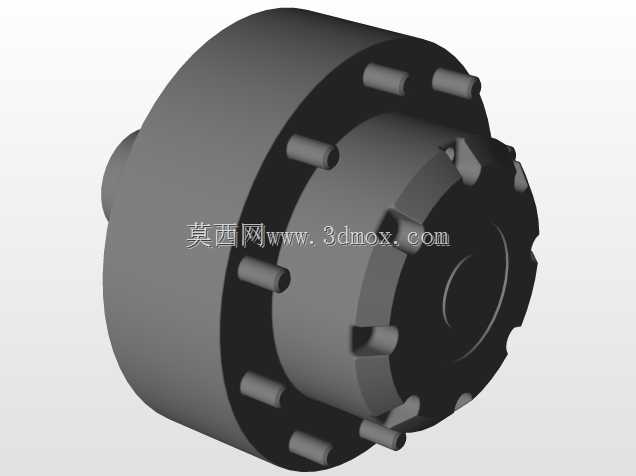

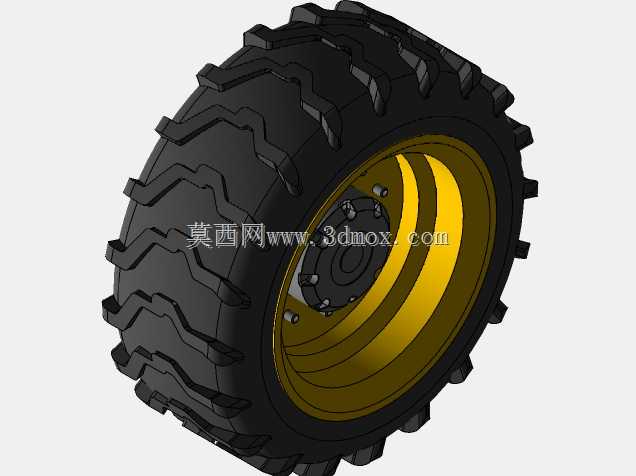

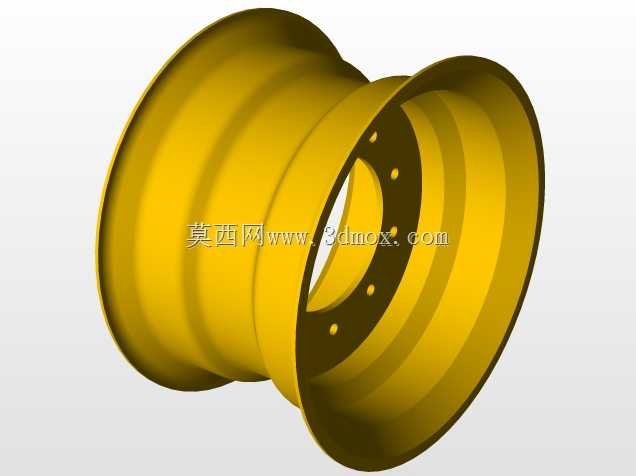

　　因为铲装作业时动臂根部会承受交变冲击载荷，尤其是铲入硬质料堆的瞬间，铰接位置的应力集中系数需要控制在材料许用应力范围内，建模时对该区域做了圆角过渡处理，避免直角结构带来的应力断裂风险。驾驶室区域采用格栅式防护结构，前端和顶部的防护格栅间距经过匹配，既不会遮挡操作人员的作业视线，又能阻挡作业过程中飞溅的碎石、料块击中操作人员，格栅的型材选用矩形空心型钢，在保证防护强度的同时尽可能降低整机上部重量，避免举升高位载荷时出现整机前倾失稳的问题。行走系统采用四个大花纹越野轮胎，轮毂和轮边减速机构直接连接，没有传统的长传动轴结构，这样的设计能最大化压缩机身底部的离地间隙冗余，同时把整机重心控制在四轮接地的矩形中心区域，保证铲装作业时的稳定性，

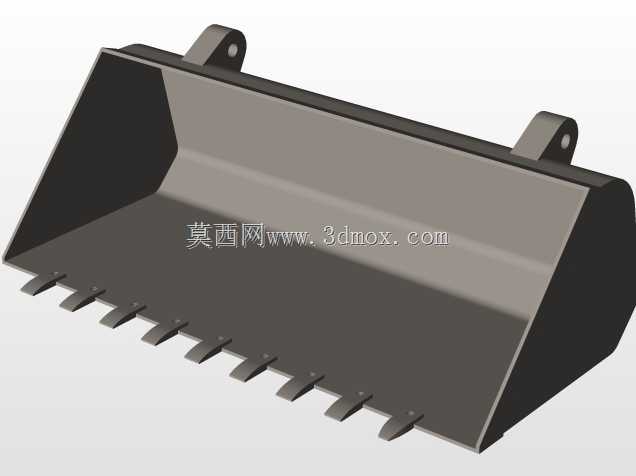

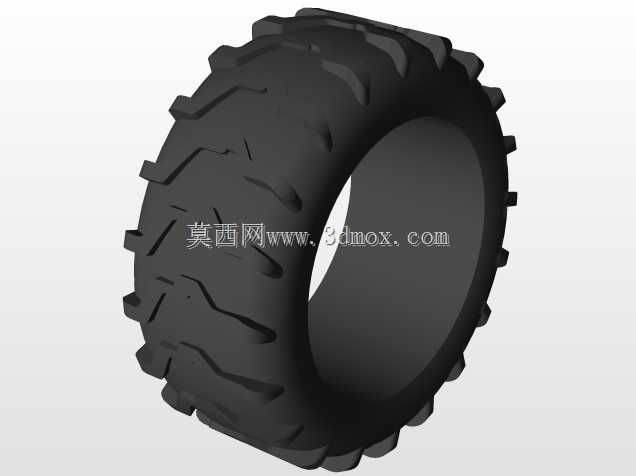

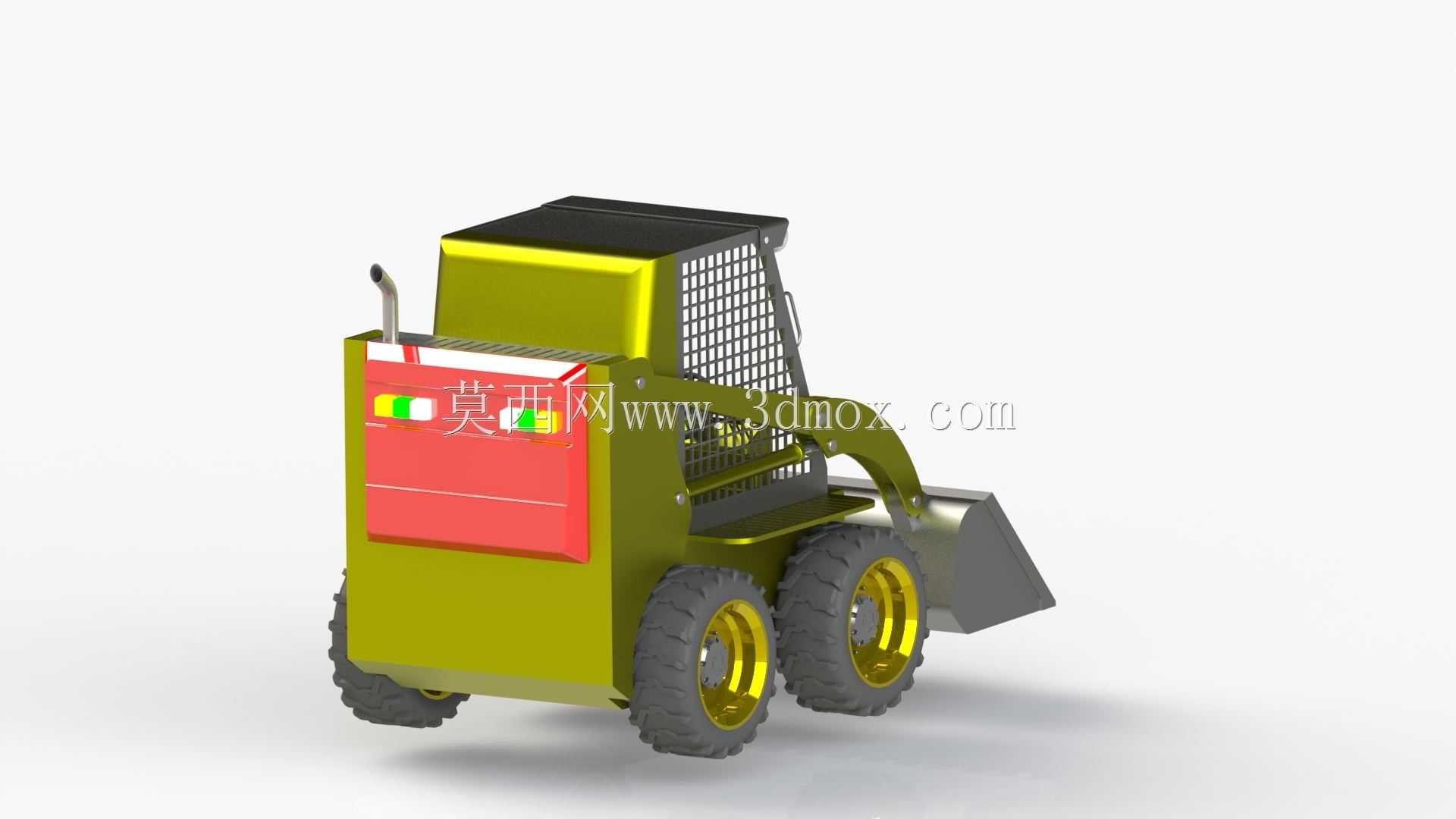

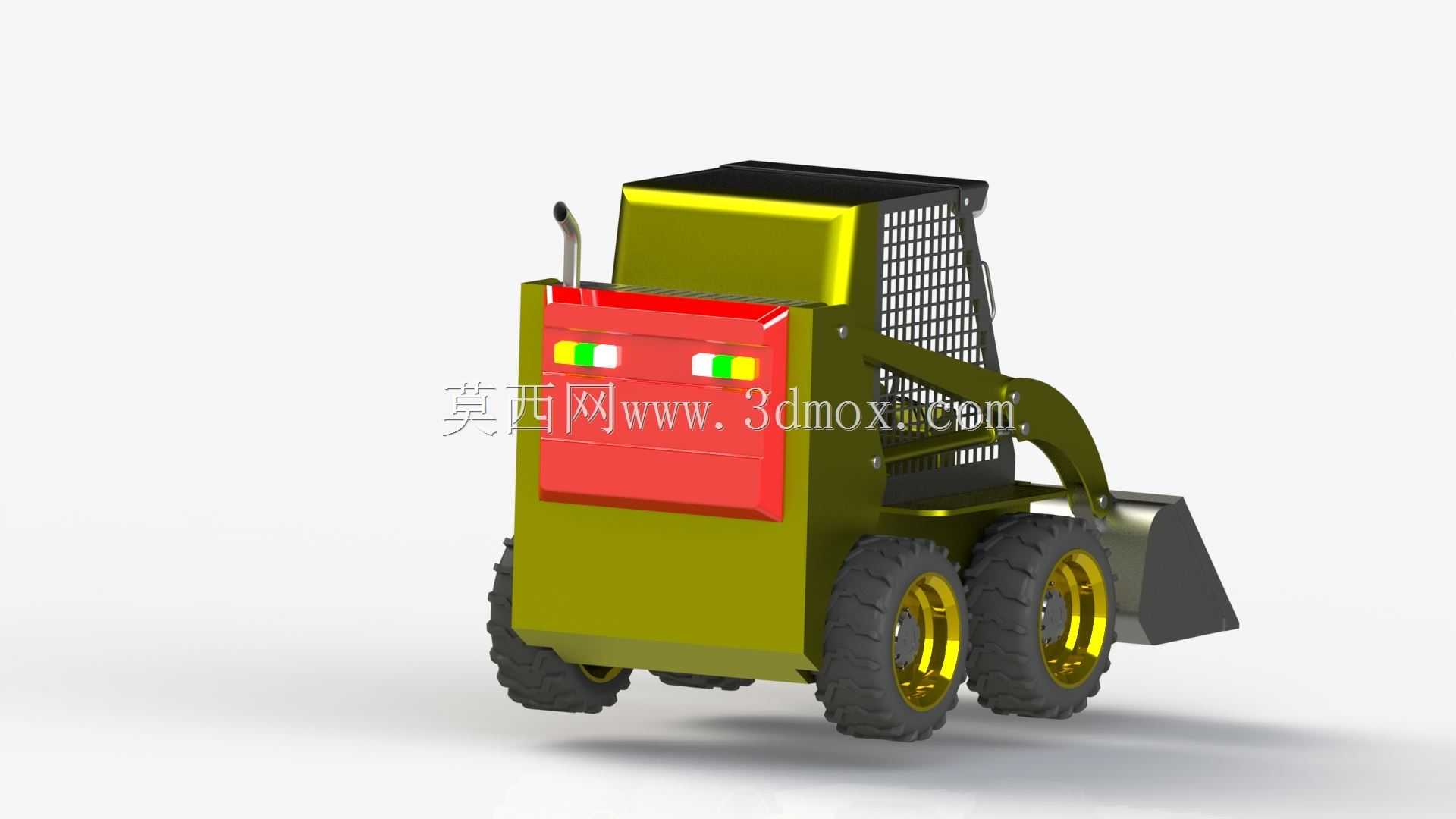

　　轮胎的接地比压经过匹配，在松软土质场地作业时不会出现陷车问题，同时轮距和轴距的比例控制在1.2:1左右，配合滑移转向功能，能实现整机零半径回转，在宽度仅比机身宽20厘米的巷道内也能完成掉头作业。铲斗的斗刃部分采用耐磨钢材质设计，斗唇做了加厚处理，斗容按照小型作业场景的常规需求匹配，单次铲装散料的重量控制在整机额定载荷范围内，避免过载导致液压系统压力超限，动臂的举升行程经过校核，最高举升高度能满足常规货运车辆的货箱卸料高度要求，卸料时的铲斗翻转角度能保证斗内物料完全卸净，不会出现粘料残留的问题。机身尾部布置了动力系统和排气结构，排气口向上引出，避免作业时排气吹起地面粉尘影响作业视线，整机的液压管路全部沿动臂内侧和机身侧板内部布置，

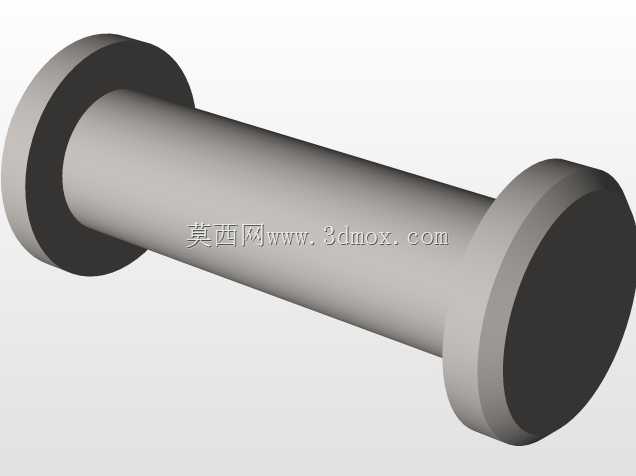

　　管路的固定卡箍间距经过计算，避免作业过程中管路晃动磨损，同时预留了足够的管路弯曲余量，不会在动臂举升、下落过程中出现管路拉扯、折弯的问题。从安装边界来看，整机的最大宽度控制在1.8米以内，总长度不含铲斗在2.5米左右，总高度在2米以内，能顺利通过常规的厂区大门、车间通道以及民用建筑的单元门入口，适配绝大多数狭小空间的作业准入要求，建模过程中对所有运动部件的干涉情况做了全行程校验，不管是动臂举升到最高位置、铲斗翻转到最大卸料角度，还是转向到极限位置，都不会出现部件碰撞、管路干涉的问题，各个铰接点的销轴、衬套尺寸都按照行业通用的备件规格设计，后期维护更换时不需要定制非标件，能降低设备的运维成本。
