可折叠便携两轮脚踏滑板代步车结构设计

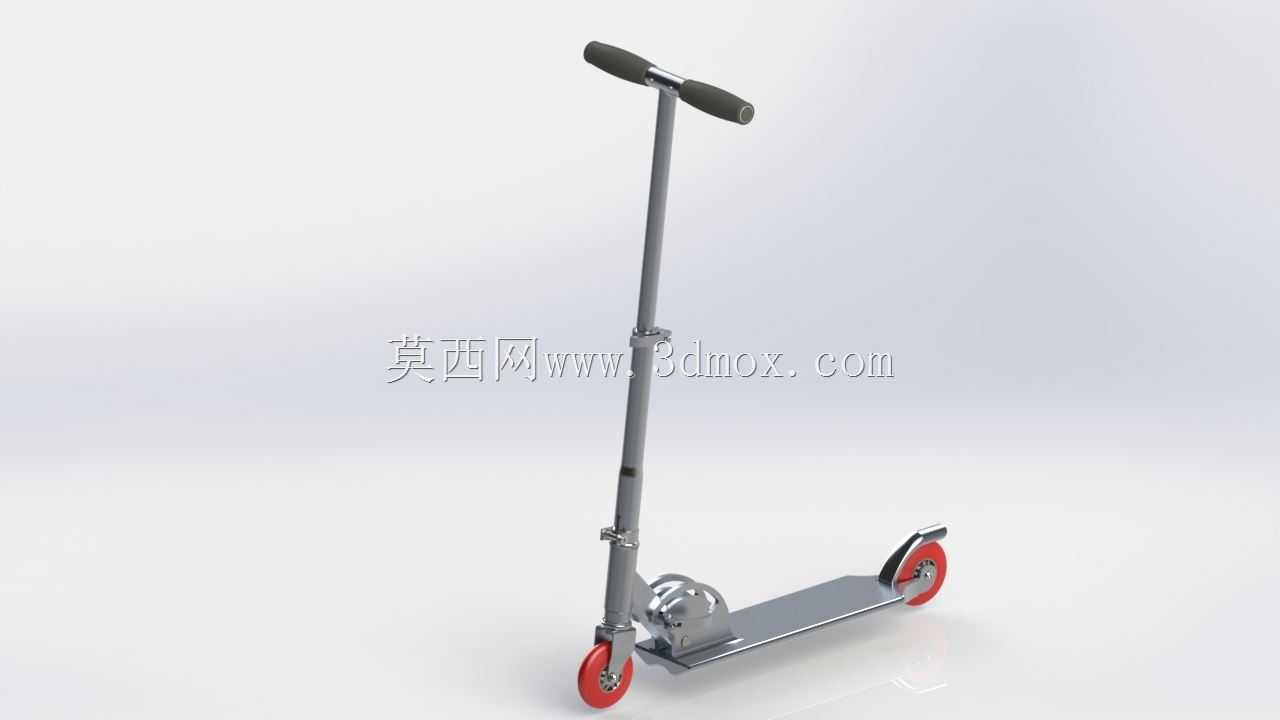

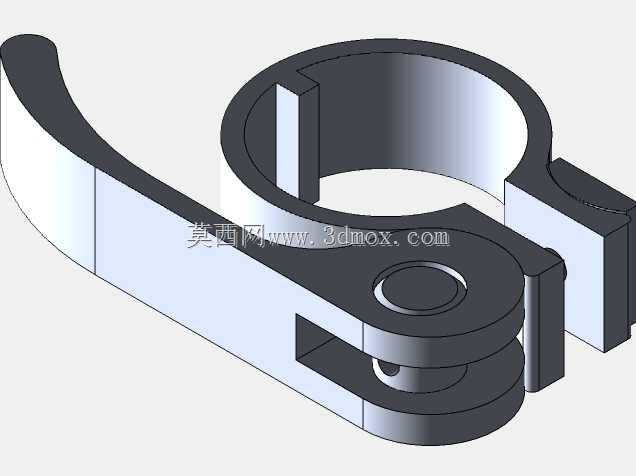

　　这款两轮代步滑板车的结构设计，核心围绕短距离通勤与休闲出行场景展开，在城市最后一公里接驳、园区短途通勤、青少年休闲运动场景中都有广泛的应用空间。设计初期首先锚定了便携性与结构可靠性的平衡需求，区别于不可折叠的传统滑板结构，整车在立杆中部设置了快拆式折叠锁止机构，折叠后整车长度可压缩至原伸展状态的45%左右，能够轻松放入私家车后备箱、写字楼储物柜甚至常规尺寸的通勤背包侧袋，解决了传统代步工具携带不便的痛点。

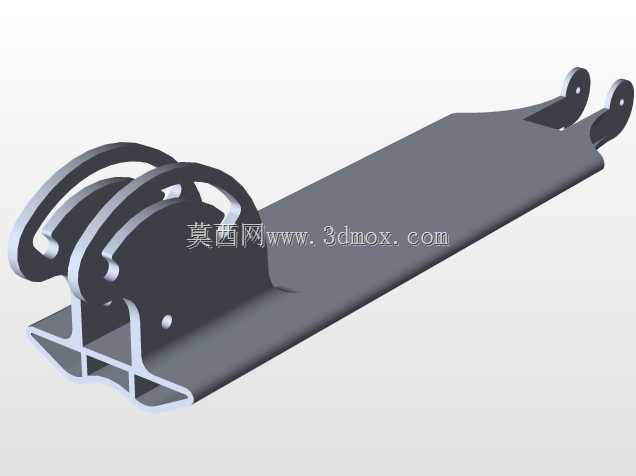

　　从功能特性来看，整车采用前转向后定向的轮组布局，前轮集成了转向立管与减震阻尼结构，立杆采用多段可伸缩设计，伸缩调节区间覆盖120cm到160cm的适配身高范围，锁止结构采用弹簧销配合定位卡槽的形式，调节时无需额外工具，按压弹簧销即可滑动立杆到对应高度，到位后销体自动卡入卡槽完成锁止，锁止后径向晃动量控制在1.2mm以内，避免骑行过程中出现立杆松旷的问题。踏板部分采用一体冲压的铝合金平板结构，踏板表面设置了防滑凸纹阵列，凸纹高度1.5mm，既能够保证雨天或者鞋底带水时的踩踏摩擦力，又不会因为凸纹过高导致硌脚影响踩踏舒适度，踏板的额定承载上限设定为100kg，在踏板中部下方设置了加强筋结构，筋板厚度3mm，通过有限元校核，在120kg集中载荷下踏板最大形变量为0.8mm，满足日常使用的强度要求。

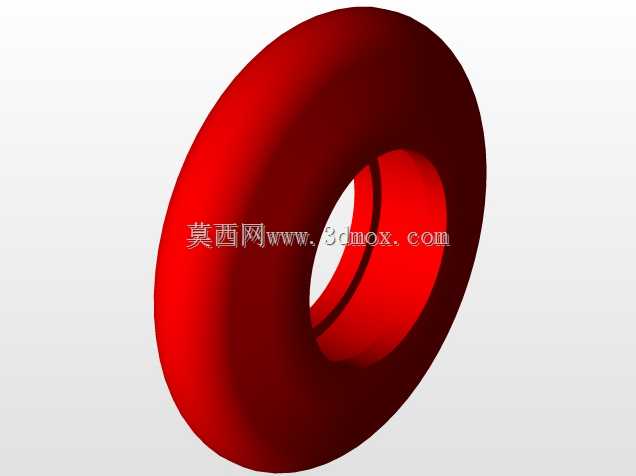

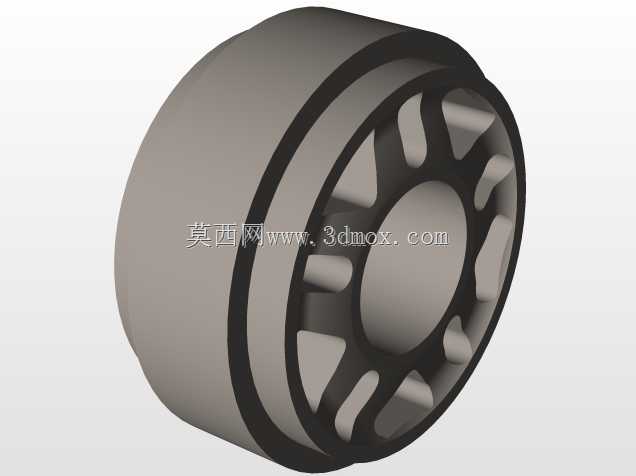

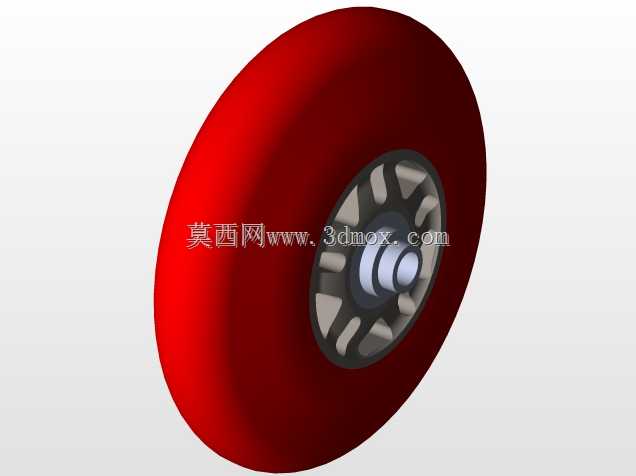

　　轮组部分采用直径100mm的高弹PU轮，轮芯为PP材质内嵌608zz深沟球轴承，轴承与轮轴的配合采用过渡配合，轮轴与车架安装座之间设置了橡胶减震衬套，能够过滤铺装路面上的细小颠簸，后轮上方集成了踩压式刹车结构，刹车块采用耐磨橡胶材质，踩下刹车踏板时刹车块直接贴合后轮轮面，制动力度随踩压力度线性变化，避免急刹导致的前倾风险。转向部分的立管与前叉采用一体化焊接结构，前叉开档尺寸为110mm，刚好适配前轮组的安装宽度，把套采用高密度橡塑海绵材质，把套长度120mm，表面设置了环形防滑槽，握持时的贴合度较好，长时间握持也不会出现硌手的问题。

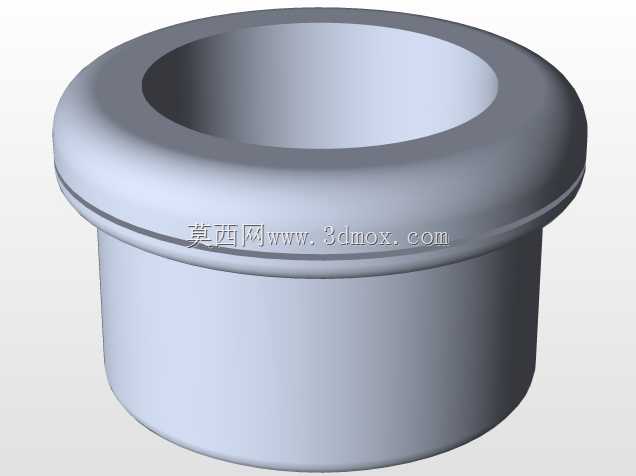

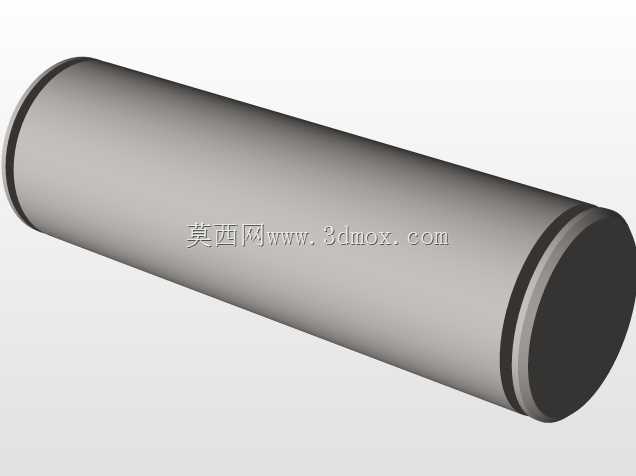

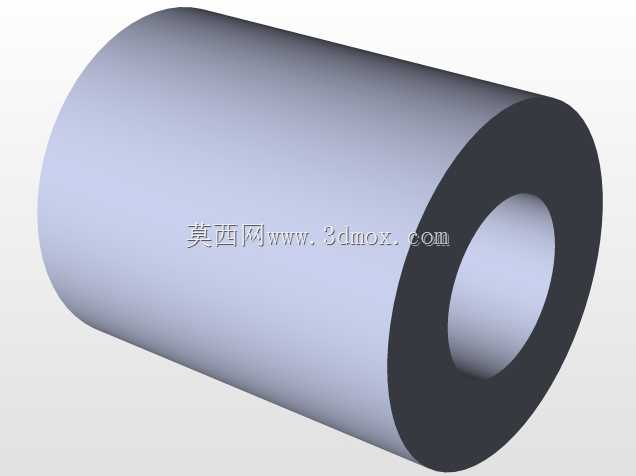

　　设计过程中对安装边界做了充分的考量，整车所有紧固件均采用标准公制规格，立杆折叠机构的转轴直径为8mm，配合的轴套采用自润滑尼龙材质，长期使用无需额外加注润滑脂即可保证转动顺畅，折叠锁扣的解锁按键设置在立杆前侧，按键表面做了圆弧过渡处理，按压行程为5mm，解锁时仅需单手握持把套同时用拇指按压按键即可完成折叠操作，无需双手配合调整姿态。整车展开后的整体尺寸为长820mm、宽140mm、立杆最高伸展高度980mm，折叠后尺寸为长380mm、宽140mm、高260mm，整车自重控制在4.2kg，无论是手提携带还是推行都不会有过重的负担。

　　在结构细节的处理上，所有的金属件边缘都做了R2的圆角倒钝处理，避免尖锐边角在使用或者携带过程中划伤使用者，踏板与后轮安装座的连接采用两颗M6内六角螺栓固定，螺栓头部做了沉头处理，不会突出踏板表面影响踩踏，前叉与前轮的连接采用带防松螺母的轮轴结构，螺母采用尼龙圈防松设计，长期颠簸骑行也不会出现螺母松动脱落的问题。整车的结构设计没有多余的装饰性部件，所有结构件都兼顾功能与强度需求，比如立杆上的伸缩定位孔不仅承担高度调节的定位功能，孔位周边的翻边结构还能提升立杆的径向抗扭强度，在转向施加侧向力时，立杆的抗扭刚度比同壁厚的光管提升30%左右。

　　针对日常使用中可能出现的磨损问题，所有的转动配合部位都预留了磨损补偿间隙，比如折叠锁扣的锁舌与卡槽之间预留了0.2mm的初始间隙，随着锁舌磨损可以通过锁扣上的调节螺丝调整锁止间隙，保证长期使用后折叠机构依然不会出现松旷异响。轮组的轴承采用标准件设计，磨损后可以直接更换市售的标准608zz轴承，无需定制专用配件，降低了后期维护的成本。刹车块的安装采用卡槽式结构，磨损后仅需向外滑出旧刹车块、推入新刹车块即可完成更换，不需要拆卸其他结构部件，日常维护十分便捷。
