手拧式G型夹持工装结构设计

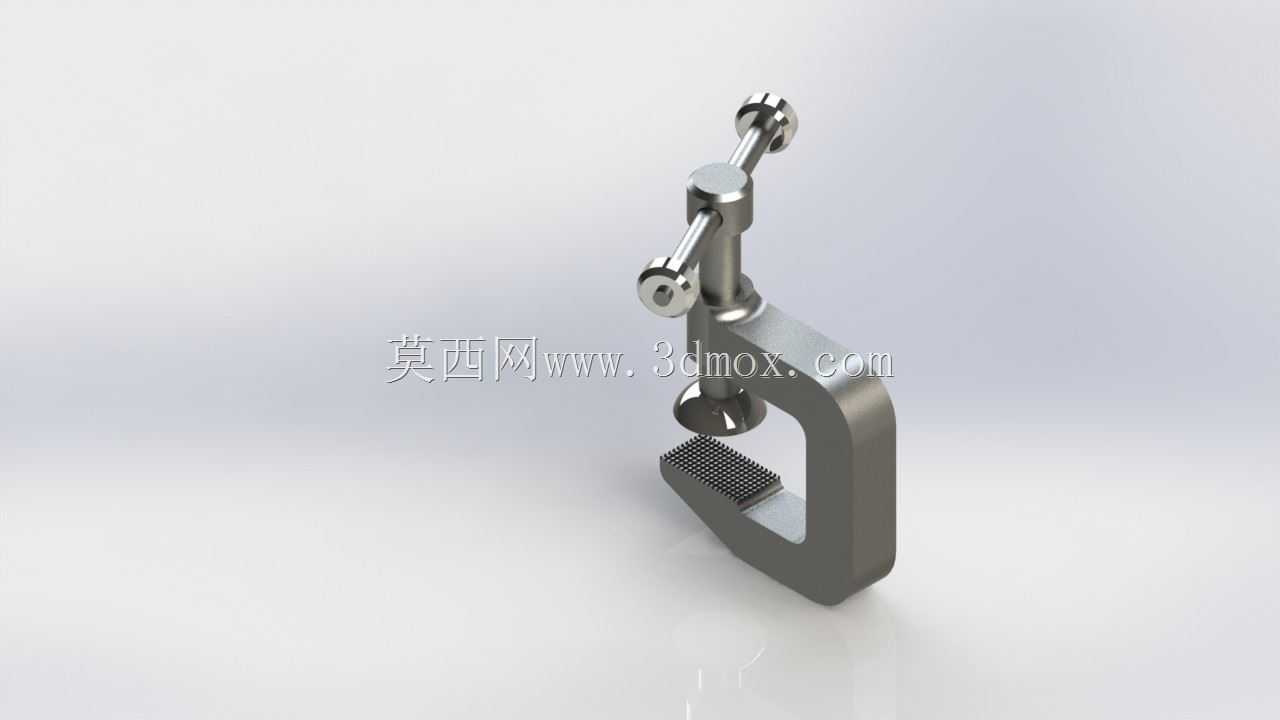

　　日常在做小零件粘接、工件临时定位、薄板件钻孔固定的时候，经常会碰到需要快速压紧但又不想动用液压或者气动夹具的场景，这类手拧式G型夹就是适配这类轻载夹持需求的常用工装。从结构上看，整个夹体采用一体式C型框架设计，框架的开口深度决定了可夹持工件的最大伸入距离，框架的喉深在设计时做了等强度过渡，在夹持受力最大的拐角位置做了圆弧加厚处理，避免长期受力出现应力集中导致框架开裂，夹体的内侧基准面做了铣平处理，保证和工件接触时的平面度，不会因为接触面倾斜导致夹持打滑。顶部的施压组件采用双杆手拧结构，相比传统单杆手拧的夹具，双杆结构可以在施加相同拧紧力矩的时候获得更大的轴向压紧力，操作时不需要额外借助扳手，直接用手转动横杆就能完成压紧和松开，

　　压头位置做了可自由转动的压盘设计，压盘端面带有细密的网格滚花，接触工件的时候可以增大摩擦力，同时压盘和螺杆之间是间隙配合，拧紧螺杆的时候压盘不会跟着螺杆一起转动，避免压盘旋转刮花工件表面。夹体底部的承托面同样做了滚花处理，和顶部压盘上下对应，当工件被夹持在两个面之间时，上下两处滚花结构可以形成双向防滑约束，即使夹持表面比较光滑的金属或者塑料件，也不会在加工受力时出现工件移位的情况。在设计这类夹持结构的时候，首先要确定的是最大开口距离，也就是压盘完全升起时和底部承托面之间的垂直距离，这个尺寸决定了可夹持工件的最大厚度，日常维修、装配场景下常用的规格开口范围在50到150毫米之间，足够覆盖大多数小型工件的夹持需求。

　　螺杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，长期反复松紧也不会出现螺纹滑牙的问题，螺杆和夹体顶部的螺纹孔做了足够长度的啮合，保证压紧时螺纹受力均匀，不会出现偏载导致的螺杆卡滞。手拧横杆和螺杆是垂直贯通连接，横杆两端做了圆滑的球面处理，操作的时候不会硌手，即使手上沾了少量油污也能顺利施力转动。这类夹具的安装边界比较灵活，本身不需要固定在工作台面上，使用时直接卡在需要夹持的工件位置即可，也可以反向将夹体固定在工作台边缘，作为临时的工件定位靠山使用，在做小件焊接、电子元件组装、木工小零件粘接的时候，这种灵活的夹持方式比固定式台钳的适用场景更广。从受力角度分析，

　　夹持时螺杆施加的轴向力会沿着夹体的C型框架传递到底部承托面，整个框架形成一个封闭的受力回路，设计时框架的截面厚度经过校核，在额定夹持力下框架的变形量控制在0.1毫米以内，保证夹持的刚性，不会因为夹持力过大导致框架张口变形，影响夹持精度。压盘的直径设计也做了优化，不会因为直径太小导致工件被压出压痕，对于表面要求较高的工件，还可以在压盘和承托面加装橡胶或者铜质垫片，进一步保护工件表面。和传统的快速夹具相比，这种手拧式G型夹没有复杂的连杆结构，整体零件数量少，日常使用基本不需要维护，即使螺杆位置进了少量切屑或者灰尘，清理之后就能正常使用，耐用性很强。在三维建模过程中，需要重点关注螺纹副的配合间隙、压盘的转动自由度、夹体拐角处的应力分布，尤其是夹体的C型开口位置，要避免出现尖锐的直角过渡，防止热处理或者受力时出现开裂，同时要保证压盘的中心和底部承托面的中心在同一条垂直线上，避免夹持时出现偏载，导致工件被夹翘。这类夹持工具除了生产车间使用，在日常设备维修、家装固定、手工制作场景下也有很高的使用率，结构简单可靠，操作便捷，不需要额外的动力源就能提供稳定的夹持力，是轻载夹持场景下性价比很高的工装选择。
