两爪式轴承拔轮拆卸拉马结构

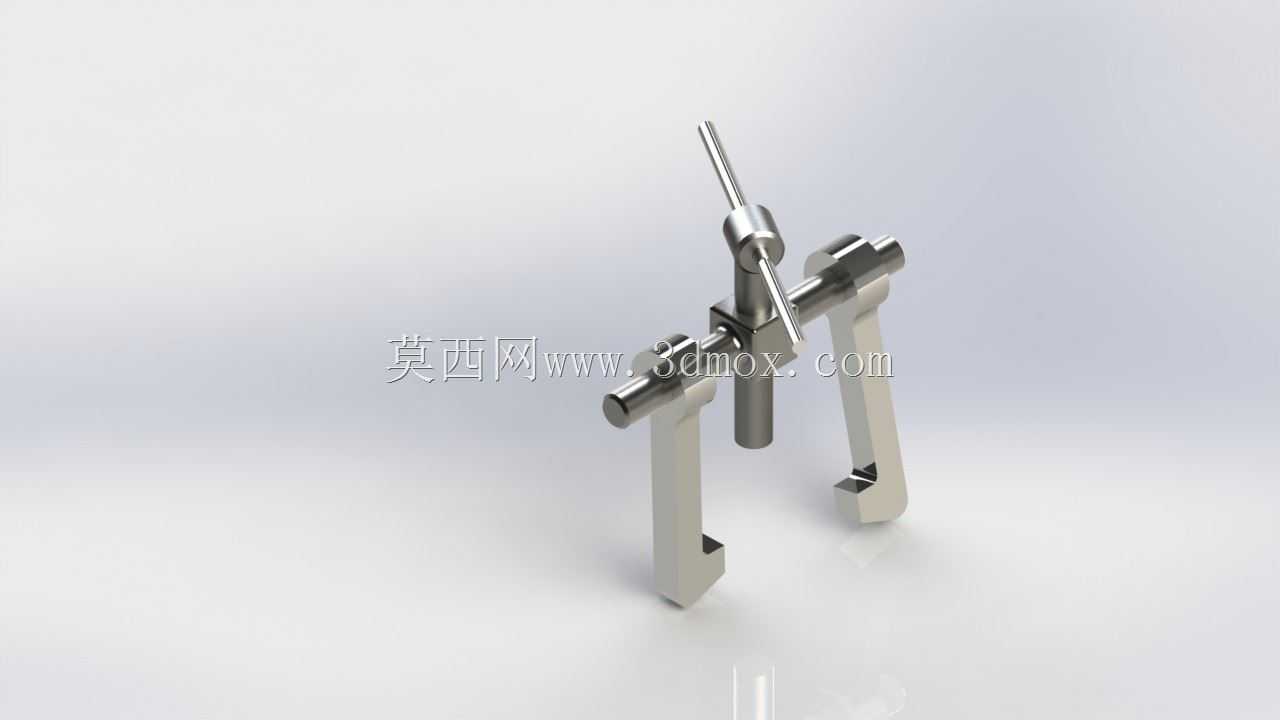

　　在设备运维、机械装配的现场场景里，轴系部件的拆卸一直是高频且考验工具适配性的作业环节，过盈配合的轴承、皮带轮、联轴器等零件，无法通过敲击完成无损拆卸，两爪拉马正是针对这类作业需求设计的手动拆卸工具。从结构设计逻辑来看，这款拉马采用对称双勾爪布局，配合中心顶压螺杆的施力结构，作业时两个勾爪分别卡入待拆卸零件的外侧端面卡槽或贴合零件背面受力边，中心螺杆的顶尖对准轴端的中心定位孔，通过转动螺杆顶部的加力杆，将螺杆的旋转运动转化为轴向的顶推力，反向带动勾爪将待拆卸零件平稳从轴上拉出，全程施力沿轴的中心轴线方向，不会对轴身、零件配合面造成偏载损伤。

　　不同于三爪拉马的圆周均匀受力特性，两爪结构的拉马对作业空间的适配性更强，在部分周边有管线、结构件遮挡，无法容纳三个勾爪同时伸入的狭窄安装位置，两爪布局可以从间隙较大的两个方向伸入卡合零件，适配更多非规则安装空间的拆卸需求。勾爪部分采用L型受力结构，勾接端面做了加厚处理，避免大拉力下勾爪出现变形、断裂问题，勾爪与横梁的连接采用可滑移的锁紧结构，能够根据待拆卸零件的外径尺寸调整两个勾爪的间距，适配一定直径范围内的盘类、套类零件拆卸，无需针对单一尺寸零件配备专用工具。

　　中心顶压螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的受力更均匀，能够承受更大的轴向顶推力，同时具备更好的自锁性能，在转动加力杆施力的过程中不会出现受力回退的问题，作业过程更稳定。螺杆顶部的加力杆采用穿杆式设计，可根据所需顶推力的大小调整穿杆的伸出长度，利用杠杆原理降低手动施力的强度，在拆卸过盈量较大的零件时，也可通过套管延长加力杆的力臂，获得更大的顶推力，无需额外配备液压辅助装置即可完成常规过盈配合件的拆卸作业。

　　从安装边界与尺寸适配来看，这款拉马的勾爪开合行程覆盖常规中小型设备的轴承、皮带轮拆卸尺寸范围，勾爪的深度尺寸适配常见轴伸端的零件安装位置，不会出现勾爪长度不足无法卡到零件背面的问题，整体结构采用金属材质一体加工成型，各连接部位的配合间隙控制在合理范围，施力过程中不会出现明显的结构晃动，保证顶推作用力始终沿轴线方向传递。在实际运维作业中，这类手动两爪拉马多用于机修车间、生产线设备维保、小型机电设备维修等场景，无需外接动力源，单人即可完成操作，相比液压拉马结构更简单，维护成本更低，日常存放无需考虑密封件老化、液压油泄漏等问题，适合作为常规维修工位的常备工具。

　　设计过程中需要重点考量几个受力关键点：首先是勾爪的抗弯强度，在最大顶推力工况下，勾爪的L型弯折位置是应力集中区域，需要通过合理的圆角过渡、截面厚度设计避免应力集中导致的断裂；其次是横梁与勾爪的连接锁紧结构，需要保证在受拉状态下勾爪不会出现滑移脱开的问题，锁紧位置的接触面需要做防滑处理，同时保证调整间距时操作顺畅；另外中心螺杆的顶尖部分需要做淬火硬化处理，避免顶压轴端中心孔时出现顶尖变形、打滑的问题，顶尖的端部采用小圆弧过渡，既能保证与中心孔的贴合定位，又不会因为尖锐端部压溃轴端的定位孔结构。整体结构没有多余的复杂零件，所有部件都具备明确的功能指向，拆装维护方便，当勾爪、螺杆出现磨损后可单独更换配件，延长工具的整体使用寿命。
