带侧翼导流结构的筒状曲面连接构件

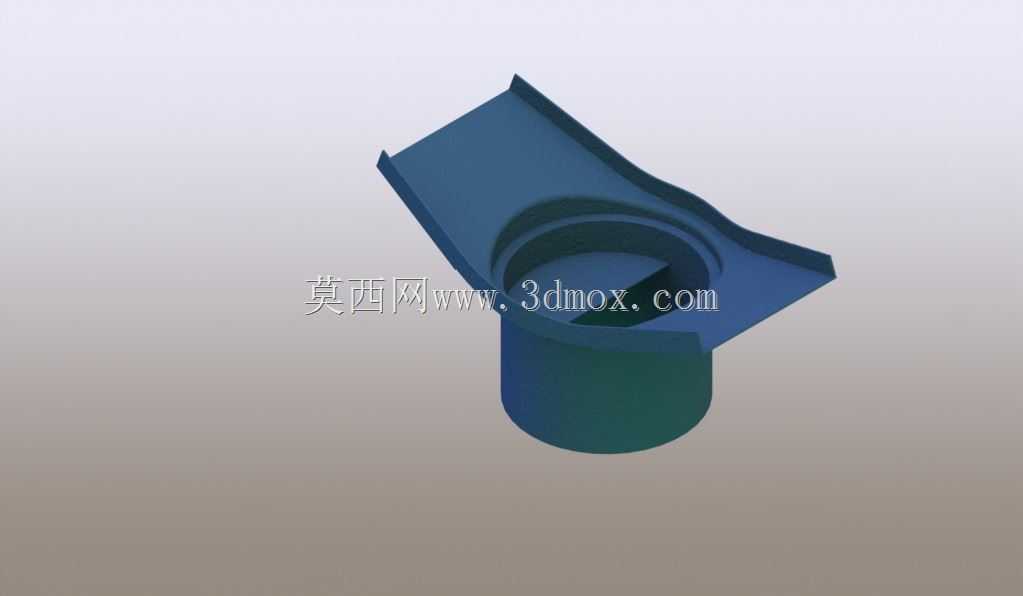

　　这类带侧翼导流结构的筒状曲面构件，常见于流体输送系统的末端转向衔接工位，也可作为小型料道的中转落料接口使用，在轻工包装、粮食输送、小型化工流体分配场景中都能见到同类结构的应用。从实际使用场景来看，构件下部的圆柱段主要承担插接固定功能，可直接嵌入对应管径的安装基座或者管道端口，圆柱段的外壁做了等径公差控制，装配时能保证与对接件的同轴度，避免安装后出现偏斜漏料或者流体泄漏的问题。上部延伸出的不对称侧翼曲面，是整个构件的功能核心区，曲面的弧度走向完全匹配物料或者流体的转向轨迹，能让介质从侧翼上方导入后，顺着曲面顺滑汇入下部的圆柱通道，减少介质流动过程中的冲击、挂壁或者残留问题。

　　设计这类曲面构件时，首先要确定下部圆柱段的安装边界，圆柱段的轴向长度需要满足插接深度要求，既要保证插接后有足够的配合面防止松脱，又不能过长导致与基座内部的其他结构产生干涉，圆柱段的外径公差通常按照过渡配合的精度取值，兼顾装配便利性和连接稳定性。侧翼部分的曲面构建不能只追求外观流畅，需要结合介质的流动角度做曲率调整：侧翼的两个延伸边做了微向上的翻边结构，能防止介质流动时从侧边溢出，曲面与圆柱段的衔接位置做了大圆角过渡，避免出现直角积料区，尤其是输送粉状、颗粒状物料时，平滑的过渡曲面能大幅减少物料残留，降低设备清理维护的频率。

　　从结构强度角度考虑，侧翼与圆柱段的连接位置是应力集中区域，建模时需要在衔接处做均匀的壁厚过渡，不能出现壁厚突变的情况，防止注塑或者机加工过程中出现缩痕、应力开裂的问题，整个构件的壁厚保持均匀一致，适配常见的注塑成型或者3D打印加工工艺，不需要额外设计复杂的抽芯结构，降低加工难度。侧翼的外轮廓边界做了切边处理，安装时可以和周边的导料板或者导流槽做平面贴合，不需要额外加工适配垫片，减少装配环节的工作量。

　　实际选型应用时，需要根据对接管道的内径确定下部圆柱段的外径尺寸，同时结合上方来料的宽度调整侧翼的延伸长度，若用于流体输送场景，可在曲面内壁做抛光处理降低流动阻力，若用于固体物料输送，可适当增加曲面壁厚提升耐磨性能。这类曲面构件的建模过程需要重点关注曲面的连续性，保证侧翼曲面与圆柱面的G2连续，避免出现折线棱边影响介质流动，同时要校验整个构件的安装空间，确保侧翼延伸后不会与周边的设备机架、传动部件产生运动干涉，尤其是在有往复运动机构的设备上，需要预留足够的安全间隙。
