蒸汽机组配套装配汽缸结构设计

　　在工厂产线布局规划阶段，蒸汽机组的核心执行部件选型直接决定整条动力输送链路的运行稳定性，这款装配汽缸正是面向中小功率蒸汽机组的动力输出端配套设计，可直接集成进蒸汽分配、工位动力输出的机组模块中，承担蒸汽压力向直线机械动作的转换职能。从实际落地场景来看，这类汽缸多应用在轻工制造、食品加工、小型化工产线的蒸汽动力工位，比如物料蒸制环节的舱门启闭、蒸汽管路的通断执行、轻载工位的往复推送动作，相比气动气缸，它可直接利用机组产生的蒸汽作为动力源，无需额外布设压缩空气管路，能有效简化厂区动力管线的布局复杂度，降低配套设备的投入成本。

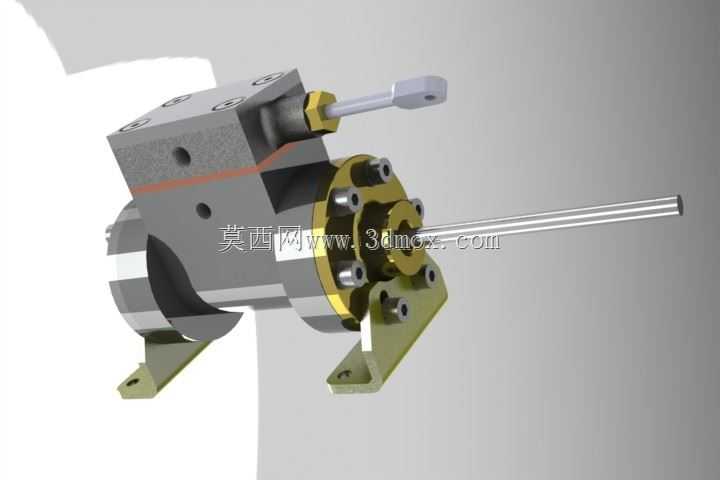

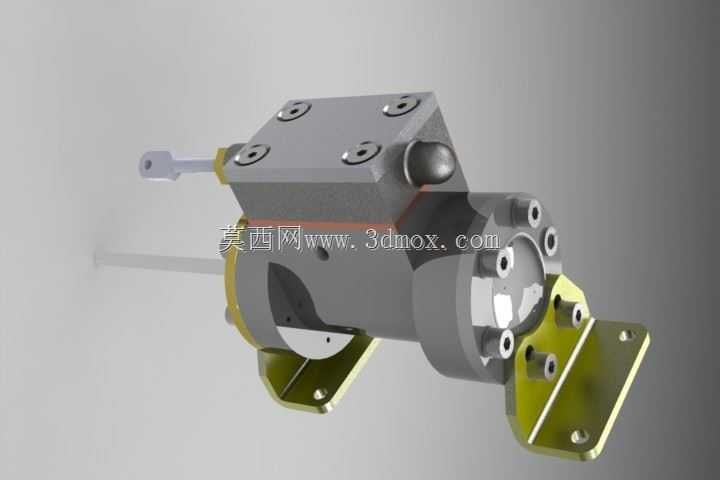

　　从功能特性来看，这款汽缸采用分体式装配结构，缸体部分采用方形安装基座设计，基座上预留了四个沉头安装孔，可直接通过螺栓固定在机组的安装面板上，安装孔的孔位公差按照H7级精度设计，能保证安装后缸体轴线与执行端的动作方向同轴度控制在0.02mm以内，避免长期运行出现偏磨导致的蒸汽泄漏问题。缸体侧部预留了蒸汽接入端口，端口采用标准锥管螺纹设计，可直接对接厂区的蒸汽输送铜管，端口内部集成了缓冲气槽结构，在蒸汽通入瞬间可减缓高压蒸汽对活塞端面的直接冲击，降低动作启停阶段的撞击噪音，同时能延长活塞密封件的使用寿命。

　　设计阶段重点考量了现场维护的便捷性，汽缸的端盖部分采用螺栓连接的可拆卸结构，端盖与缸体之间采用金属缠绕垫片密封，可耐受180℃的饱和蒸汽温度，当长期运行出现密封件磨损时，现场运维人员无需将整个汽缸从机组上拆除，仅需拆卸端盖的固定螺栓即可更换内部的活塞密封圈，大幅缩短设备的停机维护时间。汽缸的动力输出端采用双导向杆结构，相比单杆输出结构，它可承受一定的径向负载，在推送带偏心重量的工件时不会出现活塞杆弯曲变形的问题，导向杆表面做了氮化处理，表面硬度达到HRC55以上，长期往复运行的磨损量可控制在0.01mm/千小时以内，能满足工厂连续化生产的运行要求。

　　从安装边界尺寸来看，这款汽缸的整体安装长度控制在220mm以内，缸体主体的最大宽度为85mm，安装基座的厚度为22mm，输出杆的最大伸出行程为60mm，在做工厂布局规划时，仅需在机组安装面板上预留100*100mm的安装区域，同时在输出端预留70mm的动作避让空间即可完成安装，不会占用过多的机组安装空间，可适配多数紧凑型蒸汽机组的布局要求。汽缸侧部还预留了手动操作杆结构，在设备调试或者蒸汽压力异常的应急场景下，运维人员可直接扳动手动杆实现活塞杆的手动伸缩，完成应急复位或者调试动作，无需额外拆卸管路泄压，进一步提升了现场操作的安全性。

　　在结构细节处理上，缸体的所有流道转角处都做了R3的圆角过渡，避免蒸汽流动过程中出现直角区域的冷凝水积聚问题，减少长期运行产生的水锤效应对缸体内部的冲击；安装支架部分采用折弯一体成型结构，支架与缸体之间采用两个定位销做位置固定，保证支架的支撑面与缸体轴线的平行度，避免安装后出现应力集中导致的支架断裂问题。整个汽缸的所有装配部件都采用互换性设计，同型号的零部件可直接替换，无需二次修配，能降低备件的储备难度，适合规模化的产线配套使用。
