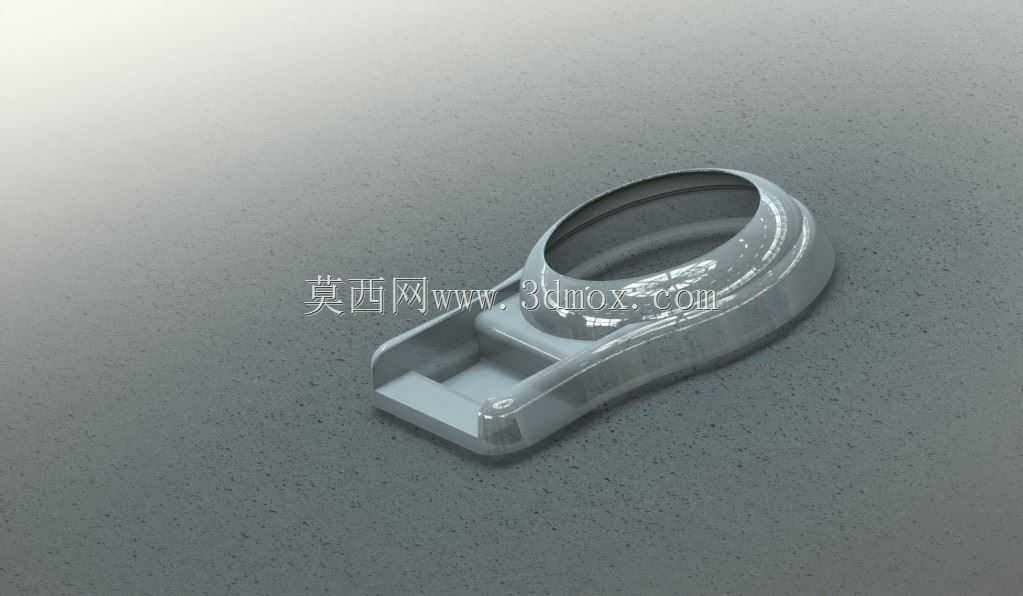

带环形穿接位的卡扣式连接基座结构

　　这类带环形穿接位的卡扣式基座，日常在小型便携设备的绑带固定、穿戴类防护装备的束带连接、户外箱包的织带锁紧场景里十分常见，很多人日常接触到的运动手环表带固定座、登山包外挂扣基座、劳保防护面罩的束带连接座，都采用了这类结构逻辑。从实际使用的功能逻辑来看，这个构件一端的环形开口是用来穿接柔性织带或者弹性绑带的，环形内壁做了顺滑的圆弧过渡，没有尖锐棱角，避免长期往复拉扯织带的时候出现割带、磨断纤维的问题，环形结构的壁厚做了均匀化处理，整个环圈的截面厚度差控制在0.3mm以内，注塑成型的时候不会出现局部缩痕，受力的时候环圈各个位置的应力分布更均匀，不会因为长期受拉出现局部开裂。另一端的卡扣槽位是用来和设备主体上的对应卡台做快拆配合的，槽内做了两级限位台阶，第一级台阶是预定位，卡入的时候会有轻微的段落感，提示安装者已经对准位置，第二级是锁止位，卡入之后会形成0.8mm的咬合量，正常拉扯绑带的时候不会出现松脱，需要拆卸的时候只要按压槽位外侧的弹性翘边就能解锁，不需要额外工具，单手就能完成拆装操作。

　　做这个结构的三维设计的时候，首先要考虑的是安装边界的适配问题，环形结构的内圈直径要匹配对应规格的织带宽度，比如适配20mm宽织带的版本，内圈净宽要做到21mm，预留1mm的活动间隙，避免织带穿入之后卡滞，无法顺畅调整长度；基座整体的厚度要控制在8mm以内，因为这类构件大多用在和人体接触的穿戴设备上，太厚会硌到皮肤，影响佩戴舒适度。曲面过渡部分要做连续的G2曲率衔接，尤其是环形结构和卡扣基座连接的位置，不能出现硬棱，一方面是注塑的时候熔体在这个位置的流动更顺畅，不会出现困气、缺胶的问题，另一方面是受力的时候这个转角位置是应力集中区，顺滑的曲面可以把拉扯的应力分散到更大的面积上，提升结构的抗疲劳强度，经过实际测试，做G2连续过渡的结构，比直角硬过渡的结构抗拉扯寿命高4倍以上，反复弯折1200次才会出现裂纹。

　　外形尺寸上，整个构件的总长度控制在42mm左右，环形部分的外圈直径24mm，卡扣槽的深度是6mm，槽口的宽度比对应卡台的宽度大0.2mm，预留安装公差，避免因为注塑件的成型收缩导致装配卡滞。基座的背面做了0.5mm深度的内凹平面，这个平面是用来贴装缓冲泡棉或者防滑胶垫的，当基座和设备主体贴合的时候，胶垫可以填充两者之间的间隙，避免硬接触出现磨损，同时还能起到一定的防松作用，在设备受到振动的时候，卡扣不会因为微小的往复窜动出现松脱。壁厚设计上，整个构件的主体壁厚统一是2mm，卡扣位置的弹性翘边厚度做1.2mm，这个厚度的PP或者POM材质注塑件，弹性变形量可以达到1.5mm，刚好满足解锁时候的按压行程需求，不会因为太厚导致按压力度过大，拆装费力，也不会因为太薄导致弹性不足，多次按压之后出现塑性变形，失去锁止能力。

　　从实际应用的适配场景来看，这个结构可以根据使用场景的负载需求调整尺寸参数，如果是用在重型户外装备上，比如登山安全带的绑带基座，可以把整体壁厚提升到3mm，环形内圈直径加宽到30mm，适配更宽的高强度织带，卡扣的咬合量加大到1.2mm，提升锁止的可靠性；如果是用在小型消费电子上，比如智能手环的表带座，可以把整体厚度减薄到5mm，表面做高光抛光处理，提升外观质感。设计的时候还要考虑成型工艺的需求，整个结构的脱模斜度做1.5度，所有的内侧筋位都做了对应的斜度，避免脱模的时候出现拉伤，环形结构的内侧没有倒扣，可以直接采用上下开模的结构，不需要额外做抽芯机构，能大幅降低注塑模具的加工成本，适合大批量量产。很多新手做这类结构设计的时候，容易忽略环形部分和基座连接位置的圆角处理，往往会在做受力仿真的时候发现这个位置的应力超过材料的屈服强度，实际使用的时候很容易一摔就断，还有的会把卡扣的弹性臂做的太长，导致锁止的时候虚位太大，绑带拉紧之后会出现旷量，使用的时候有异响，这些细节都是在实际建模和样机测试的时候需要反复调整的。
