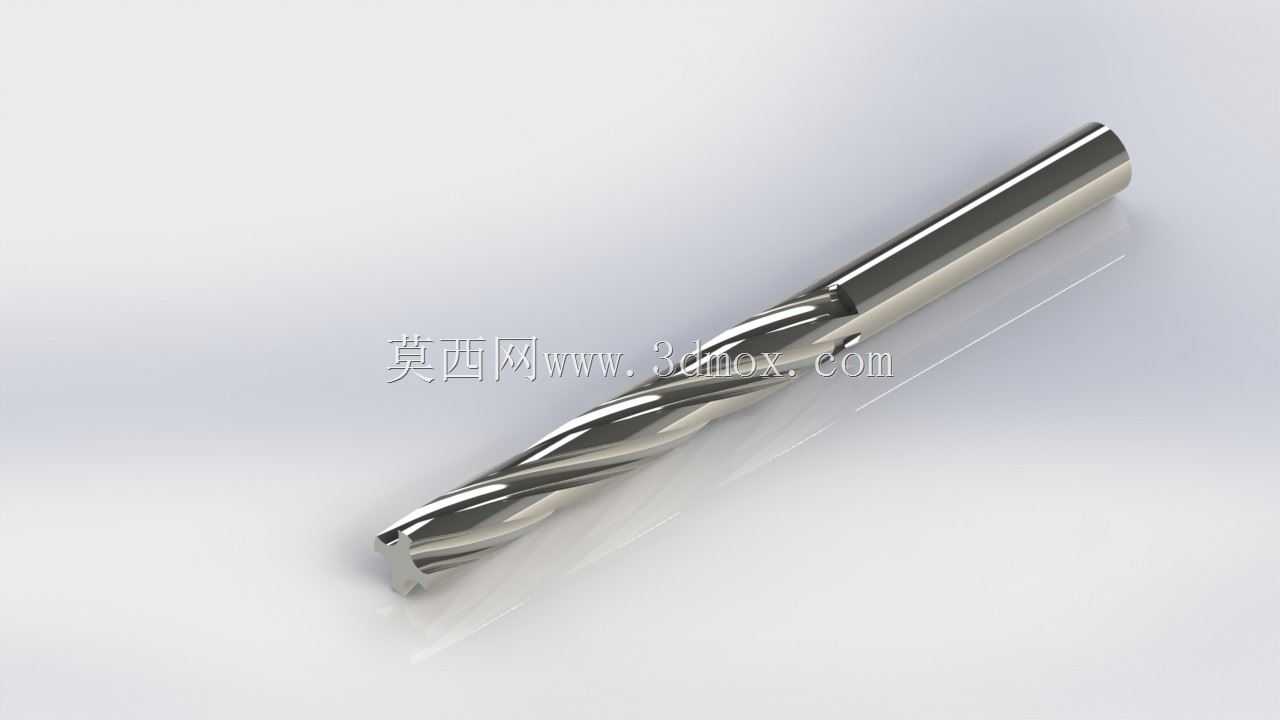

直柄硬质合金麻花钻结构设计

　　在金属切削加工领域，孔加工占比接近所有机加工工序的三分之一，而麻花钻作为孔加工最常用的刀具，其结构设计合理性直接决定了加工效率、孔位精度以及孔壁表面质量。这款直柄硬质合金麻花钻的设计，首先围绕通用机加工场景的装夹适配性展开，直柄结构可适配绝大多数台式钻床、立式加工中心、摇臂钻床的标准钻夹头，无需配套专用的刀柄套，装夹时的同轴度控制在0.02mm以内，能有效避免高速转动时的径向跳动，减少钻孔过程中的偏摆问题。

　　从切削功能设计来看，钻头的螺旋槽采用了等导程优化设计，槽型截面经过圆弧过渡处理，相比普通高速钢钻头的槽型，排屑空间提升了18%左右，钻削钢材时产生的带状切屑可顺着螺旋槽顺畅排出，不会出现切屑堵塞在孔内刮伤孔壁、甚至扭断钻头的问题。两条主切削刃采用对称刃磨设计，刃倾角经过反复验证调整，钻削时轴向受力均匀，钻入工件时不会出现滑移跑偏的情况，针对普通碳钢、合金钢、有色金属等常见加工材料，都能保持稳定的切削状态。钻芯厚度采用渐变式设计，从钻尖位置向柄部方向逐渐增厚，既保证了钻尖的切削锋利度，又提升了刀体整体的抗扭刚性，在大进给量钻削时不会出现刀体弯折的失效问题。

　　在安装边界与尺寸适配方面，这款钻头的直柄部分公差严格按照h6级精度控制，装夹时与钻夹头的配合间隙极小，高速旋转时的动平衡表现优异，可适配最高8000转/分钟的钻削转速。刃带部分采用窄刃带设计，与孔壁的接触面积更小，钻削过程中的摩擦阻力更低，既能减少钻头的磨损速度，又能降低钻孔时的切削热产生，延长刀具的连续使用寿命。钻尖的顶角设置为118度，这是通用加工场景下的最优角度，兼顾了锋利度与刃口强度，既可以钻削硬度较低的铝合金、铜材，也能应对硬度在HRC30以内的调质钢材，无需针对常规材料重新刃磨角度。

　　实际生产应用中，这类钻头广泛覆盖普通机械加工车间的日常钻孔工序，不管是零件的安装孔加工、模具的工艺孔预制，还是设备维修现场的现场配孔作业，都能稳定适配。设计过程中还考虑了重磨的可行性，当主切削刃磨损后，只需在工具磨床上按照原有角度重新刃磨钻尖部分，即可恢复切削性能，刀体的整体刚性不会因为多次重磨出现明显下降，能有效降低生产现场的刀具使用成本。相比焊接式硬质合金钻头，整体硬质合金的刀体结构抗震性更好，在数控设备上进行深孔钻削时，也能保持稳定的孔径精度，不会出现孔径扩大、孔壁锥度超差的问题。
