六缸径向排布气动动力输出装置结构

　　在小型气动动力单元的选型场景里，这类六缸径向布局的气动动力结构，常被用于对动力输出平顺性有要求、安装空间呈中心辐射受限的工况，比如小型气动工装的动力源、教学演示台架的动力模块、低压气动驱动的小型输送机构动力端。区别于直列或者V型排布的气动缸结构，径向布局的核心优势在于所有做功单元围绕中心曲轴的回转中心均匀分布，每一组缸体的推力方向都沿回转半径指向中心，曲轴受力不存在单侧偏载的问题，运转过程中轴系的动平衡更容易调校，不需要额外加装大质量的平衡块就能实现低振动的动力输出。

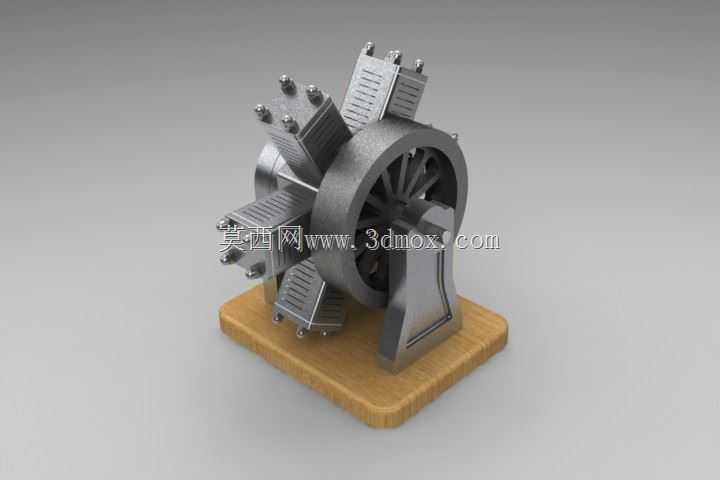

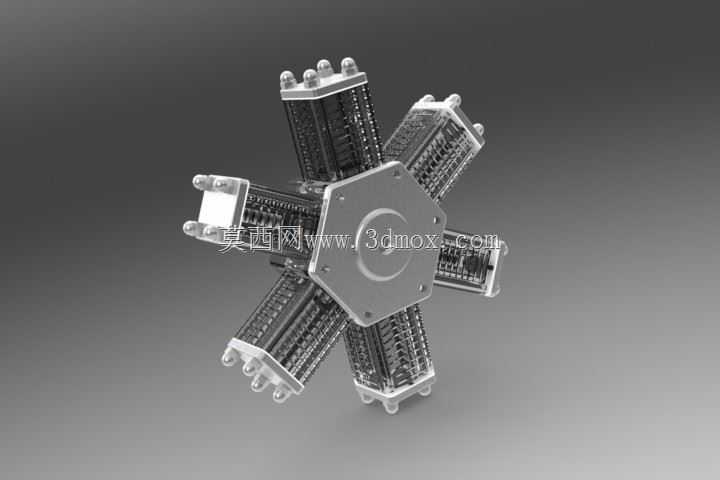

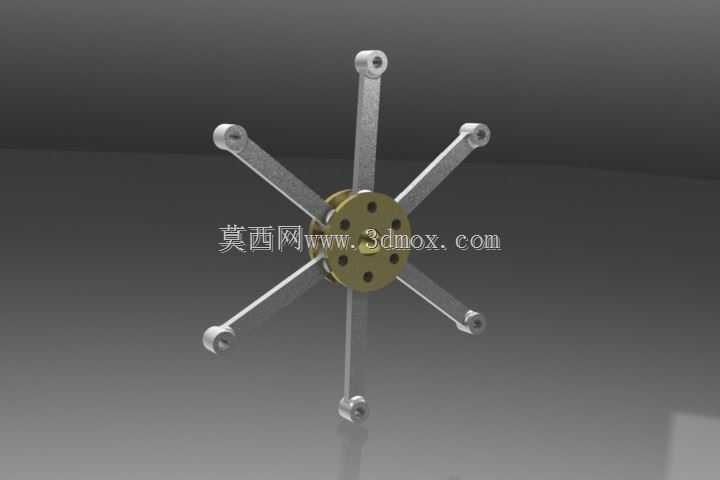

　　从结构设计逻辑来看，这套装置的核心是中心的回转盘集成曲轴输出端，六根气动推杆沿圆周60度夹角均匀排布，每根推杆的末端都设计有与中心盘铰接的连接位，推杆的另一端为气动作用端，工作时压缩空气依次通入不同相位的缸体，推动推杆做直线往复运动，通过铰接结构将直线推力转化为中心盘的回转扭矩，最终从中心轴端输出旋转动力。这种排布的另一个优势是进气路径的布置可以沿中心轴做集成式配气，不需要在外侧布置复杂的分气管路，配气阀组可以直接集成在中心回转体的端面上，随轴同步转动完成相位配气，大幅减少了外接管路的数量，也避免了管路随部件运动产生的弯折磨损问题。

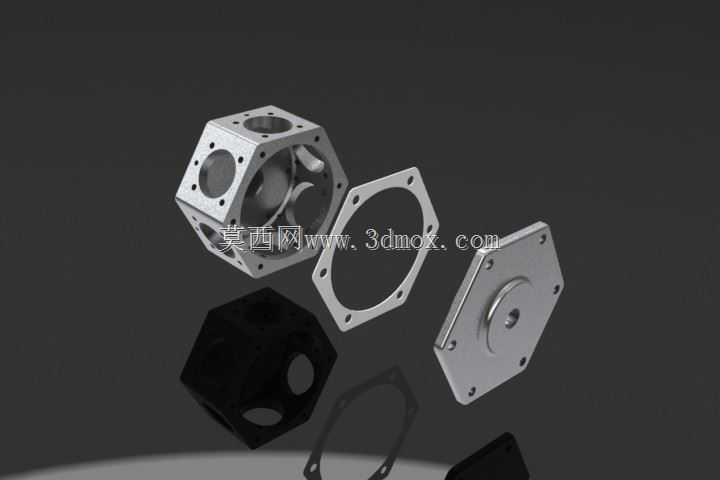

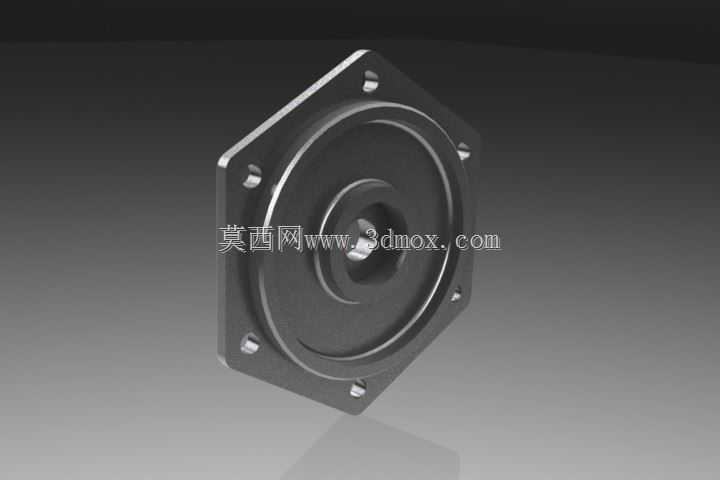

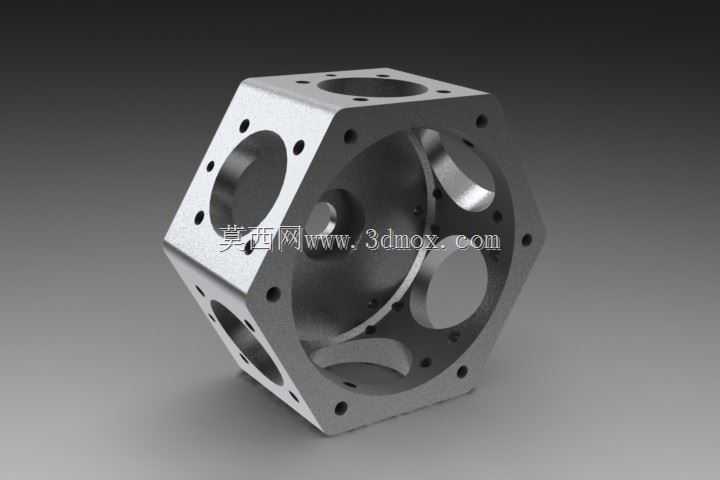

　　在安装边界的考量上，这类径向结构的整体外轮廓为正六边形包络，最大外径由单根推杆的伸出总长度决定，中心安装基准为输出轴的轴径与端面安装孔位，安装时只需要保证中心轴的回转轴线与负载输入端的轴线同轴度控制在公差范围内即可，不需要像直列结构那样预留单侧缸体的排布空间，对于安装面为圆形、周边空间均匀受限的装配场景适配性更强。从功能特性上，六缸的排布让动力输出的扭矩脉动频率更高，相邻两个缸的做功相位差仅为60度，相比三缸、四缸的径向结构，输出扭矩的波动幅度更小，在带动低惯量负载运转时不会出现明显的转速顿挫，对于需要稳定转速输出的小型气动设备，比如小型气动传送带、气动演示教具、低压气动工具的动力端，这类结构能省去额外的飞轮稳速结构，进一步压缩整体的体积与重量。

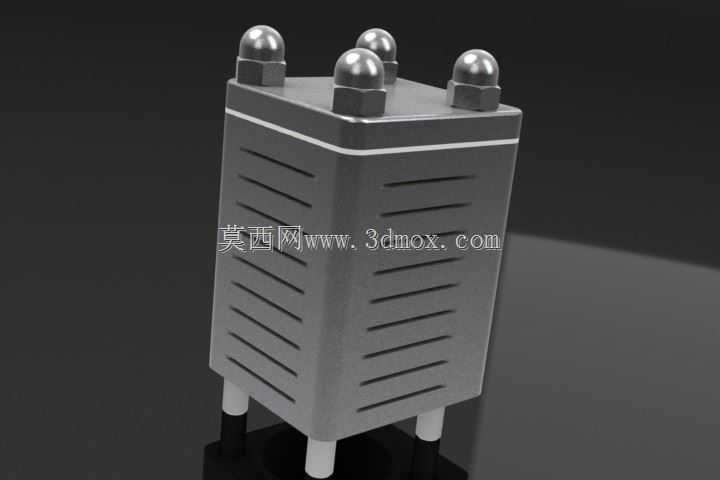

　　设计过程中需要重点关注的是每根推杆与中心盘铰接点的间隙控制，间隙过大会导致换向时产生冲击噪音，同时也会损失一部分输出扭矩，间隙过小则会在运转过程中出现卡滞，尤其是在压缩空气含有少量冷凝水的工况下，铰接点的防锈与润滑结构需要做集成设计，避免长期运转后出现锈蚀卡滞。另外推杆的导向段需要保证足够的直线度，每根推杆的导向轴线必须严格指向中心回转点，哪怕存在极小的角度偏差，都会导致推杆在伸缩过程中出现别劲，加快导向密封件的磨损，导致漏气泄压、输出扭矩下降的问题。配气相位的匹配也是设计中的核心要点，需要根据推杆的行程长度计算好每个缸的进排气切换角度，保证前一个缸的推力行程尚未结束时，下一个缸已经开始进入做功行程，避免出现动力衔接的空程，保证输出扭矩的连续性。

　　在实际应用场景中，这类气动动力结构不需要像内燃机那样搭配燃油供给、点火、散热等复杂的附属系统，只需要接入稳定压力的压缩空气即可运转，对于防爆要求高的车间工况，比如化工车间的小型输送设备、易燃易爆环境下的工装动力源，不会产生电火花也没有高温排气，安全性远高于电动或者燃油驱动的动力装置。同时因为结构简单、拆解维护方便，也常被用于机械原理教学的实操台架，让学习者直观理解径向动力结构的运动原理、曲柄滑块的运动转化逻辑，相比内燃机模型，气动驱动的结构可以通过调整进气压力灵活改变输出转速与扭矩，教学演示的可调性更强。
