蒸汽机配套水平横梁离心泵用曲柄结构

　　在中小型往复式蒸汽机的动力输出端，这类曲柄结构是衔接水平横梁与离心泵动力输入端的核心传动部件，区别于常规内燃机的整体式曲轴，该结构采用分体式铰接设计，更适配老式蒸汽机低速大扭矩的动力输出特性，在小型固定式蒸汽动力泵站、老式工业生产线蒸汽驱动供水单元中应用广泛，承担着将水平横梁的往复直线运动转化为旋转运动，为离心泵提供持续旋转动力的核心作用。从实际工况适配角度看，这类曲柄的工作转速通常在每分钟几十转到一百余转，工作过程中需要持续承受横梁往复运动带来的交变冲击载荷，同时还要传递离心泵叶轮旋转所需的扭矩，因此铰接部位的配合间隙设计是整个结构的核心要点。设计过程中首先要匹配水平横梁的行程参数，曲柄的回转半径直接决定横梁的往复运动距离，

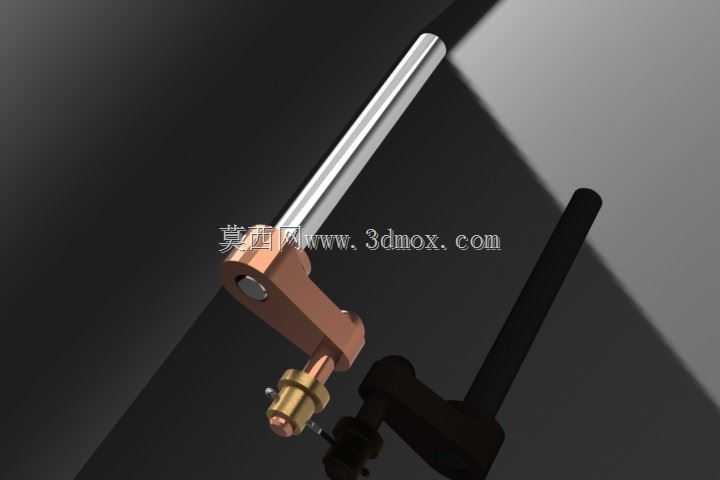

　　建模时需要先确定动力输入销的中心距，既要保证横梁运动到上下止点时不会出现机构卡死的问题，也要兼顾离心泵额定转速下的动力输出效率，避免曲柄半径过大导致的扭矩冗余或者半径过小造成的动力不足。从结构细节来看，长条形的曲柄主体采用合金钢材质的等截面杆身设计，杆身截面做了圆角过渡处理，避免应力集中在长期交变载荷下出现疲劳断裂，杆身一端的铰接孔内镶嵌有铜质衬套，衬套与横梁侧的连接销采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证铰接转动的灵活性，也避免间隙过大造成的运行冲击和异响；另一端的连接轴颈与曲柄主体采用过盈配合压装，轴颈表面做了淬火处理，硬度达到HRC45-50，适配离心泵端的轴承安装需求，保证长期运转下的耐磨性能。

　　安装边界方面，曲柄主体的宽度尺寸需要匹配横梁端部的铰接座开档尺寸，两侧预留不小于2mm的装配间隙，方便安装时的对位调整；连接轴颈的伸出长度需要覆盖离心泵侧联轴器的安装厚度，同时预留3mm左右的轴向窜动间隙，避免设备运行过程中热胀冷缩造成的轴端顶死问题；铰接销的直径需要根据传递的最大扭矩计算，保证在1.5倍额定载荷下不会出现剪切断裂，销的端部采用开口销锁止结构，防止运转过程中销子脱出造成设备故障。在实际装配调试环节，这类曲柄安装时需要先将铜衬套压入曲柄的铰接孔内，衬套两端要与曲柄端面齐平，压装后需要检查衬套内孔的圆度，避免压装变形造成的配合卡滞；连接轴颈压装后需要检测轴颈与铰接孔的平行度，平行度误差控制在0.01mm/100mm以内，否则会造成运转过程中横梁偏磨、离心泵轴承受额外径向力的问题。日常运维中，铰接部位需要定期加注润滑脂，铜衬套的磨损量超过0.3mm时就需要及时更换，避免间隙过大造成的冲击载荷传递到离心泵端，损坏泵的密封件和叶轮结构。不同于高速内燃机曲轴的多缸平衡设计，这类单作用曲柄因为适配单缸蒸汽机的工作特性，不需要做复杂的动平衡处理，只需要保证曲柄主体的质心尽量靠近回转中心，减少运转过程中的振动即可，杆身部分不需要额外做减重处理，足够的结构重量反而能起到一定的飞轮储能作用，平缓蒸汽机往复做功带来的转速波动，让离心泵的出水压力更稳定。从结构设计的合理性来看，分体式的结构相比整体锻造的曲轴，加工难度更低，后期维护更换易损件的成本也更小，

　　铰接部位的铜衬套属于易损件，更换时不需要拆卸整个曲柄主体，只需要拔出连接销就可以完成衬套更换，非常适合工业现场的快速运维需求，在没有大型加工设备的老式工厂场景下，这种结构的适配性远高于高精度的整体式曲轴。建模过程中需要重点关注各个配合面的公差设定，铰接孔与衬套的过盈量、衬套与连接销的间隙量、轴颈与轴承的配合公差都需要符合机械设计手册的对应要求，同时要预留出润滑脂通道的位置，在铰接孔侧面开设注油孔，直通衬套的内壁油槽，保证润滑脂能够顺利进入配合面，减少运转过程中的磨损。另外，曲柄与轴颈连接的部位做了加强凸台设计，凸台厚度比杆身厚3mm，分散压装和运转过程中的应力，避免轴颈根部出现应力断裂的问题，凸台与杆身的过渡圆角半径不小于5mm，进一步降低应力集中系数，提升结构的疲劳寿命。
