气缸管路弯管接头装配结构设计

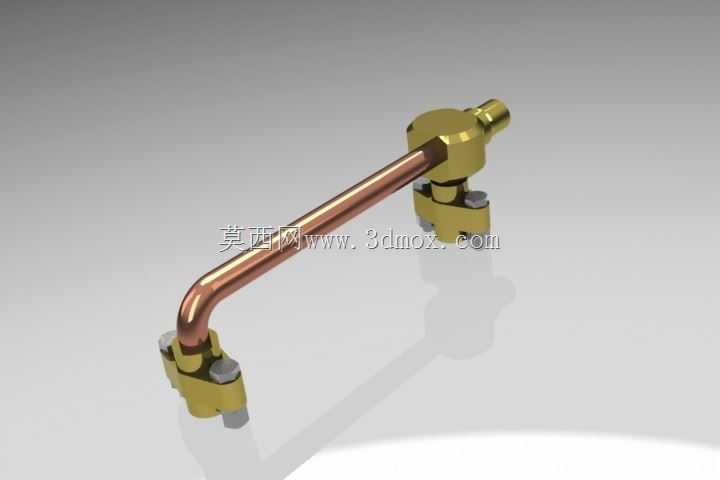

　　在气动执行机构的管路布设场景中，这类弯管式管路出口接头是压缩空气输送路径上的核心连接件，主要承担气缸气路转向、接口转接与密封固定的作用，常见于工业自动化生产线的气动工位、小型动力设备的气路排布、移动式气动工具的管路接驳环节，能够在有限的安装空间内完成气路的90度转向布设，避免管路过度弯折造成的气阻增大、管路折损漏气等问题。从结构设计逻辑来看，该组件采用弯管主体加两端快装卡套接头的组合形式，中间的紫铜弯管作为气路导通的主体通道，利用铜材本身的塑形韧性，可以在安装时根据实际布设需求做小幅度的角度微调，适配现场安装时的位置偏差，同时铜材内壁光滑，压缩空气流经时的压损更小，不会因为内壁粗糙造成紊流、积尘等问题。

　　两端的黄铜接头主体采用卡套式锁紧结构，配套的锁紧螺帽内置卡紧环，安装时将对应外径的气动管路插入接头端口，拧紧锁紧螺帽后，卡紧环会均匀咬合在管路外壁，同时挤压内部的密封胶圈形成径向密封，不需要额外缠绕生料带或者涂抹密封胶，拆装维护效率比传统螺纹接头提升40%以上，也避免了密封材料碎屑进入气路造成气缸、电磁阀卡滞的隐患。接头端部的竹节式倒刺结构，也可以适配软质气动软管的直接插接，搭配喉箍锁紧后能够承受1.0MPa以上的工作气压，满足常规工业气动系统的压力使用要求。从安装边界来看，该组件的整体安装占用空间集中在弯管的转弯半径范围内，两端接头的中心距与弯管的弯曲半径经过匹配设计，安装时不需要为管路转弯预留额外的大半径弯折空间，

　　在紧凑型气动阀岛、小型气缸组的密集排布场景中，能够有效压缩气路布设的整体空间，避免相邻管路之间的干涉磕碰。设计过程中需要重点关注弯管与两端接头的连接同轴度，若焊接或者压接过程中出现同轴度偏差，会造成安装时接头螺纹与对接端口错位，强行锁紧会造成接头螺纹滑牙、密封面偏斜漏气；同时卡套结构的锁紧行程需要经过反复验证，行程过短会造成卡紧力不足，气压波动时容易出现管路脱开，行程过长则会过度挤压管路造成通径缩小，甚至压裂硬质管路。在实际选型应用中，这类接头组件需要匹配对应气缸的气路通径，弯管的内径要与气缸进出气口的通径保持一致，避免通径突变造成的气阻变化影响气缸的动作响应速度；两端接头的连接形式可以根据现场管路类型灵活调整，

　　硬管连接时采用卡套结构，软管连接时可以更换为倒刺式接头，不需要整体更换组件，降低备件储备的品类压力。在长期使用过程中，铜质材质的抗腐蚀性能能够适配常规工业环境中的潮湿、少量油污的工况，不会像普通铁质接头那样出现锈渣脱落堵塞气路的问题，密封胶圈采用耐油丁腈橡胶材质，长期接触气动系统中的雾化润滑油也不会出现溶胀、老化开裂的问题，使用寿命能够达到普通塑料接头的3倍以上。在三维建模过程中，需要重点还原卡套结构的锁紧间隙、弯管的弯曲圆角、接头螺纹的配合公差，确保装配完成后各部件之间没有干涉，模拟安装时能够直观看到扳手操作的空间余量，避免实际安装时出现工具无法伸入、锁紧操作不到位的问题；同时建模时要还原内部的通道路径，方便后续做气路流场仿真时，直接提取内部流道模型分析压损情况，为后续的结构优化提供数据支撑。
