带轴齿轮轴类传动零件结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:490039
  • 带轴齿轮轴类传动零件结构设计
  • 带轴齿轮轴类传动零件结构设计
  • 带轴齿轮轴类传动零件结构设计

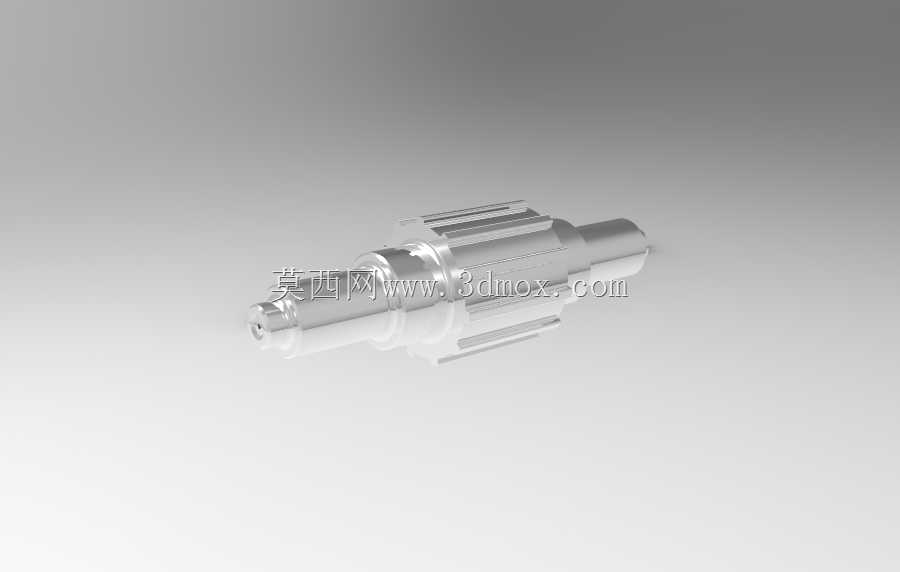

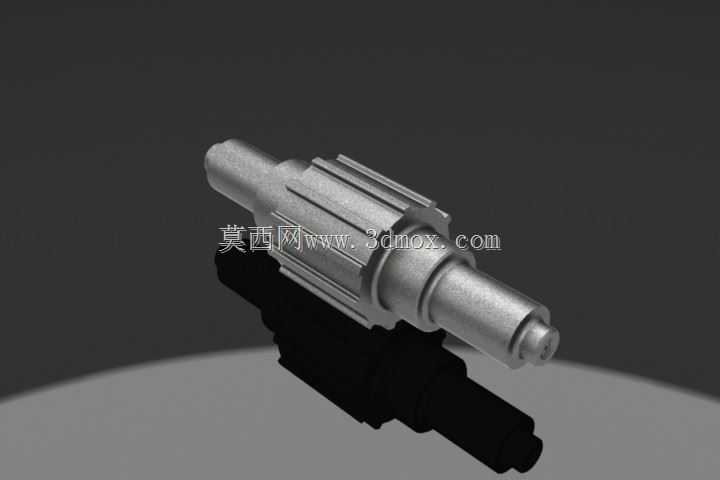

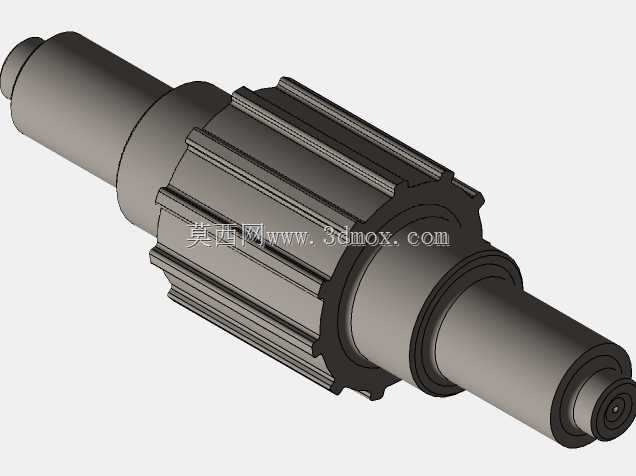

  这类带集成齿轮的轴类零件,是动力传递链路里的核心承载部件,常见于中小功率的变速传动单元、小型动力输出机构中,区别于分体装配的齿轮与轴结构,集成式设计能消除配合间隙带来的传动回差,在对传动精度有一定要求、安装空间紧凑的场景下适配性更强。从结构上看,零件沿轴向分为几个功能段,两端的光轴段是轴承安装位,直径尺寸经过匹配标准滚动轴承内圈公差设计,安装时轴肩位置直接抵住轴承内圈端面,不需要额外加装定位套就能完成轴向限位,能减少装配时的零件数量,也能避免多零件配合带来的累计公差。中间的齿轮段采用直齿结构,齿形参数按照啮合配对齿轮的中心距、模数匹配设计,齿向没有螺旋角,加工时不需要专用的螺旋铣头,普通滚齿设备就能完成齿形加工,

  后期维护更换时配件通用性更强,适合批量不大、需要快速替换备件的应用场景。齿轮段和两侧轴段的过渡位置设计了退刀槽结构,滚齿加工时刀具能顺利退刀,不会在轴肩位置残留加工毛刺,同时退刀槽的圆角半径经过校核,能避免轴径突变带来的应力集中,在承受交变扭矩载荷时,不会在过渡位置出现应力断裂的风险。其中一侧的轴段上设计了多道平行的环槽结构,这个位置是用来安装密封件或者卡簧的,当轴穿入箱体壁时,环槽内装入密封圈就能阻挡箱体内的润滑油外泄,同时阻挡外部粉尘进入箱体内部;如果是轴向定位需求,装入轴用卡簧就能限制轴的轴向窜动量,不需要额外加工螺纹孔安装锁紧挡圈,装配工序更简单。零件的轴向总长度控制在适配常规小型减速箱的安装边界内,

  两端轴颈的同轴度公差按照传动件的精度要求设定,装配后齿轮段的径向跳动量能控制在合理范围内,啮合时不会出现偏载、打齿的问题。设计这类零件时,首先要核算传递额定扭矩下的轴径强度,根据载荷类型确定轴的材料和热处理工艺,一般承受中等冲击载荷的场景下,选用调质处理的中碳钢就能满足强度要求,齿面如果需要更高的耐磨性,可以额外做高频淬火处理,提升齿面硬度延长使用寿命。在建模过程中,齿形部分按照标准渐开线齿廓生成,齿根位置做了圆角过渡,避免齿根应力集中,所有轴段的直径尺寸都按照标准轴承、密封件的公称尺寸选取,不会出现非标准的轴径尺寸,方便后期采购标准配件完成装配。实际装配时,先将轴承压装到两端轴颈,再将整个轴组件装入箱体的轴承孔内,

  齿轮段和箱体内的配对齿轮啮合,一侧轴端连接动力输入部件,另一侧可以直接连接负载或者连接下一级传动结构,整个传动链路的动力传递效率高,结构紧凑,不需要额外的连接件来固定齿轮,避免了键连接带来的键槽应力集中问题,适合在转速中等、扭矩不大的传动场景下使用,比如小型输送设备的动力输出轴、小型机床的进给传动轴、农用小型机械的变速传动部件等场景,都能看到这类集成齿轮轴的应用。在安装边界的校核上,要注意齿轮段的齿顶圆直径和箱体内壁的间隙,预留足够的运转空间,避免运转时齿顶刮蹭箱体内壁,同时两端轴伸的长度要匹配连接部件的安装深度,过长会导致轴端和其他部件干涉,过短则会导致连接部件无法可靠固定,出现传动打滑的问题。
