带滚轮承载的滑动导向模组结构

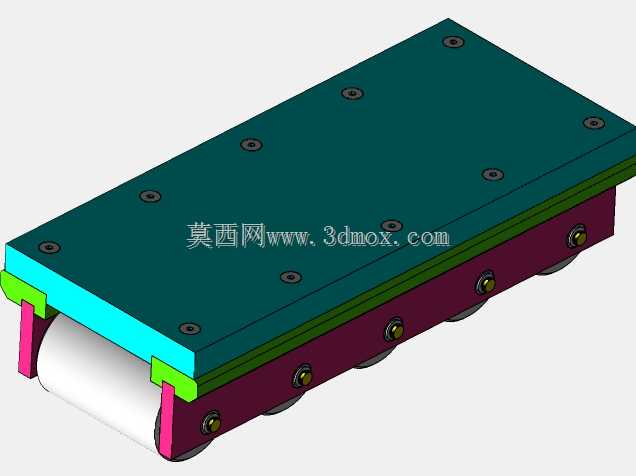

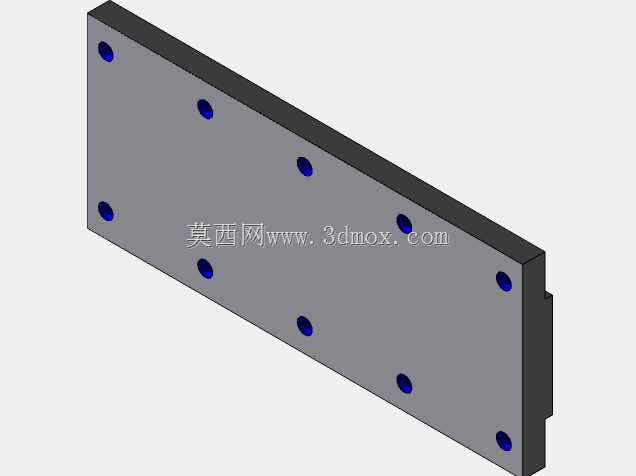

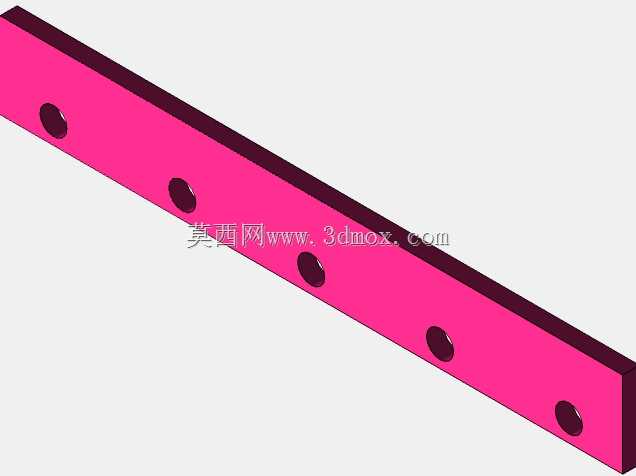

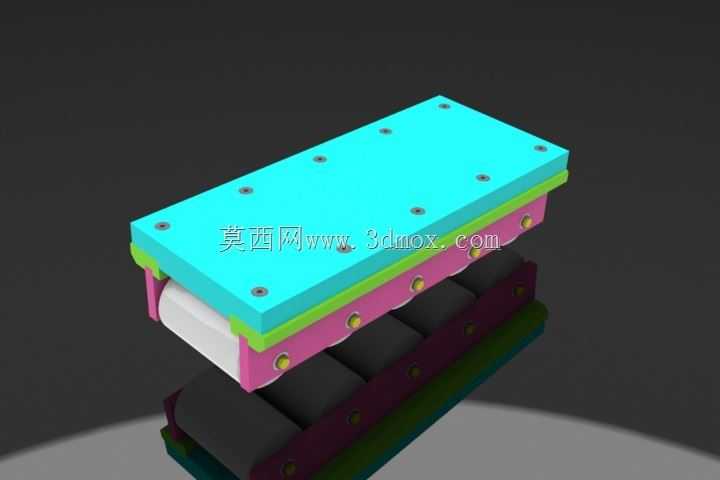

　　这款滑动导向承载结构，常被应用在轻载直线输送工位、小型工装滑台、电子元器件分拣设备的移动承载段，也可适配桌面级自动化设备的短行程往复运动单元，替代部分成本较高的高精度直线导轨方案，在对运动平顺性有基础要求、负载不大的工况下有不错的适配性。从结构组成来看，上层为带安装孔位的承载台板，台板表面均匀布置沉头安装孔，可直接固定待搭载的工装夹具、检测元件或者待输送工件，台板下方通过分层隔垫与侧立支撑板连接，侧支撑板内侧排布多组滚轮组件，滚轮与下方的固定基座轨道面直接接触，将滑动摩擦转化为滚动摩擦，降低运动过程中的阻力，减少长期运行的磨损量。设计过程中，优先考虑了安装便捷性与维护成本，所有连接孔位均采用标准沉头设计，装配时无需额外加工避让位，

　　滚轮组件采用模块化排布，单个滚轮磨损后可单独拆卸更换，无需拆解整个模组结构。侧支撑板与承载台板之间设置的缓冲隔层，可吸收运动过程中产生的小幅振动，避免台板上搭载的精密元件受振动影响出现检测偏差或者固定松动。安装边界方面，整体结构为矩形规整外形，基座底部预留固定安装槽，可直接通过T型螺栓固定在铝型材机架或者钢制工作台面上，横向安装时需保证基座轨道面的平面度公差在0.1mm/m以内，避免滚轮出现偏载导致局部磨损加剧；纵向安装时需额外配置限位挡块，防止运动超程脱出。实际使用中，该结构的运动行程可根据需求调整基座长度适配，滚轮的预紧力可通过侧支撑板上的调节螺钉微调，保证运动过程中无明显间隙，同时不会因为预紧力过大导致滚轮转动卡滞。

　　不同于常规的滚珠直线导轨，这种滚轮式承载导向结构对安装面的粉尘、细小碎屑容忍度更高，在木工加工工位、包装物料输送工位这类有少量粉尘的场景下，无需额外配置复杂的防尘罩即可稳定运行，日常维护仅需定期在滚轮转轴处加注少量润滑脂即可，维护周期远长于普通滑动导向结构。结构的承载能力主要由滚轮的额定载荷与支撑板的刚性决定，当前设计适配的单工位承载重量在5-15kg区间，可满足大部分小型自动化工位的承载需求，若需提升承载能力，可通过增加滚轮排布密度、更换更高强度的支撑板材质来实现，整体结构的拓展性较强。在建模过程中，所有配合面均预留了合理的装配公差，滚轮与轨道面的配合采用间隙配合基准，保证滚轮转动顺畅无卡滞，连接螺钉的孔位均符合通用紧固件的安装尺寸标准，加工时可直接按照三维模型导出的工程图进行生产，无需二次调整尺寸。
