TSSOP16薄型小尺寸表面贴装封装

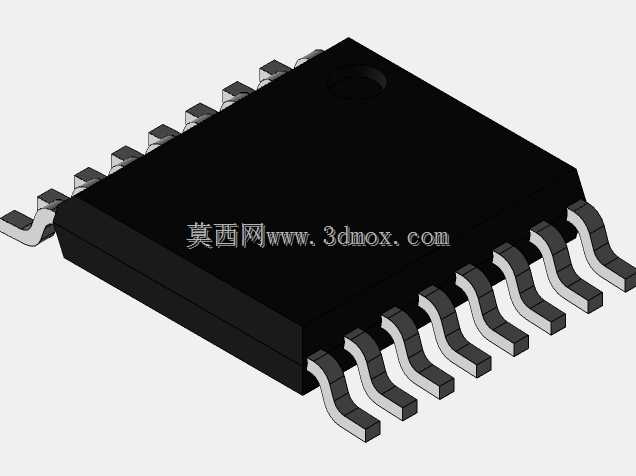

　　在消费电子、工业控制、车载电子等各类电路板设计场景中，表面贴装类半导体器件的封装选型直接决定了PCB布局密度、生产焊接良率以及整机的空间利用率，TSSOP薄型小尺寸封装是目前中小引脚数数模混合芯片、接口芯片、电源管理芯片应用最广泛的封装形式之一。本次呈现的16引脚TSSOP封装，机身宽度控制在4.4mm，含引脚总宽度为5.0mm，相邻引脚中心间距为0.65mm，这类尺寸规格的封装常被用于数据转换器、总线收发器、低压差线性稳压器等器件的载体，在便携式检测设备、工业传感信号采集板卡、小型化电源模块中随处可见这类封装的身影。

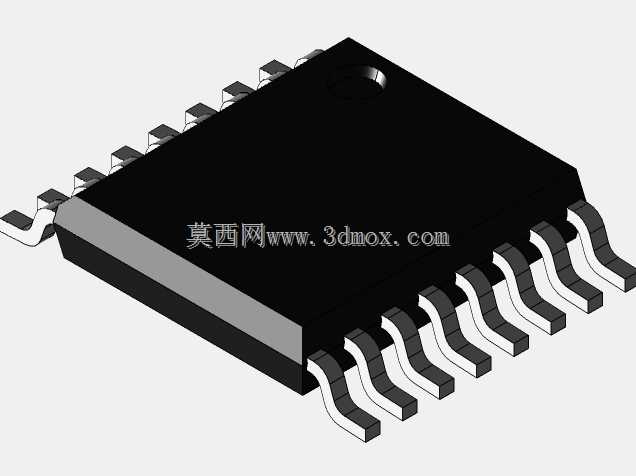

　　从结构设计角度看，这类鸥翼型引脚的SMD封装，建模时需要重点把控引脚的共面度参数，实际生产中引脚共面度偏差超过0.1mm就会导致回流焊时出现虚焊、立碑等焊接缺陷，因此在三维建模过程中，引脚的成型弧度、引脚末端的平直段长度、引脚与塑封本体的衔接位置都需要严格对标器件手册的标称尺寸，不能随意简化引脚的弯折形态，否则导出的PCB封装在做3D干涉检查时会出现误判，比如误以为引脚和周边丝印、过孔存在安全距离，实际贴装后却出现引脚搭锡短路的问题。塑封本体的边角做了微小的倒角处理，本体一端的圆形凹位是封装的第一引脚标识位，在PCB布局时这个标识需要和封装丝印的1脚标记对齐，避免生产时器件贴装反向导致电路功能失效。

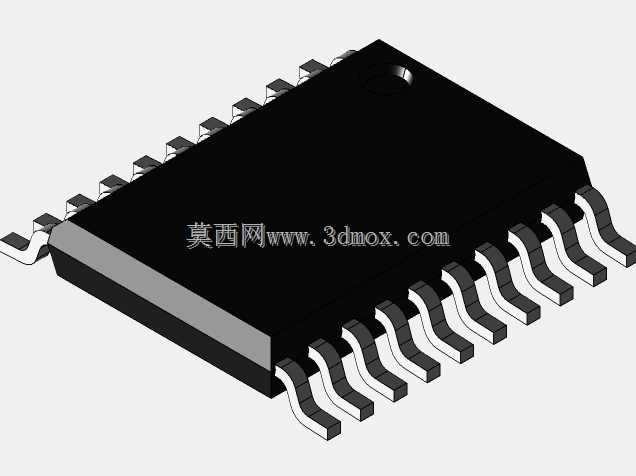

　　在实际的设备应用中，这类封装的器件不需要在PCB上开插件通孔，焊接面完全集中在电路板的表层，相比传统的双列直插封装，能节省至少70%的板上占用空间，同时因为引脚寄生参数更小，在高速信号传输场景下的信号完整性表现更优。建模时将引脚数量设置为可通过方程式驱动调整的参数，后续如果需要做同系列不同引脚数的TSSOP封装，只需要修改引脚总数、本体长度的参数，就能快速生成对应规格的模型，不需要重复绘制引脚阵列和本体特征，能大幅提升封装库的搭建效率。

　　安装边界方面，这类封装在PCB布局时，本体两侧需要预留至少0.5mm的维修操作空间，方便后续返修时用热风枪拆卸器件，引脚焊盘的长度需要比引脚末端的平直段长0.3mm左右，保证焊锡能形成良好的浸润弯月面，提升焊接可靠性。塑封本体的高度控制在1.1mm以内，适合用在对板上堆叠高度有严格要求的薄型设备内部，比如卡片式数据采集器、薄型工业传感器终端等场景，不会因为器件高度过高导致外壳装配出现干涉。

　　很多结构工程师在搭建电路板三维模型时，容易忽略这类表贴器件的细节建模，要么直接用方块代替封装本体省略引脚结构，要么尺寸偏差过大，导致后续做整机装配检查时，无法准确发现器件和外壳筋位、周边接插件的干涉问题，精准的封装三维模型能在设计阶段就提前规避这类装配风险，减少打样后的整改次数。这类TSSOP封装的引脚采用了向外弯折的鸥翼设计，相比无引脚的QFN封装，焊接后的检查难度更低，生产端可以通过外观检查直接判断引脚的焊接质量，不需要额外的X-Ray检测，能有效降低中小批量生产的检测成本，在对成本敏感的工业类板卡设计中，这类封装的器件选型优先级一直很高。
