高压侧开关用PowerSSO-36封装结构

　　在汽车电子、工业控制的高压负载驱动场景中，高压侧开关的可靠运行很大程度上依赖于封装结构的热性能、电气连接稳定性与安装适配性，本次呈现的PowerSSO-36封装结构，正是面向VND5E050MK-E这类高压侧开关器件设计的承载结构，适配12V/24V车载供电系统、工业低压配电回路中阻性、感性负载的通断控制需求，比如车载灯光驱动、直流电机启停控制、工业电磁阀驱动这类常见应用场景，封装的设计直接决定了器件在板级装配后的长期可靠性。

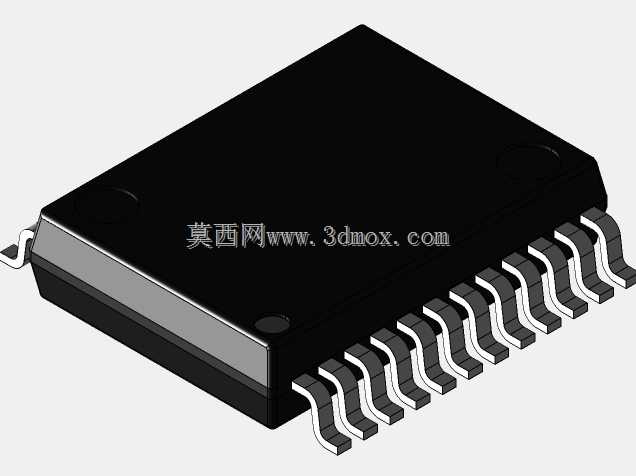

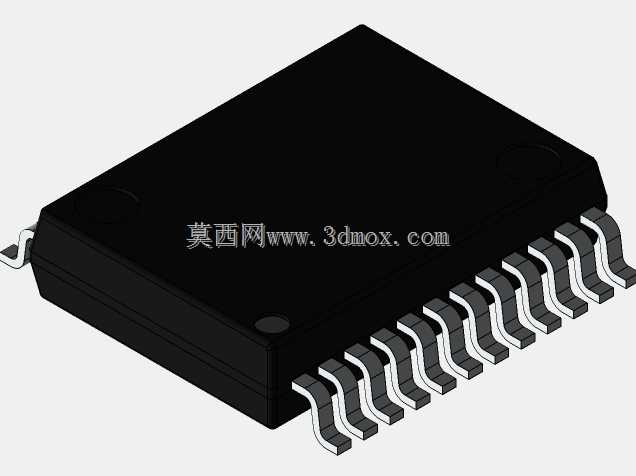

　　从实际板级应用的角度出发，这类功率封装的设计首先要平衡引脚载流能力与PCB布局空间的矛盾，PowerSSO-36采用的鸥翼式引脚排布，沿封装本体两侧对称引出，每侧引脚间距经过标准化适配，既能够满足功率回路引脚的大载流需求，又能保证信号引脚的焊接良率，避免引脚间距过小导致的桥连风险。在设计思路上，封装本体采用黑色塑封主体，内部预留了芯片粘接的热沉区域，塑封材料选用耐温等级匹配回流焊工艺的环氧模塑料，能够承受无铅回流焊的峰值温度而不出现分层、开裂问题，同时塑封本体的边缘设置了微小的定位凸点，在SMT贴装过程中可以配合吸嘴完成精准定位，减少贴装偏移的概率。

　　安装边界方面，这类封装的外形尺寸严格遵循PowerSSO系列的通用规范，本体厚度控制在适配常规板卡堆叠的范围内，引脚成型后的共面度公差控制在工业级SMT装配要求的阈值内，能够适配0.8mm至1.6mm厚度的FR-4PCB板焊接需求，焊接后引脚与焊盘的结合强度能够满足车载场景下的振动、冲击测试要求。不同于小信号封装的设计逻辑，功率类SSO封装在引脚宽度上做了针对性加宽，对应功率输入、输出的引脚载流能力可以满足数十安培的持续通流需求，同时引脚的弯折弧度经过优化，能够吸收PCB与封装本体之间因热膨胀系数差异产生的应力，避免温度循环过程中出现引脚断裂、焊盘脱落的问题。

　　在结构细节上，封装本体表面预留了激光打印标识的平整区域，生产过程中可以直接标注器件型号、批次、极性标识，方便装配过程中的人工目检与AOI光学检测。封装底部的散热区域设计为裸露焊盘形式，焊接时可以直接与PCB上的散热铜箔连接，将芯片工作时产生的热量快速传导至PCB板的散热层，相比全包封结构能够大幅降低热阻，提升器件在大负载工况下的持续输出能力，避免过热触发过温保护。对于结构设计人员而言，在进行板卡布局时，需要注意封装本体周围预留足够的爬电距离，高压引脚之间的走线间距要满足安规要求，同时在封装下方的散热焊盘区域设计足够的过孔阵列，进一步提升散热效率；对于三维建模从业者而言，这类封装的建模重点在于引脚的成型弧度、本体的倒角细节、定位凸点的位置精度，保证输出的模型能够直接用于PCB结构干涉检查、整机装配仿真，避免出现模型与实际器件尺寸偏差导致的装配干涉问题。在实际选型应用中，这类封装兼容常规的SMT贴装工艺，不需要定制特殊的钢网与吸嘴，能够直接融入现有量产的电子装联流程，降低生产端的适配成本，同时鸥翼引脚的形式也方便售后维修过程中的拆焊操作，相比QFN封装的底部引脚，更容易排查焊接缺陷，提升维修效率。
