QFN36封装电子芯片三维结构设计

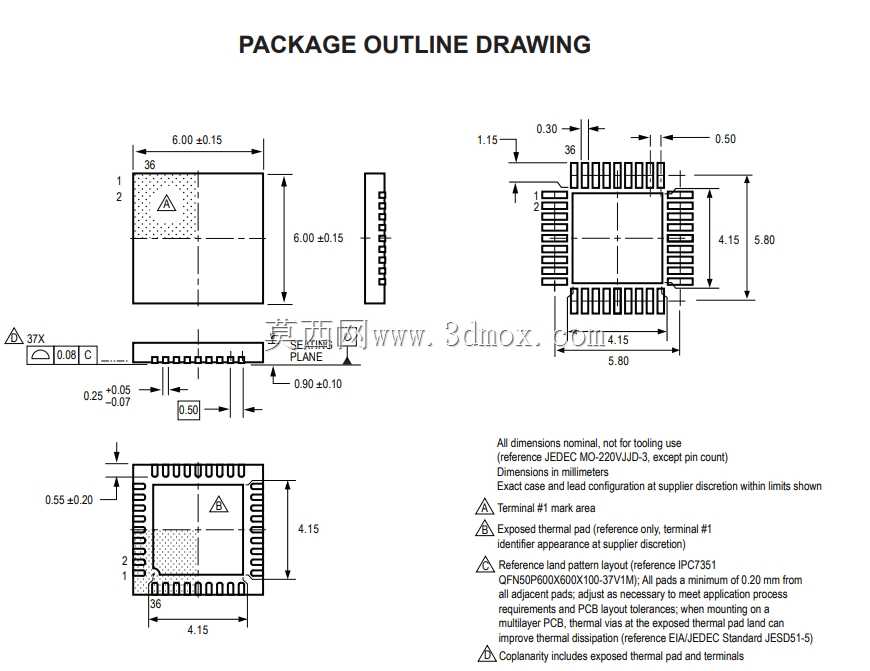

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，QFN封装的芯片是板级设计里高频接触的表面贴装元器件，这类无引脚封装的器件凭借占板面积小、寄生参数低、散热性能优异的特点，在各类高密度组装的电路板上应用占比逐年提升，本次完成结构设计的是36引脚、引脚间距0.5mm、本体尺寸6x6mm规格的QFN封装器件，完全匹配板级设计阶段的结构干涉校验、散热仿真、组装工艺验证的实际需求。

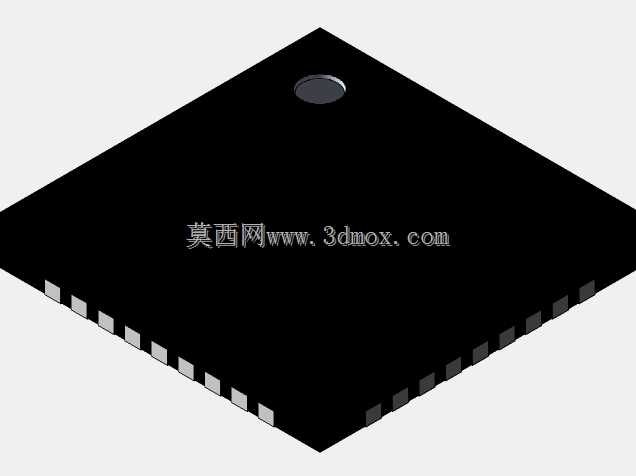

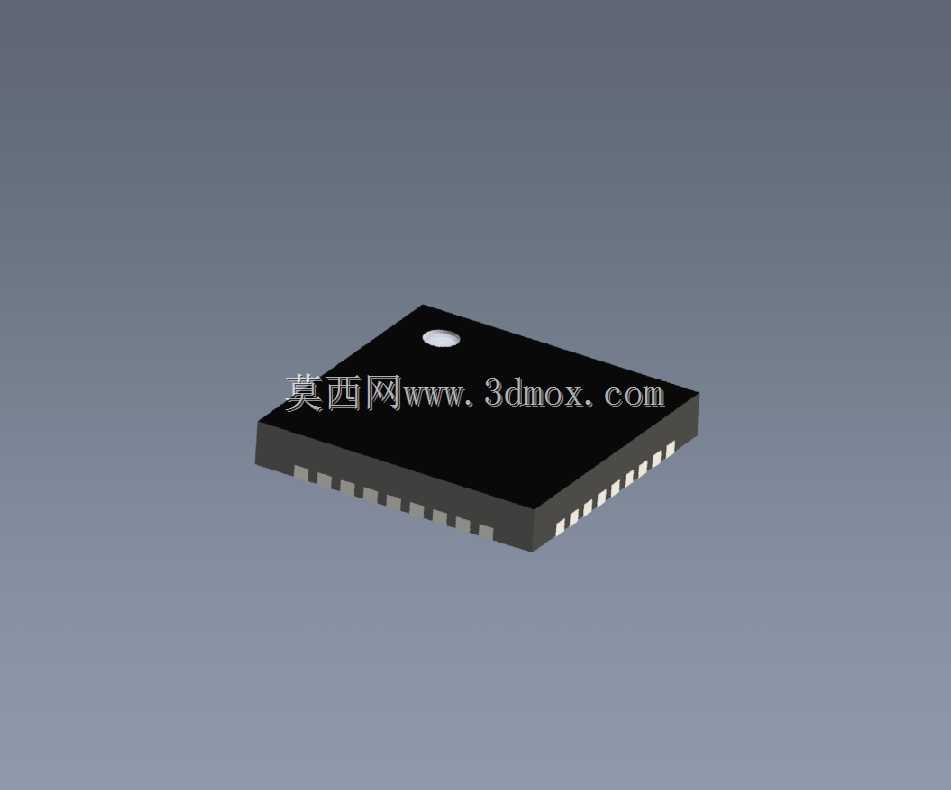

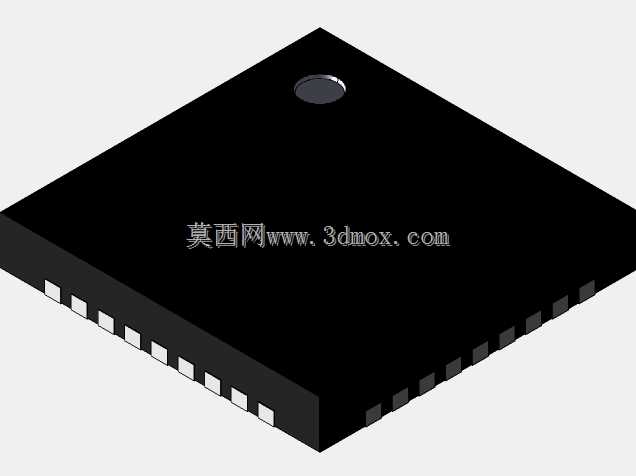

　　做这类封装器件的三维结构设计，首先要跳出纯外观建模的思路，所有尺寸边界都要贴合SMT贴片产线的实际公差要求，不能只做视觉上的形似。首先是本体的外形边界，6x6mm的塑封本体边缘做了微小的脱模斜度，避免建模时做成绝对垂直的直角，和实际塑封工艺的成型特征不符，本体顶面的圆形标记点是引脚1的定位标识，位置严格对应封装尺寸手册的标注，在PCB做丝印对位、产线做视觉贴片识别的时候，这个标记点是核心对位参照，建模时的位置偏差如果超过0.1mm，就可能导致后续贴片时的视觉识别误判。

　　引脚部分的设计是这类封装建模的核心，0.5mm的引脚间距属于细间距贴片范畴，36个引脚均匀分布在本体的四个侧边，每个引脚的伸出长度、厚度、焊盘接触区域的尺寸，都严格对应回流焊工艺的焊盘设计要求，引脚末端做了微小的倒角处理，既符合实际冲压引脚的成型特征，也能避免在做装配干涉检查时出现尖锐边的误判。很多新手做这类QFN模型的时候容易忽略引脚和塑封本体的衔接位置，实际器件的引脚是和内部引线框架连接后被塑封料包裹的，所以建模时在引脚和本体的衔接处做了微小的溢料特征，还原真实器件的成型状态，而不是生硬的几何体拼接。

　　从实际应用场景来看，这个模型主要服务于三个阶段的设计工作：首先是PCB布局阶段的结构干涉校验，当板卡上存在屏蔽罩、结构件、连接器等高度较高的元器件时，需要精确校验芯片本体和周边器件的安全距离，QFN封装的器件虽然整体厚度薄，但如果周边器件的焊盘或者本体突出部分侵入芯片的安装边界，就会导致贴片时的顶件问题；其次是热仿真阶段的模型导入，QFN封装的底部通常带有裸露的散热焊盘，建模时保留了底部散热焊盘的结构特征，在做热阻仿真、焊盘散热过孔设计的时候，可以直接调用模型的散热面参数，不需要二次修整模型；最后是SMT产线的钢网设计验证，细间距QFN的钢网开口设计对焊接良率影响极大，通过三维模型可以直观核对引脚位置和钢网开口的对应关系，提前预判连锡、虚焊等工艺风险。

　　设计过程中也特意规避了很多常见的建模误区，比如没有把引脚做成和本体完全齐平的理想状态，实际生产中引脚的共面度存在0.05mm以内的公差，建模时保留了微小的高度差特征，更贴合实际器件的组装状态；本体表面没有做多余的纹理或者标识，只保留了核心的定位标记，避免模型面数过多影响大型PCB板级装配时的运行流畅度；所有的安装边界尺寸都留足了工艺余量，芯片的占位空间除了本体6x6mm的范围，还在模型的装配参考层里预留了周边0.3mm的禁布区参考，结构设计人员调用模型的时候，可以直接参照这个边界做周边器件的布局，不用反复查阅封装手册核对尺寸。

　　这类封装器件的三维建模，核心价值从来不是做一个好看的外观件，而是要给板级结构设计、工艺验证提供精准的尺寸参照，很多设计环节出现的组装问题，追根溯源都是因为前期调用的模型尺寸不准，要么是引脚间距偏差导致焊盘对不上，要么是本体厚度错误导致和屏蔽罩干涉，要么是忽略了散热焊盘的结构导致热仿真结果失真。这次的模型在设计时每一个尺寸节点都对应实际量产器件的成型参数，不管是做消费电子的便携设备主板，还是工业控制的核心控制板，或者车载电子的控制模块，只要用到这个规格的QFN36芯片，都可以直接调用这个模型完成布局校验、装配检查、工艺验证的相关工作，减少反复核对尺寸、修整模型的重复工作量。
