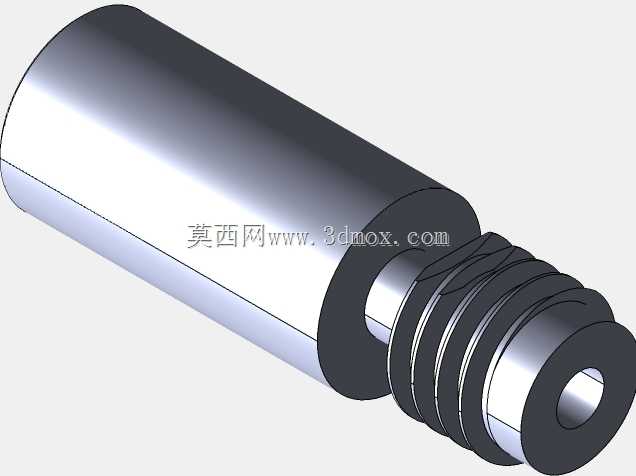

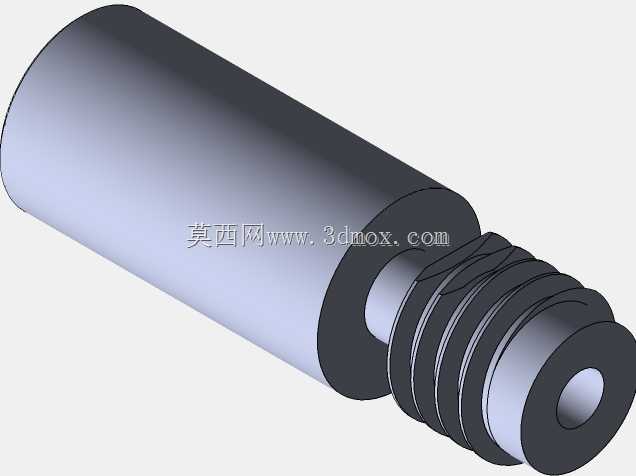

带M6外螺纹不锈钢空心轴类连接件

　　这类带外螺纹的空心轴件，在气动回路、小型流体输送模组、精密检测设备的气路接驳场景中应用十分广泛，很多时候会作为快插接头的基体结构，承担管路定位、介质导通、组件连接的多重作用。从结构设计来看，整体采用阶梯轴构型，光轴段作为主体承载部分，外圆做了统一的公差控制，能够直接穿入安装板的预制孔内，依靠轴肩实现轴向定位，避免安装时出现过位窜动的问题；末端的M6外螺纹段，主要用于配套锁紧螺母，完成整个零件在安装面板上的固定，螺纹收尾处做了退刀槽设计，既能够保证螺纹加工的完整性，也能避免螺母锁紧时出现螺牙磕碰的问题。

　　零件中心的通孔是核心的功能通道，根据应用场景的不同，可以走压缩空气、低压冷却水，也可以穿入细小的信号线缆，作为过线保护结构使用，通孔的内壁粗糙度做了控制，能够减少流体输送时的阻力，也能避免穿线时刮伤线缆外皮。设计时特意考虑了供应商加工的实际情况，针对M6螺纹段上的平面结构做了备注说明，因为部分小批量加工的供应商在车削完成后，若没有专门的铣削工序，会省略该平面的加工，而这个平面本身是用于安装时配合扳手卡位，防止拧紧螺母时整个轴件跟转，若实际安装场景中可以通过夹持光轴段完成锁紧，该平面也可以根据需求取消，不会影响零件的核心导通与连接功能。

　　材质选用303不锈钢或者钛合金，主要是考虑到这类零件的使用场景往往存在一定的湿度或者弱腐蚀环境，303不锈钢的切削性能较好，适合大批量车削加工，成本控制更有优势；钛合金材质则更适合对重量有严格要求、或者防腐蚀要求更高的特殊场景，比如海洋环境下的小型检测设备、航空航天领域的轻量化气路组件。外形尺寸上主体长度为75.1毫米，光轴段的外径大于螺纹段外径，安装时需要注意安装板的开孔尺寸要介于光轴外径和螺纹大径之间，保证轴肩能够紧密贴合安装面，螺纹段伸出安装板的长度要足够配套螺母与防松垫片的安装，预留出至少2到3个螺距的锁紧余量。

　　在实际选型使用时，需要先确认中心通孔的通径是否满足介质流量或者线缆直径的要求，若用于气路输送，要核算通孔的通流面积是否能够达到回路的流量需求，避免出现供气不足的问题；若用于过线，要确认线缆接头的最大外径能够顺利穿过通孔，避免出现穿线卡滞的问题。安装过程中，锁紧螺母时的扭矩需要控制在合理范围，因为零件为空心结构，过大的锁紧扭矩会导致空心段出现形变，挤压内部通孔造通径缩小甚至堵塞，若需要较高的锁紧力，可以在轴肩与安装面之间增加平垫片，分散压紧应力。另外，光轴段与安装孔的配合公差建议选用H7/h6的间隙配合，既能够保证安装时的顺畅性，也能避免配合间隙过大导致的轴件晃动，若设备存在持续振动的工况，可以在螺纹段增加防松垫圈或者涂覆螺纹锁固胶，避免长期运行后螺母出现松动脱落的问题。

　　从建模逻辑来看，这类零件的建模优先采用旋转凸台完成主体结构的生成，之后再通过螺旋线扫描切除完成外螺纹的绘制，退刀槽、中心通孔都可以通过旋转切除一步完成，若需要保留螺纹段的卡位平面，再增加拉伸切除特征即可，建模时需要注意螺纹收尾处的退刀槽宽度要满足加工工艺要求，一般预留1.5到2倍螺距的宽度，避免加工时刀具碰撞轴肩。
