宽间距MSOP多引脚表面贴装封装结构

　　在消费电子、工业控制板卡、便携医疗设备的PCB布局场景中，MSOP封装凭借紧凑的本体尺寸，一直是小功率信号链芯片、电源管理芯片常用的封装选型方向，但常规0.65mm引脚间距的MSOP在手工焊接返修、小批量试制阶段，常出现引脚连锡、对位偏移的问题，部分对爬电距离有要求的工业类板卡，也需要更宽松的引脚间距来满足安规设计要求，这款宽间距版本的MSOP封装结构，正是针对这类实际工程痛点做的参数优化设计。

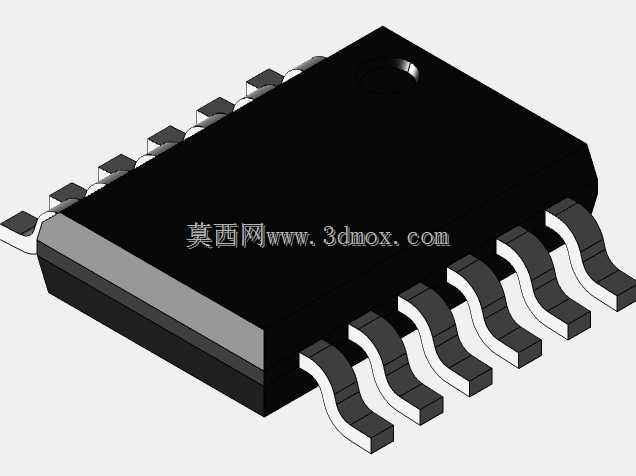

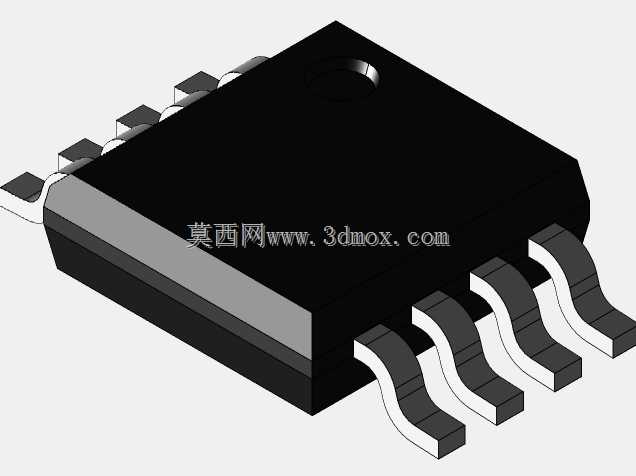

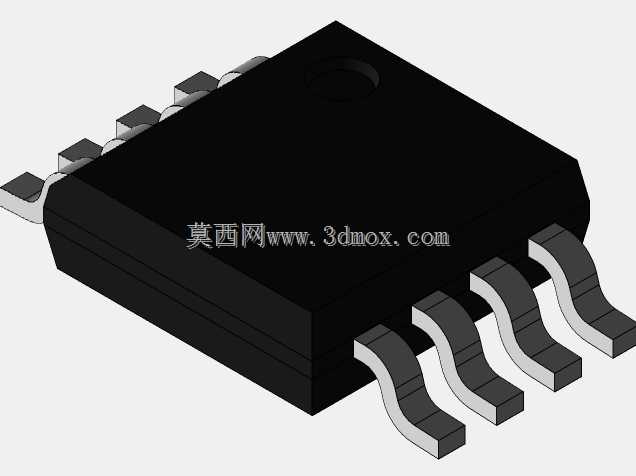

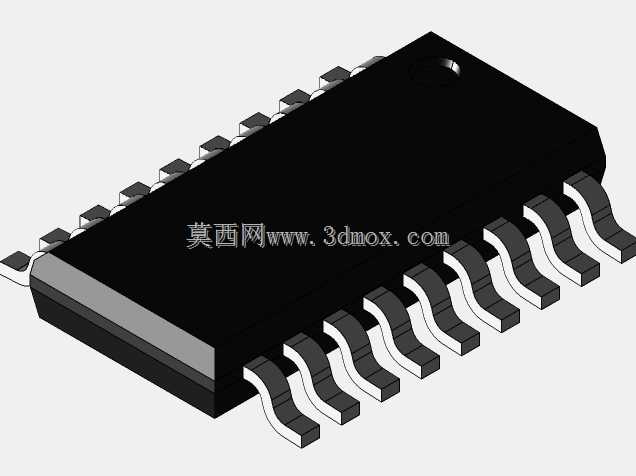

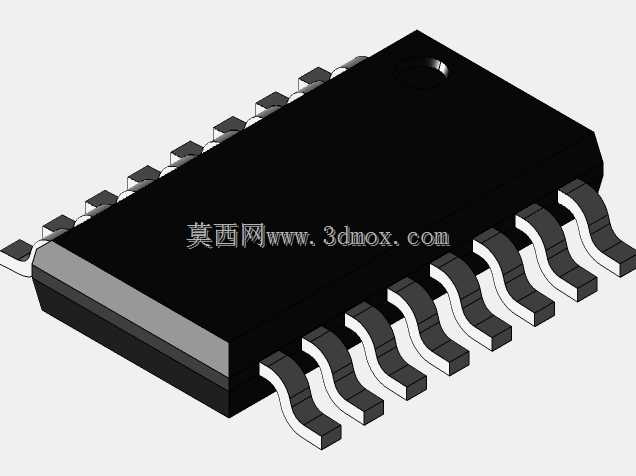

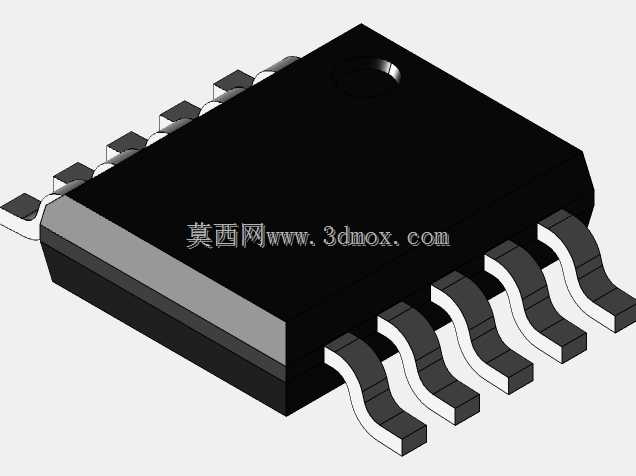

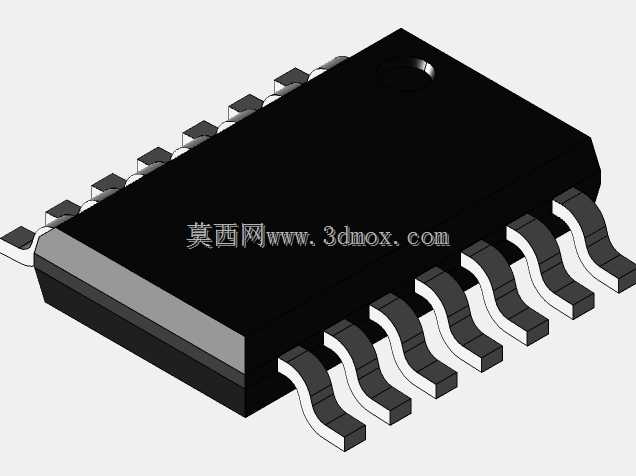

　　从实际使用场景来看，这类封装可覆盖8到16引脚的各类小尺寸半导体芯片，不管是运算放大器、模拟开关这类信号处理器件，还是低压差线性稳压器、负载开关这类电源类器件，都能适配对应的引脚数规格。设计过程中首先锁定了本体的核心尺寸边界，阀体宽度控制在3mm，阀体长度同样为3mm，这个尺寸既保留了MSOP封装相比SOP封装的体积优势，不会过多占用PCB板上的布局空间，又能给引脚留出足够的延展空间，将引脚间距放宽到0.65mm以上，相比标准MSOP的窄间距设计，焊接时的工艺容错率提升明显，不管是回流焊的钢网开孔设计，还是手工返修时的烙铁操作，都能大幅降低连锡、虚焊的不良概率。

　　引脚部分采用了标准的鸥翼型成型设计，这种成型结构是表面贴装封装经过长期量产验证的成熟结构，引脚的弯曲弧度经过反复校核，既能保证焊接时引脚与PCB焊盘有足够的接触面积，形成可靠的焊点，又能在PCB受温度变化产生形变时，通过引脚自身的微小形变吸收应力，避免引脚与芯片本体的连接位置出现断裂，提升器件在高低温循环、振动冲击环境下的长期可靠性。设计时还预留了参数化调整的逻辑，使用者可以根据实际选型的芯片引脚数，通过调整工具内的销数参数，配合内置的方程式快速生成对应引脚数的封装模型，不需要从零开始绘制每个引脚的结构，能大幅缩短封装库搭建的时间，也能避免手动绘制时出现的引脚间距偏差、焊盘对位不准等问题。

　　在安装边界的考量上，这款封装的焊盘设计完全匹配放宽后的引脚间距，焊盘的长度、宽度都经过焊接工艺校核，钢网开孔时不需要做特殊的缩径处理就能保证锡膏印刷的均匀性，回流焊过程中熔融的锡膏能顺着引脚的鸥翼面自然爬升，形成饱满的焊点，同时不会因为锡量过多出现相邻引脚连锡的问题。对于PCB布局工程师来说，这个尺寸的封装在板上排布时，相邻器件的间距可以按照常规表面贴装器件的安全距离设置，不需要因为窄间距引脚额外加大器件间隔，能有效提升板上的空间利用率，尤其适合高密度布局的便携类电子产品，在缩小整机体积的同时，兼顾生产加工的良率。

　　另外，封装本体顶部预留了标准的定位标记点，也就是芯片一角的圆形凹位，这个标记点对应芯片的一号引脚位置，在SMT贴片加工时，贴片机的视觉系统可以快速识别这个标记，完成芯片的角度对位，避免出现贴装反向的问题，后续人工检查、返修时也能通过这个标记快速确认引脚方向，减少生产和维修过程中的人为失误。封装本体的厚度也符合常规MSOP的标准厚度范围，不会因为引脚间距的调整改变本体的高度参数，在做整机结构的堆叠设计时，可以直接沿用常规MSOP的高度避让尺寸，不需要重新评估结构干涉风险，能直接适配现有成熟的产品结构方案，降低设计变更带来的额外工作量。

　　从工艺适配性来看，这款宽间距MSOP封装既可以适配无铅回流焊的高温工艺曲线，也能兼容有铅焊接的工艺要求，引脚的镀层可以匹配常规的锡铅镀层、纯锡镀层等多种表面处理方式，不需要针对封装结构调整焊接温度曲线，能直接导入现有成熟的SMT产线进行量产，不需要额外做工艺验证，对于中小批量的产品试制来说，能有效缩短产品从设计到量产的导入周期。同时，更宽的引脚间距也让PCB走线的扇出难度大幅降低，不需要采用盲埋孔等特殊工艺就能完成引脚的走线引出，能有效降低PCB的制造成本，尤其适合对成本敏感的消费类电子产品，在保证产品性能的前提下，控制整体的物料和加工成本。
