圆角矩形薄型机械安装垫块结构设计

　　在各类工装夹具、小型电子检测设备以及自动化输送线的工位定位场景中，这类薄型带圆角的块状零件是极为常用的基础支撑构件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在装配阶段才发现干涉、刮擦或者定位精度不足的问题。从实际使用场景来看，这类零件常被用作逻辑分析仪这类小型检测仪器的底部承托垫块，也可在流水线工位上作为小型工件的定位挡块，或是PCB板测试治具里的垫高支撑块，它的核心作用是在有限的安装空间内提供稳定的平面支撑，同时避免尖锐棱角对操作人员、线缆或者工件表面造成划伤。

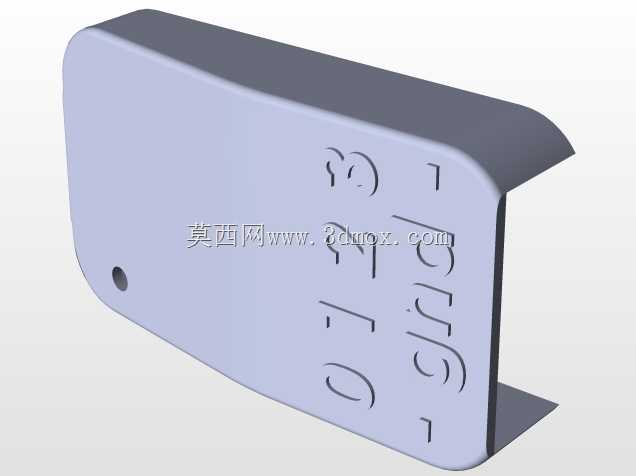

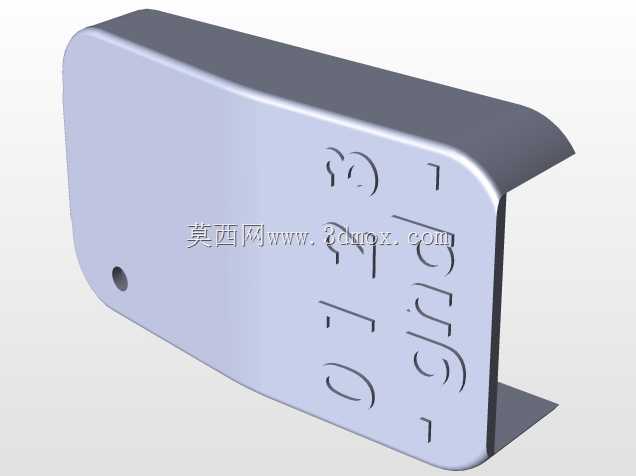

　　从设计思路上看，这个零件采用等厚薄板加单侧圆角切边的结构，主体为规整的矩形截面，厚度方向保持均匀一致，能够保证支撑面的平面度要求，四个边角中三个采用大半径圆角过渡，其中一个侧边做了内凹的圆弧切边，这个切边并非随意设计，而是对应安装工位上的定位销或者相邻零件的凸台结构，能够实现快速的防呆安装，避免装配时方向装反。很多新手在设计这类垫块时会直接做全直角结构，实际装配中直角边不仅容易在搬运、安装时磕碰产生毛刺，还会在与相邻零件贴合时因为边角的加工倒角残留出现装配间隙，而大圆角的设计既能够降低加工时的应力集中，提升零件的结构强度，也能让零件在嵌入安装槽时起到导向作用，降低装配对位的难度。

　　从安装边界来看，这类零件的底面为完全平整的安装基准面，设计时需要保证底面的表面粗糙度达到Ra1.6以下，确保与安装基板贴合时没有翘曲间隙，支撑面也就是零件的顶面同样需要保证平面度公差在0.05mm以内，避免承托工件时出现倾斜。零件的厚度尺寸通常根据实际需要垫高的高度确定，这类薄型结构的厚度一般在5mm到15mm之间，既不会因为过薄导致受力变形，也不会因为过厚占用过多的垂直安装空间。侧边的圆角半径通常取零件厚度的1到1.5倍，能够保证边缘顺滑无尖锐棱角，而那个特殊的切边圆弧半径需要与对应配合的凸台半径保持0.1mm到0.2mm的间隙，既能够顺利装配，又不会出现过大的定位间隙影响支撑精度。

　　在实际选型应用中，这类垫块如果用于检测仪器的底部支撑，通常会在顶面粘贴防滑的硅胶垫，避免仪器放置时出现滑动，此时设计时就需要在顶面预留0.2mm左右的沉台深度，用来容纳硅胶垫的厚度，保证放置后仪器的底面保持水平。如果用作工装的定位挡块，就需要在零件上预留对应的沉头安装孔，沉头孔的位置需要避开零件的应力集中区域，通常设置在距离侧边至少2倍孔径的位置，避免安装螺丝时零件出现开裂。很多设计人员在建模时容易忽略安装孔的沉头深度，导致螺丝装配后高出支撑面，刮伤放置的工件，这类细节问题在实际生产中非常常见。

　　从加工工艺角度来看，这类零件如果采用铝合金材质加工，通常直接采用整块铝料铣削成型，圆角部分直接通过CNC加工走圆弧轨迹完成，不需要后续的倒角工序，加工效率很高；如果采用不锈钢材质，对于批量较大的场景也可以采用冲压成型的方式，但冲压成型后需要对切面进行去毛刺处理，避免残留的锋边造成安全隐患。不管采用哪种加工方式，零件的所有边缘都需要做倒钝处理，不允许残留加工毛刺，这也是这类支撑类零件最基础的技术要求。

　　在设备装配的实际场景中，这类小零件往往决定了整套工装或者设备的使用体验，比如逻辑分析仪这类精密检测设备，如果底部的垫块高度不一致，会导致设备放置不稳，接线时出现晃动，影响检测接头的插拔寿命；如果垫块的边缘有尖锐毛刺，在操作人员移动设备时很容易划伤手部，或是刮破设备的连接线缆，造成短路隐患。设计这类零件时不需要复杂的曲面结构，核心是保证尺寸精度、形位公差符合使用要求，同时兼顾装配的便利性和使用的安全性，很多优秀的机械设计恰恰是在这类基础小零件上体现出设计的严谨性，而非一味追求复杂的结构造型。
