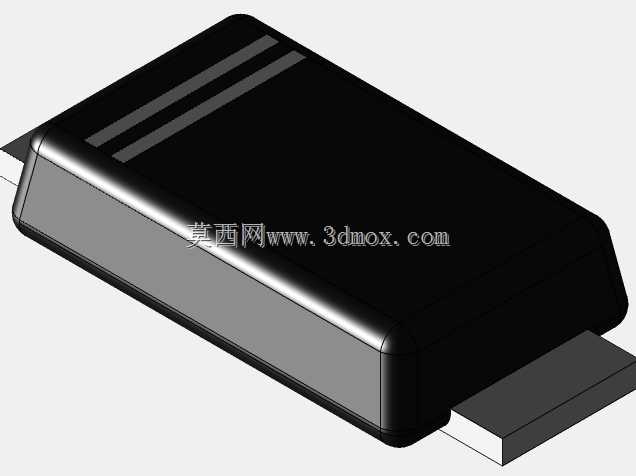

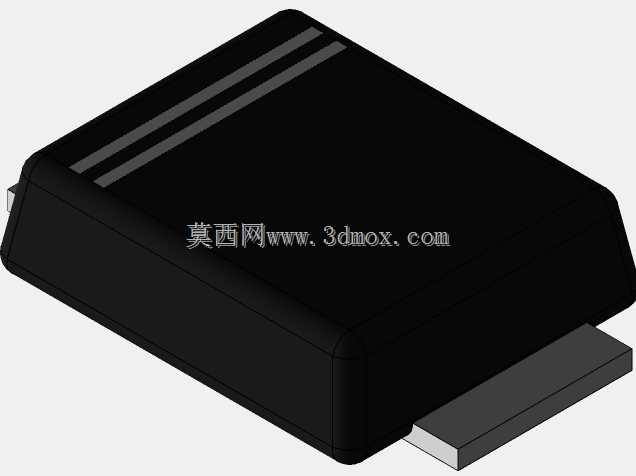

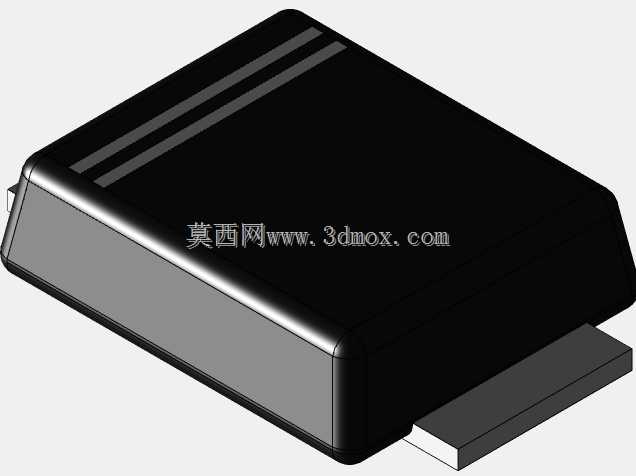

SMAF与SMBF扁平贴片式二极管封装结构

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装型二极管的封装选型直接决定了板卡的空间利用率、焊接良率与长期运行可靠性，SMAF与SMBF作为薄型化扁平封装规格，正是为适配高密度板卡安装需求衍生的封装形态。这类封装的核心设计逻辑，是在传统SMA、SMB封装的电性能参数基础上，压缩封装本体的垂直高度，同时保留足够的引脚爬锡空间与本体机械强度，适配回流焊、波峰焊等主流SMT焊接工艺的公差要求。从结构设计细节来看，该类扁平封装本体采用黑色环氧塑封料一体成型，本体侧面预留清晰的阴极标识条，生产环节的视觉检测、人工补焊工序中可快速识别极性方向，避免反向贴装导致的电路功能失效；引脚采用扁平式鸥翼结构设计，

　　引脚伸出长度严格控制在标准SMT贴装设备的吸嘴拾取公差范围内，引脚表面做镀锡处理，焊接时焊锡可沿引脚平面均匀铺展，形成可靠的焊缝结构，同时避免传统圆柱引脚封装易出现的虚焊、立碑缺陷。在安装边界设计上，这类封装的本体底面与PCB板面保持微小的悬空间隙，既可以避免焊接时助焊剂残留堆积在本体底部无法清理，也能在板卡经历高低温循环测试时，给封装本体与PCB基材的热膨胀系数差预留足够的形变余量，减少焊点处的应力集中，提升长期振动、温度交变工况下的连接可靠性。不同于传统轴向引线二极管需要预留引脚折弯、穿板的操作空间，这类扁平贴片封装的焊盘完全布局在PCB表层，不需要在板上开设过孔，可大幅简化多层板的布线难度，尤其适合在电源整流、信号续流、

　　反接保护等电路点位中使用，在板卡空间受限的便携设备、穿戴类电子产品的电路设计中，这类薄型封装的垂直高度优势更为明显，可有效降低整机的装配厚度，给结构设计环节留出更多的余量空间。设计这类封装的三维模型时，需要严格匹配行业通用的安装尺寸公差，本体的倒角弧度、引脚的弯折角度、阴极标识的位置都要与实际量产的元器件保持一致，确保在PCB Layout环节调用模型时，不会出现元器件与周边结构件干涉、焊盘与引脚对位偏移的问题；模型中塑封本体的表面做哑光质感处理，还原真实塑封料的外观特征，引脚部分区分金属基材与镀锡层的质感差异，可直接用于产品装配环节的干涉检查、SMT贴装程序的模拟校验，也能辅助工艺人员提前评估钢网开口设计的合理性，

　　减少首次试产时的工艺调试成本。在车载电子的高可靠性要求场景下，这类扁平封装的引脚与本体的结合位置做了加强结构设计，可承受更高等级的机械冲击与振动测试，不会出现引脚从塑封本体脱落的失效问题；在电源类产品的应用中，封装本体的散热面设计可通过焊盘将二极管工作时产生的热量传导到PCB的铜箔散热区域，不需要额外加装散热片即可满足中小功率等级的散热需求，进一步压缩电源模块的整体体积。
