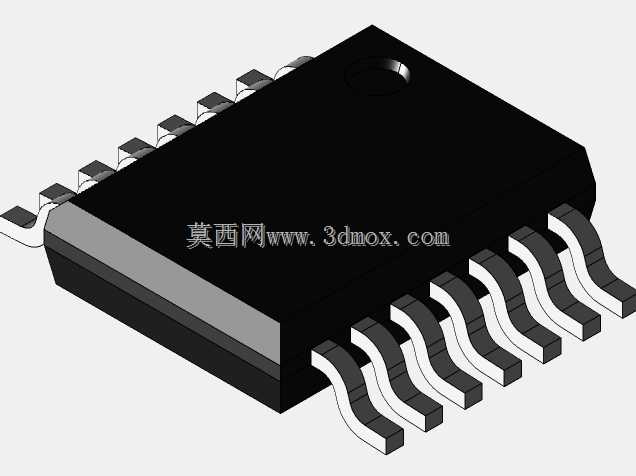

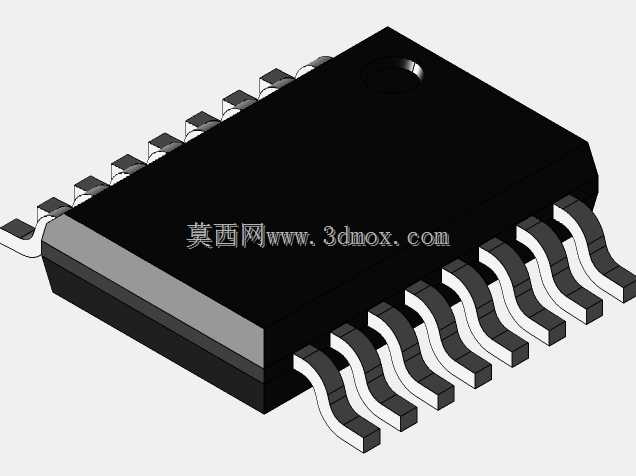

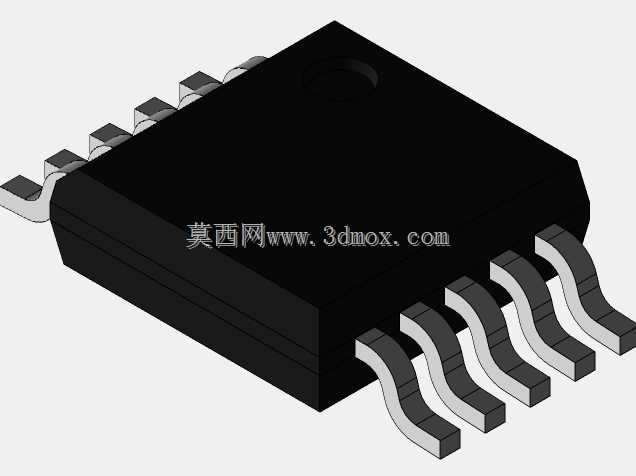

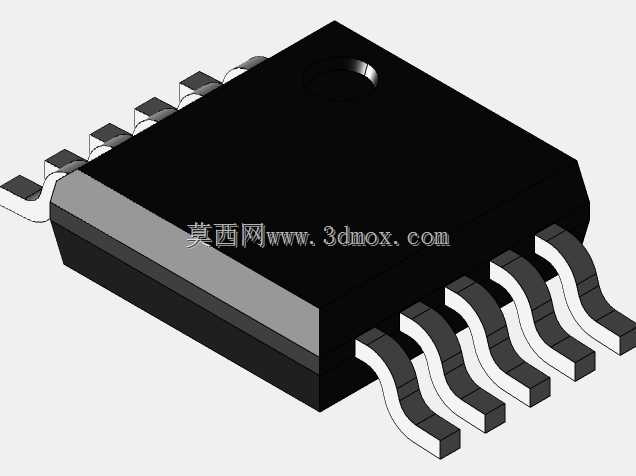

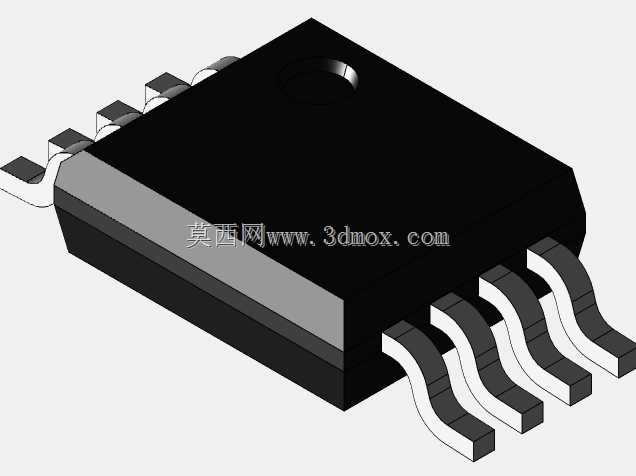

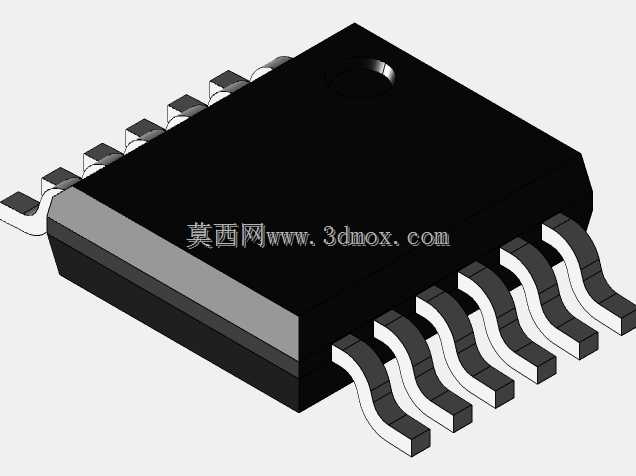

多引脚MSOP贴片封装电子元器件三维结构

　　能帮工程师快速完成不同引脚数器件的封装适配，不用反复对照规格书调整尺寸参数。从结构设计逻辑来看，这类封装的核心设计边界首先要锁定塑封体的宽度基准，也就是3mm的车身宽度，这个尺寸是和PCB焊盘布局、丝印外框直接对应的，要是塑封体宽度建模偏差超过0.1mm，就会导致丝印框和实体器件不匹配，产线目视检验时容易误判器件贴装偏移。引脚的成型角度也是设计重点，鸥翼型引脚的弯折弧度、引脚伸出塑封体的长度、引脚末端的共面度，都直接影响焊锡的爬升效果，建模时要严格遵循0.5mm的引脚间距基准，相邻引脚之间的间隙要保证足够的阻焊桥宽度，避免SMT生产时出现连锡短路的问题。实际应用场景里，这类封装广泛用在运算放大器、接口转换芯片、电源管理IC、在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，表面贴装类半导体器件的封装尺寸准确性，直接决定了SMT产线的良率与板卡整体可靠性，这类多引脚小间距封装的三维结构，是硬件结构工程师在器件选型、PCB封装建库、装配干涉校验环节必须参考的核心依据。日常做板卡结构设计时，经常会遇到同系列不同引脚数的MSOP器件混用的情况，很多时候不同厂商的同引脚数MSOP封装在引脚共面度、塑封体倒角、散热焊盘尺寸上存在细微差异，要是直接套用通用封装库，很容易在回流焊阶段出现引脚虚焊、器件偏位、甚至和周边屏蔽罩、接插件出现装配干涉的问题，这个结构覆盖了8到16引脚的全系列0.5mm间距TSSOP/MSOP封装形态，

　　小型逻辑器件上，在手持便携设备里，因为板卡空间极度紧凑，这类小体积封装的器件往往会布置在板卡边缘、靠近连接器或者屏蔽罩的位置，这时候三维模型的作用就不只是核对焊盘尺寸了，还要校验器件塑封体高度和周边结构件的安全间隙，比如塑封体顶部和屏蔽罩内壁的距离要至少保留0.2mm以上的余量，避免组装屏蔽罩时压碰器件本体造成引脚脱焊。还有一个容易被忽略的设计点是封装顶部的定位标记，也就是塑封体一角的圆形凹点，这个标记是SMT贴装时的视觉识别基准，建模时要准确还原凹点的位置和深度，方便在做产线贴装程序仿真时，校验视觉相机的识别点位是否正确，避免出现器件贴装方向反向的问题。在做参数化建模的时候，可以把引脚数量设置为可调整的变量，

　　通过方程式驱动引脚阵列的生成，不用每换一个引脚数就重新绘制整个模型，只需要调整引脚数量参数，就能自动生成对应引脚数的封装结构，同时自动更新引脚总长度、塑封体长度这些关联尺寸，大幅提升封装建库的效率。还要注意引脚末端的焊盘接触段长度，这个尺寸直接决定了焊盘的设计长度，要是接触段建短了，焊盘设计过长就会占用多余的PCB布线空间，建长了则会导致焊盘外侧没有足够的阻焊区域，容易在过波峰焊或者回流焊时拉尖。另外，塑封体的边角倒角也不能忽略，很多通用封装库为了省事直接做成直角，实际量产的器件塑封体边角都有微小的脱模倒角，这个细节在做高密度装配干涉检查时很关键，尤其是两个器件近距离布置的时候，直角模型会误判存在干涉，

　　而实际带倒角的器件是可以正常装配的。在车载电子的高振动应用场景下，这类封装的引脚应力释放结构也很重要，鸥翼型引脚的弯折弧度就是用来吸收板卡受振动、温变产生的形变应力，建模时还原准确的弯折弧度，才能在做板卡应力仿真时，准确计算引脚处的应力集中情况，提前预判长期使用后的引脚断裂风险。很多刚入行的工程师做封装建模时，往往只关注引脚间距和塑封体长宽这些核心尺寸，忽略了引脚根部和塑封体衔接的位置结构，这个位置的塑封体包裹厚度直接影响引脚的固定强度，要是建模时把引脚和塑封体的衔接位置做的太靠外，会导致仿真时误判引脚的受力支撑点，算出的应力值和实际情况偏差很大。做板卡热设计的时候，这个三维模型也能提供准确的器件实体尺寸，方便仿真时设置正确的热阻参数，尤其是部分带底部散热焊盘的MSOP封装，模型里准确还原散热焊盘的位置和尺寸，才能准确计算器件到PCB铜皮的热传导路径，评估实际工作时的器件结温是否在安全范围内。
