TSSOP系列薄型小尺寸表面贴装半导体封装

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计工作中，表面贴装类半导体器件的封装建模准确性，直接决定了后续SMT钢网开制、回流焊治具设计、器件干涉校验环节的一次通过率，不少刚入行的结构工程师在做PCB封装适配时，常因忽略封装本体的公差带、引脚成型角度、共面度要求，导致试产阶段出现引脚虚焊、本体与周边高器件干涉、焊盘设计不匹配等问题，拖慢整个项目的打样验证节奏。

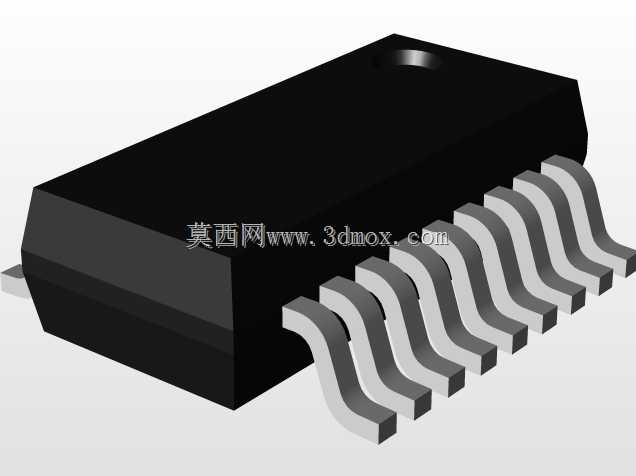

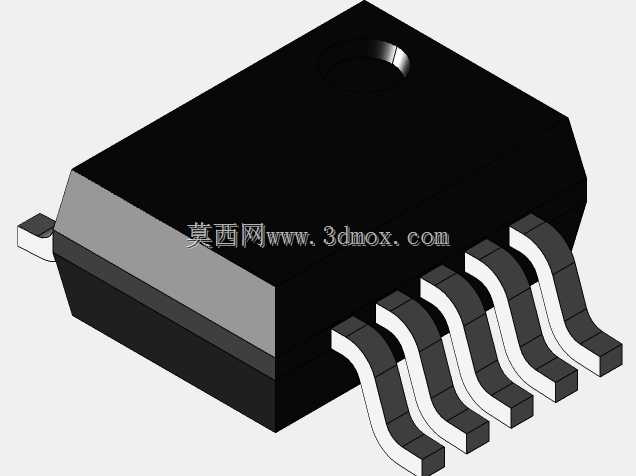

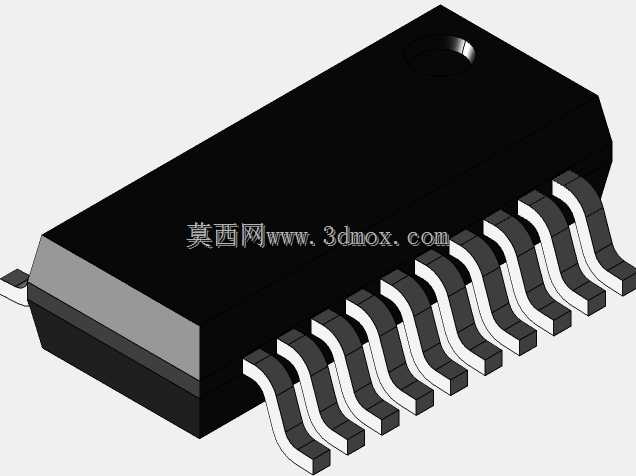

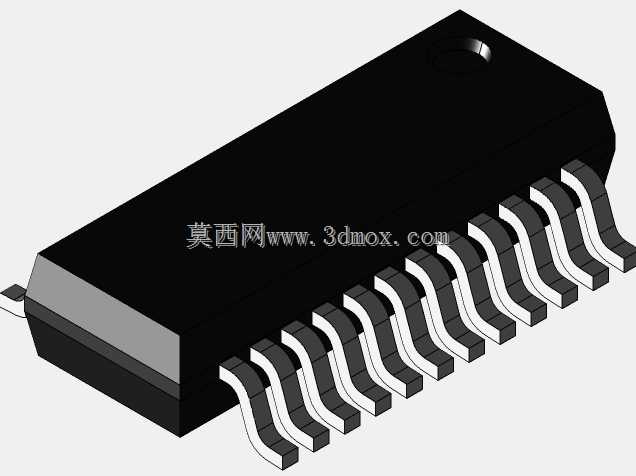

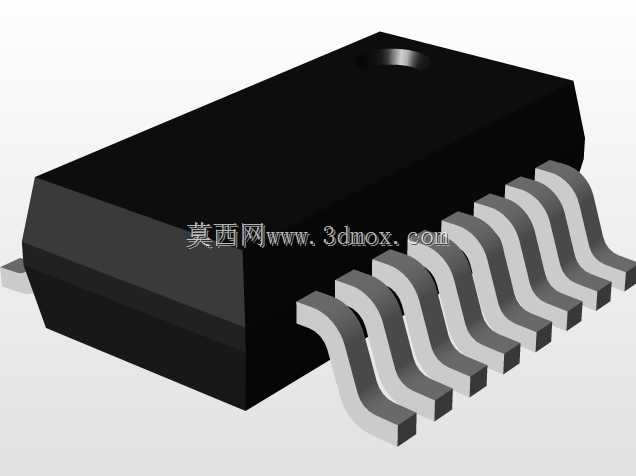

　　这套TSSOP系列薄型小尺寸封装，覆盖了不同引脚数的常用规格，机身宽度控制在2.54毫米区间，引脚间距为0.508毫米，属于表面贴装工艺里应用极广的一类封装形式，常见于LED驱动芯片、逻辑器件、接口转换芯片、小功率电源管理芯片的封装载体。建模过程中没有直接套用通用封装库的简化模型，而是参考实际量产器件的标称尺寸做了参数化处理，引脚部分还原了鸥翼型成型的实际弧度，而非简单的直角拉伸结构——这一点在做热仿真、焊盘应力分析时尤为关键，简化的直角引脚模型会错误计算引脚与焊盘结合处的应力集中系数，也无法准确还原回流焊过程中引脚共面度带来的焊接偏差。

　　从实际应用场景来看，这类封装的器件大多布置在PCB板的表层，部分高密度板卡会做双面贴装，因此建模时严格控制了本体高度的尺寸边界，避免在结构堆叠时与上方的屏蔽罩、导热垫、结构壳体产生干涉。引脚的伸出长度、内侧间距都按照SMT工艺的通用要求做了校验，确保焊盘设计时可以按照标准钢网厚度来开制开孔，不会出现引脚过短导致的上锡不足，或是引脚过长导致的相邻焊盘桥连问题。

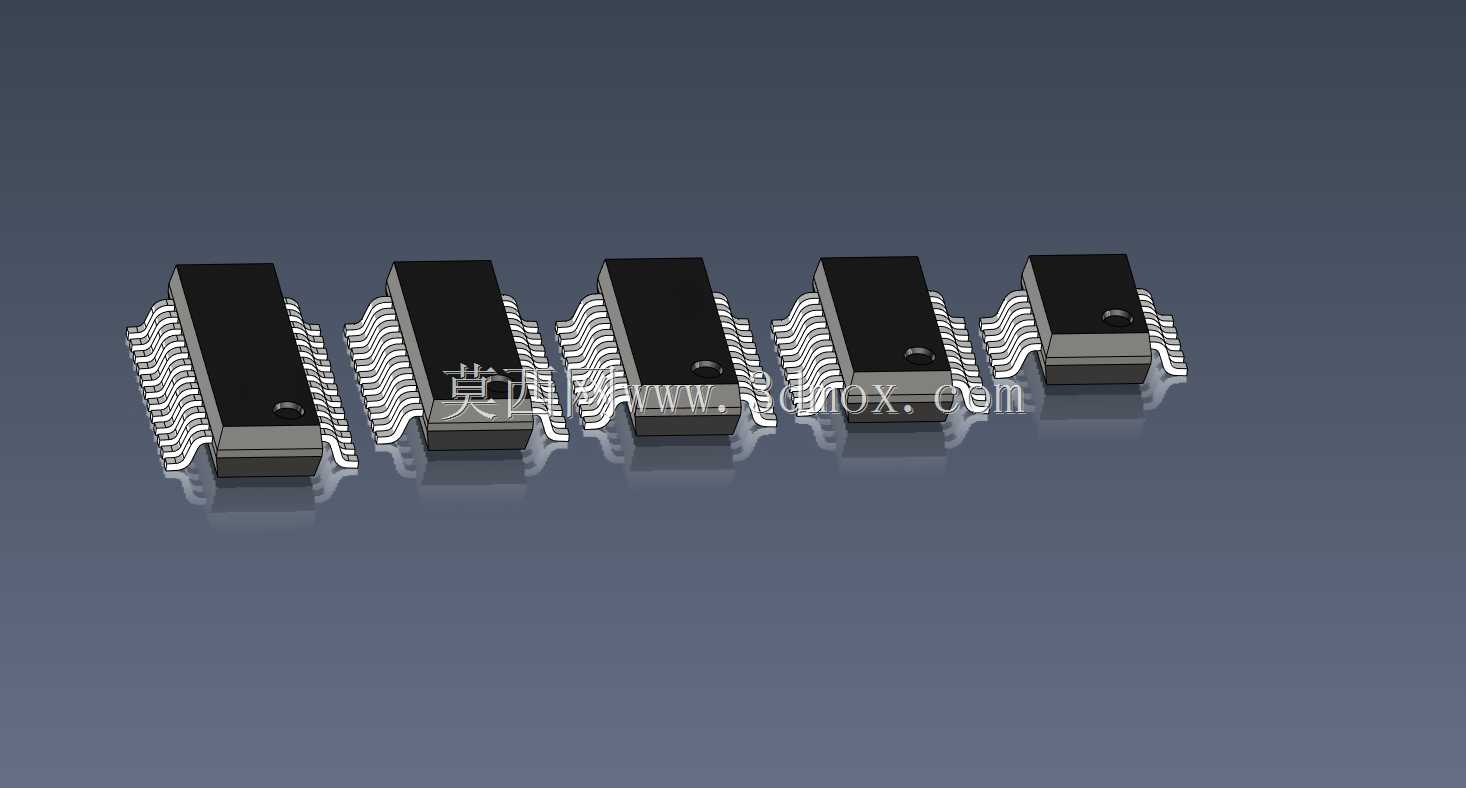

　　设计思路上采用了参数化驱动的建模逻辑，工程师可以通过调整方程式里的引脚计数参数，快速生成不同引脚数的同系列封装模型，无需重复绘制草图、拉伸特征，这对于需要频繁搭建器件库的硬件结构工程师来说，能大幅减少重复建模的工作量。本体部分的塑封材质纹理、引脚的镀锡表面质感都做了还原，在做产品渲染、装配爆炸图输出时，可以直接调用模型，不需要额外做外观贴图处理。

　　安装边界方面，除了器件本身的占位尺寸，还预留了SMT工艺要求的器件周边禁布区，模型在装配环境下可以直接作为干涉检查的基准，工程师在布置周边的电容、电阻等分立器件时，不需要再反复查阅封装手册的安装要求，直接通过模型的边界参考就能完成布局。引脚的共面度按照行业通用的0.1毫米公差做了设计，在做PCB板的翘曲度仿真时，可以准确模拟不同翘曲量下引脚与焊盘的接触状态，提前预判批量生产时可能出现的焊接不良风险。

　　不少工程师在做封装建模时容易忽略塑封本体的脱模斜度，直接做成直壁结构，虽然尺寸偏差不大，但在做高密度堆叠时，本体边角的斜度偏差可能会导致与相邻器件的边角产生硬干涉，这套模型还原了塑封件常见的微小脱模斜度，本体底部与PCB表面的间隙也按照实际器件的 seated 高度做了设置，方便后续在做底部填充、导热胶涂覆仿真时，准确计算胶量的填充范围。对于需要做热设计的场景，模型的本体材质参数可以直接赋予塑封料的导热系数，引脚部分赋予铜基镀锡的材料属性，不需要再拆分零件重新赋材质，能直接导入热仿真软件做器件的结温测算、散热路径分析。
