带定心销模板的榫接焊接夹具结构

　　在金属构件批量焊接加工的产线环节里，工件拼接定位的一致性直接决定了后续焊缝成型质量与整体装配精度，这类带定心销与模板的焊接夹具，正是针对长条类榫接结构工件的拼接工序开发的定位工装，主要解决手工对齐时榫头与榫眼错位、焊后工件形位公差超差的问题。从实际使用场景来看，这类夹具多应用在小型金属框架、型材拼接组件的焊接工位，适配厚度在1.5mm到6mm之间的碳钢、铝合金型材的榫接定位，工人操作时无需反复测量对齐，只需要将待焊工件的榫头对准夹具上的榫眼定位槽，穿入定心销完成径向与轴向的位置锁定，再通过夹具两侧的压紧块固定工件非焊接端，就能保证两个待焊工件的拼接同轴度、拼接面间隙控制在工艺要求范围内，避免焊接过程中工件受热移位导致的错边、角度偏差问题。

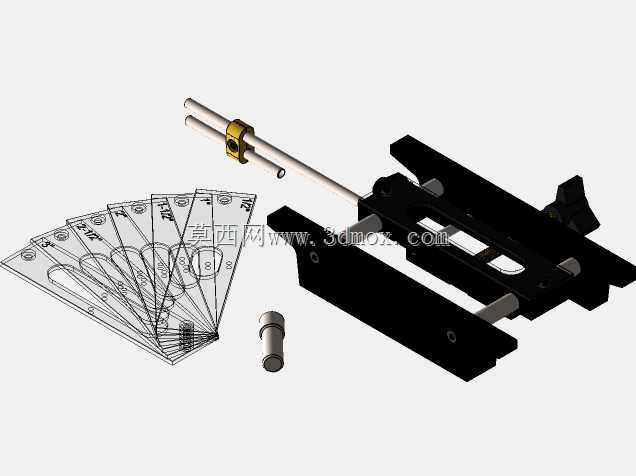

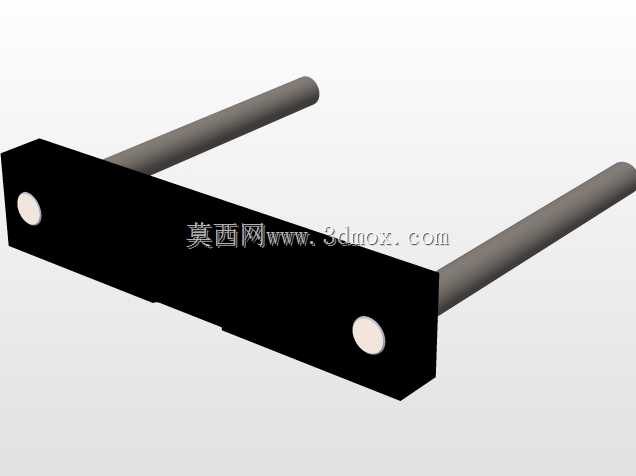

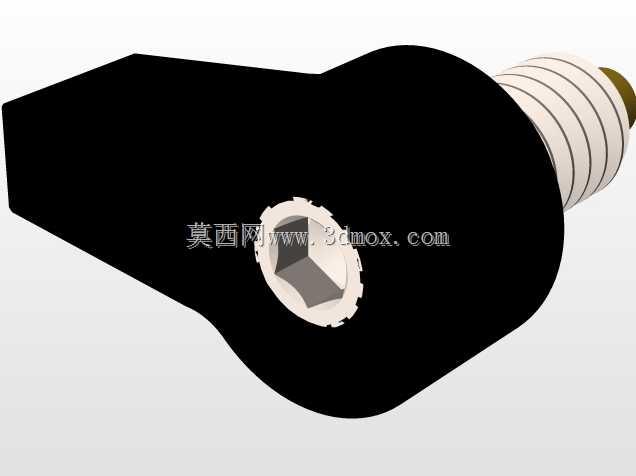

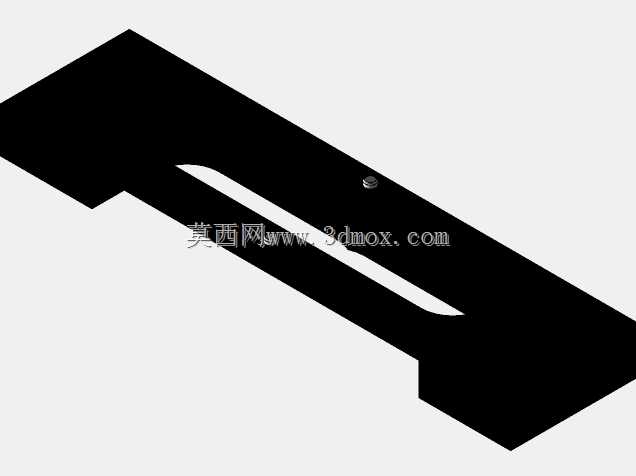

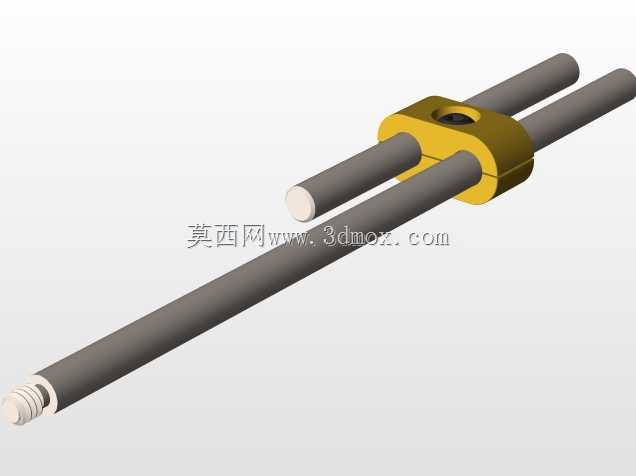

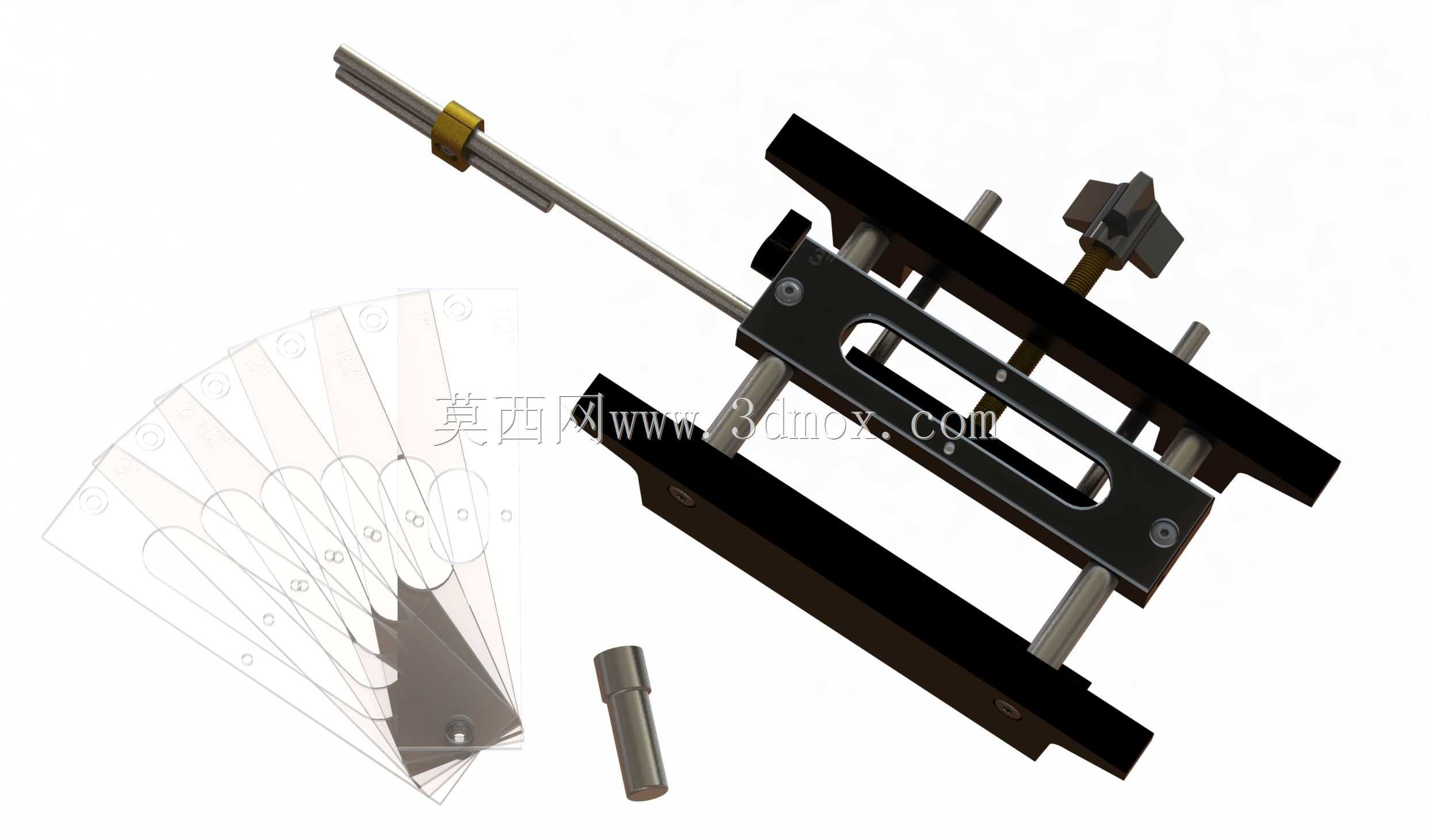

　　从结构设计思路来看，这套夹具采用了双导柱滑动式的模板调节结构，底座采用整体式发黑处理的钢制基座，保证长期使用的刚性与耐磨性，基座上开设的长条形调节槽可以适配不同长度规格的待焊工件，滑动模板通过两个平行的圆柱导柱与基座连接，滑动过程无卡滞，模板上加工的榫眼仿形槽与待加工工件的榫头轮廓完全匹配，定心销与模板上的销孔采用H7/h6的间隙配合，既保证插拔顺畅，又能将定位误差控制在0.02mm以内。夹具的压紧端采用了快拆式的压块结构，不需要额外工具就能完成工件的装夹与拆卸，单工位装夹时间可以控制在10秒以内，相比传统的手工划线定位方式，加工效率能提升60%以上，同时焊后工件的尺寸一致性合格率可以稳定在98%以上。

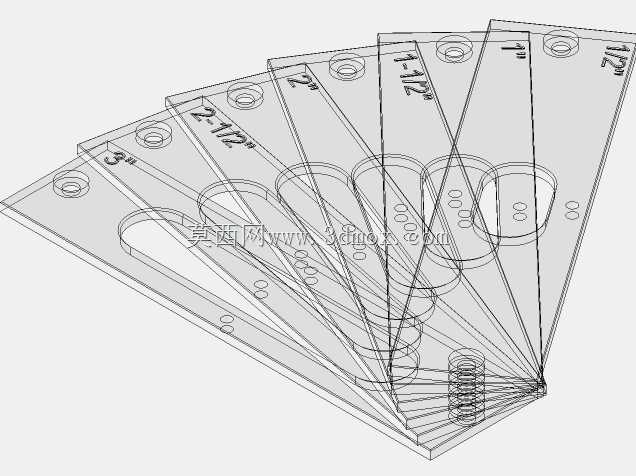

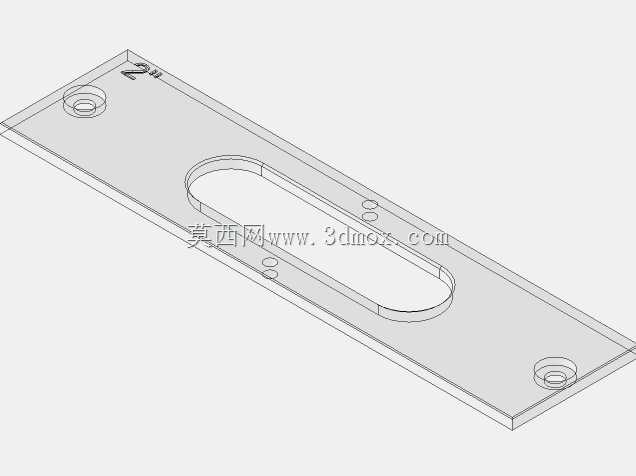

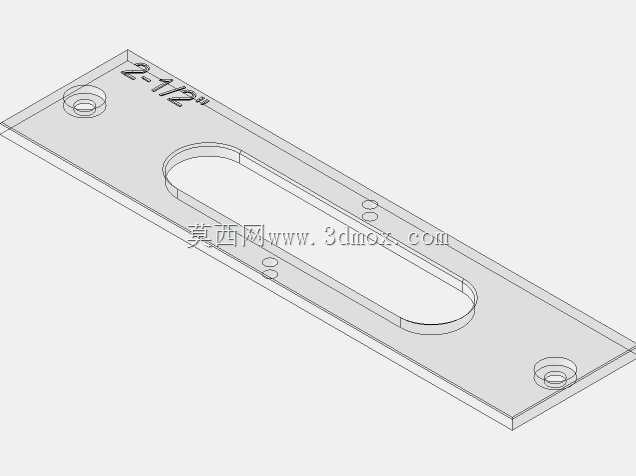

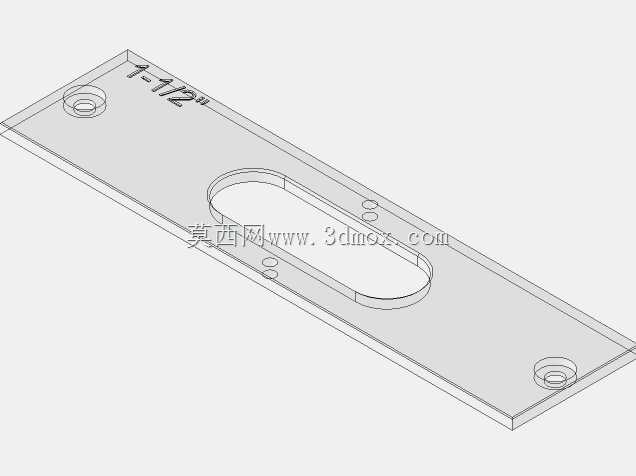

　　在安装边界与尺寸适配方面，这套夹具的整体底座安装孔位按照标准焊接工作台的T型槽间距设计，可以直接固定在常规的50mm槽距的焊接工作台上，不需要额外加工转接板，夹具的最大开合行程可以覆盖长度在50mm到300mm之间的待焊工件，定心销的直径规格可以根据工件的定位孔尺寸快速更换，模板上的榫眼槽也可以通过更换快换模板来适配不同轮廓的榫接结构，不需要整体更换夹具本体，大幅降低了多品种小批量生产时的工装投入成本。夹具的操作侧预留了足够的焊枪操作空间，无论是采用氩弧焊、二氧化碳气体保护焊还是激光焊接，都不会出现焊枪与夹具结构干涉的问题，焊接过程中产生的焊渣也可以通过基座上的排渣槽自然滑落，不会堆积在定位槽内影响后续装夹精度。

　　从长期使用的可靠性角度来看，这套夹具的所有定位接触面都做了淬火处理，表面硬度达到HRC45-50，能够抵抗焊接过程中的飞溅烫伤与工件装拆时的摩擦损耗，导柱表面做了镀硬铬处理，防锈能力与耐磨性能都能满足车间多尘、多焊渣的恶劣使用环境，日常维护只需要定期在导柱表面涂抹少量润滑脂，就能保证滑动结构长期顺畅无卡滞。不同于通用的台虎钳类夹持工具，这套夹具是专门针对榫接类焊接工序开发的专用定位工装，所有的定位基准都围绕榫接结构的形位公差要求设计，不需要工人在装夹过程中反复调整对齐角度，即使是新入职的操作工人，经过简单的操作培训就能完成高精度的工件装夹，有效降低了对工人操作技能的依赖，同时也减少了焊后校形的工序工作量，压缩了整体加工的周期。在实际的产线应用中，这类夹具还可以根据产线的自动化升级需求，在压紧端加装气动压紧组件，直接接入自动化焊接工作站的工装系统，不需要对夹具主体结构做大规模改动，具备较好的工艺扩展性。
