路由器位轮廓深度测量专用贝特利量规

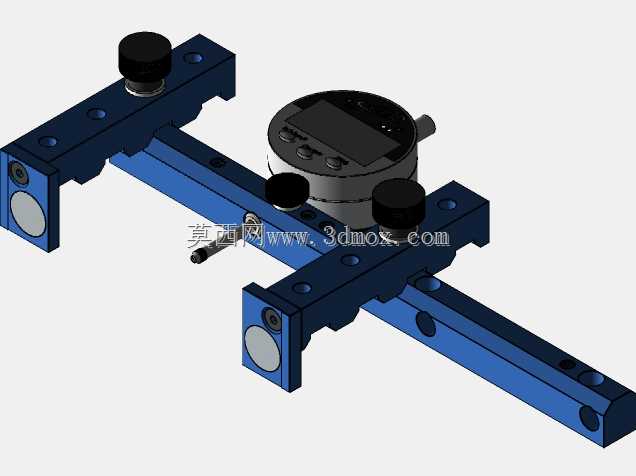

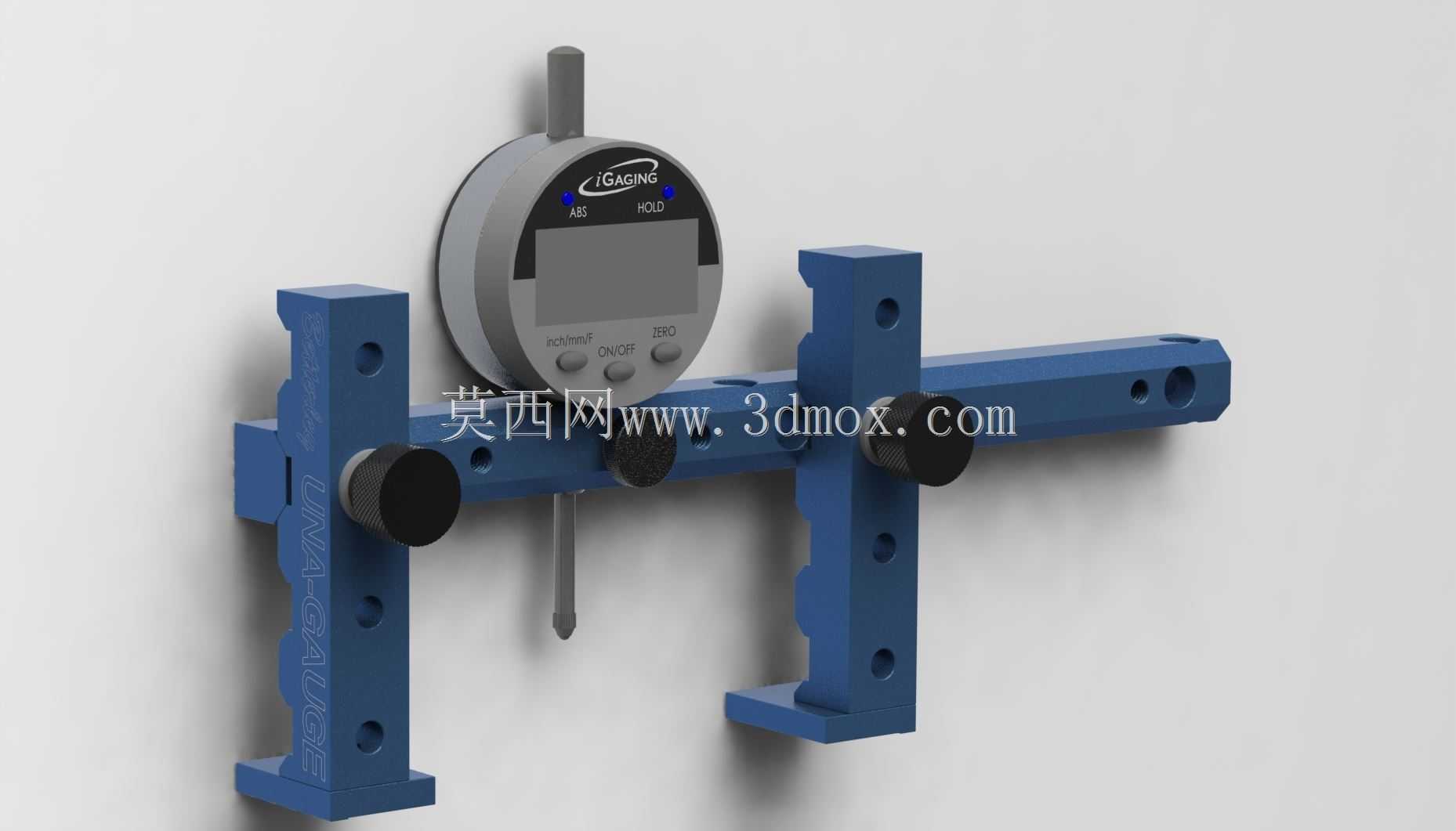

　　在木工定制、板式家具批量加工的现场，路由加工后的槽位轮廓深度一致性，直接决定后续五金配件安装的贴合度，传统靠人工塞尺配合深度尺逐点测量的方式，不仅效率低下，还容易因为测量基准偏移出现误判，这款专用量规正是针对这类场景开发的专用检测工装。从实际使用逻辑来看，该量规采用跨式基准定位结构，两根平行的蓝色支撑臂作为测量基准面，使用时直接跨搭在路由加工位两侧的工件基准平面上，无需额外找正基准，就能快速完成测量定位，相比传统手持量具的单点找正，能将单工位测量时间压缩到数秒内，适配流水线批量检测的节拍要求。量规的核心测量单元采用数显百分表组件，测头垂直向下对准路由加工的槽底位置，支撑臂上设置的可调式锁紧旋钮，

　　可根据不同宽度的路由槽位调整两个支撑脚的跨距，适配从窄边小槽到宽幅长槽的不同测量需求，支撑脚底部做了平面度精磨处理，避免因为工件表面微小毛刺导致基准倾斜，保证测量数据的稳定性。从结构设计思路上，整个量规的主体框架采用高强度铝合金型材加工，在保证结构刚性的同时控制整体重量，长时间手持操作不会产生明显的负重感，横向主梁上加工有等距的定位孔位，数显表的安装座可沿着主梁横向滑动调整位置，针对不同深度的路由槽，还可以更换不同长度的测头接杆，拓展测量深度范围。数显表单元自带数据清零、数值保持功能，测量时无需人工读数记录，可直接读取槽位深度与标准值的偏差，快速判断加工件是否合格，表体与安装座之间采用快拆结构，日常校准、

　　更换测头时无需拆解整个量规框架，维护效率更高。在安装边界与尺寸适配方面，量规的两个支撑脚高度做了统一设计，保证基准面与测头初始位置的平行度公差控制在0.02mm以内，支撑臂的可调范围覆盖常规板式家具路由加工的常见槽宽，最小可适配宽度20mm的窄槽，最大跨距可调整至300mm，满足绝大多数柜门合页槽、连接件安装槽、走线槽的测量需求。测头采用硬质合金材质，长期接触木质、板材加工面不会出现磨损变形，保证长期使用的测量精度，主梁侧面加工有刻度标识，调整支撑臂跨距时可快速参照刻度定位，无需额外测量调整尺寸。实际现场使用中，这类专用量规相比通用量具的优势十分明显，通用深度尺测量时需要反复确认基准面是否贴合，遇到槽位轮廓有异形结构时，

　　很容易因为测头落点偏差导致数据失真，而该量规的跨式基准直接覆盖槽位两侧的完整基准面，测头可沿着主梁滑动到槽内任意测量点，不管是槽底深度的均匀性，还是槽边台阶的高度差，都能快速完成检测。针对不同加工场景的需求，量规的支撑脚还可以更换为窄边支撑头，适配边缘空间狭窄的槽位测量，避免支撑脚与工件侧边的凸台、结构干涉。整个量规的活动部件都做了阻尼调整，锁紧旋钮拧紧后不会出现滑动移位，数显表的连接线做了内嵌走线处理，避免现场使用时被工件、工具勾挂导致损坏，表体的防护等级适配车间多粉尘的使用环境，日常木屑、灰尘不会进入表体内部影响测量精度。从建模实现的角度来看，该量规的模型完整还原了所有活动部件的装配关系，包括支撑臂与主梁的滑动配合结构、锁紧旋钮的螺纹连接结构、数显表安装座的可调结构、测头的伸缩行程，每个部件的配合公差都按照实际工装的加工要求做了预留，可直接用于同类检具的设计参考，也可作为加工出图的基础模型使用，模型中所有结构的尺寸都参照实际量具的参数设置，支撑臂的截面尺寸、主梁的型材规格、锁紧旋钮的规格都符合通用五金配件的标准，后续加工时可直接选用标准件进行装配，减少非标件的加工成本。
