千分表球头测头接触式测量配件结构

　　在精密尺寸检测场景里，这类球头结构的千分表测头是接触式测量环节里不可替代的易耗配件，日常在机加工工序间检测、工装夹具装夹定位找正、形位公差打表测量的场景中使用频率极高。不同于尖测头容易划伤工件表面、平测头对曲面适配性差的问题，球头端部的圆弧接触设计，能在测量曲面、圆弧面、不规则轮廓面的时候，始终保证接触点处于测头轴线的法向位置，避免测头倾斜带来的测量示值误差，哪怕是测量带轻微倒角、边缘圆角的工件，也不会因为接触位置偏移出现读数跳变的问题。

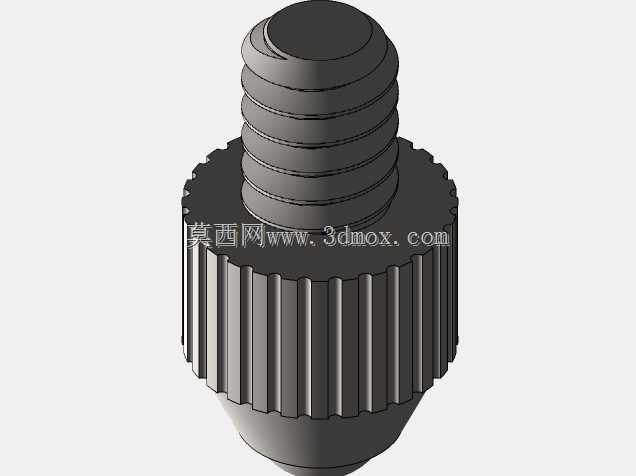

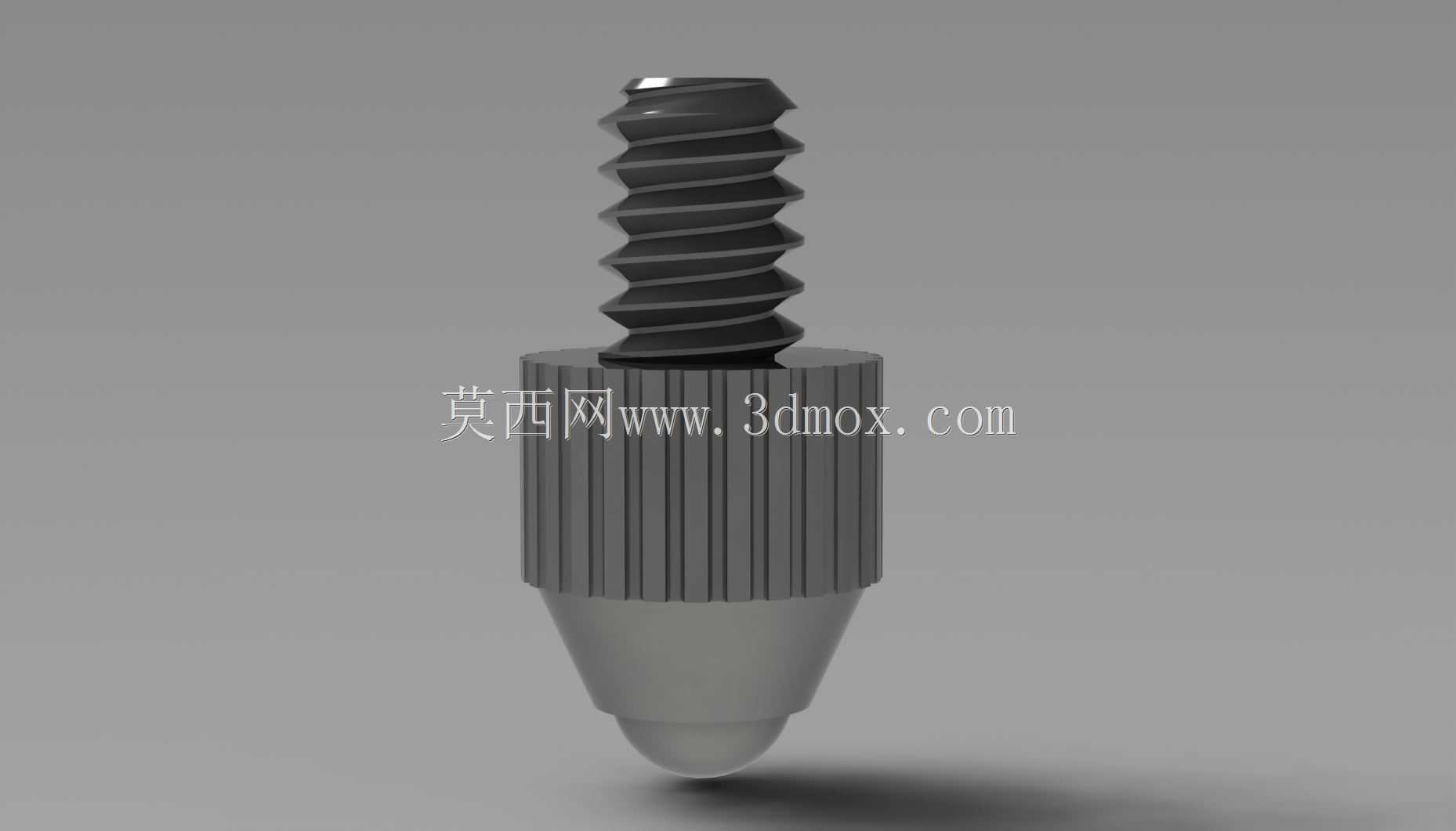

　　从结构设计逻辑来看，这个部件整体分为三个功能段，上部的外螺纹段是安装连接结构，采用和主流百分表、千分表测杆兼容的标准公制细牙螺纹，不需要额外加工转接件就能直接旋装在常规指示表的测杆端部，螺纹段的长度经过匹配设计，旋入后不会出现螺纹外露过长导致的测杆刚性下降问题，也不会因为旋合长度不足出现测量过程中测头松动脱落的情况。中间的滚花段是手动操作的施力部位，直纹滚花的纹路深度和齿距经过优化，徒手更换测头的时候不需要借助扳手等工具，手指捏住滚花段就能施加足够的拧紧力矩，既不会因为力矩过大导致螺纹滑牙，也能保证测量过程中测头和测杆之间无相对窜动，避免打表的时候出现示值不稳定的问题。下部的锥段过渡加球头端部是测量接触端，锥段的锥角设计避开了测量深孔、窄槽时的结构干涉，球头的球面轮廓度公差控制在微米级，球面的表面粗糙度达到镜面级别，长期和工件表面接触滑动也不容易出现拉毛、磨损的问题，能长期维持接触精度，减少因为测头磨损带来的测量系统误差。

　　从安装边界尺寸来看，这类测头的整体长度适配常规千分表的测杆行程范围，安装后不会超出测杆的最大伸缩量，球头的直径采用行业通用的标准尺寸，在做测量系统误差补偿的时候，可以直接套用标准球头的半径补偿值，不需要单独对测头直径做标定就能满足一般精度的检测需求。滚花段的外径大于螺纹段外径，一方面起到安装限位的作用，螺纹旋到底的时候滚花段端面和测杆端面贴合，保证连接刚性，另一方面也能在快速更换测头的时候给手指提供足够的握持空间，哪怕手上沾有少量切削液、油污，也能顺利完成拆装操作。

　　在实际使用场景中，这类球头测头适配的工况非常广，不管是在三坐标测量机的触发测头改装、台式高度规的测量端替换，还是普通磁力表座配合千分表做工件圆跳动、同轴度、平面度检测，都能稳定发挥作用。不同于硬质合金尖测头只适合硬度较低的有色金属或者软质材料测量，这款测头的球头部分采用耐磨合金材质，哪怕是测量淬火钢、硬质合金等高硬度工件表面，也不会出现球头压溃、变形的问题，长期重复测量的精度保持性更好。在做设备安装找正的时候，比如调整机床导轨直线度、工装夹具的同轴度，球头测头的接触特性可以避免测头卡在工件表面的微小加工刀痕里，让表针的示值变化更顺滑，操作人员能更准确地读取偏差数值，减少因为测头卡滞带来的调整误差。

　　设计过程中需要重点控制几个形位公差，首先是球头的球心和上部螺纹轴线的同轴度，这个公差如果超差，会导致测量的时候球头接触点偏离测杆轴线，带来和测杆倾斜类似的余弦误差，尤其是在测量小尺寸工件的时候，这个误差会直接影响测量结果的可信度。其次是滚花段和螺纹段的同轴度，避免安装后滚花段偏摆，影响手动操作的手感。最后是球头表面的硬度和粗糙度，硬度要保证长期接触磨损量极小，粗糙度要降低和工件表面的摩擦阻力，避免测量过程中带动工件产生微位移，尤其是测量薄壁件、微小零件的时候，摩擦阻力过大会推动工件移位，导致测量结果失真。
