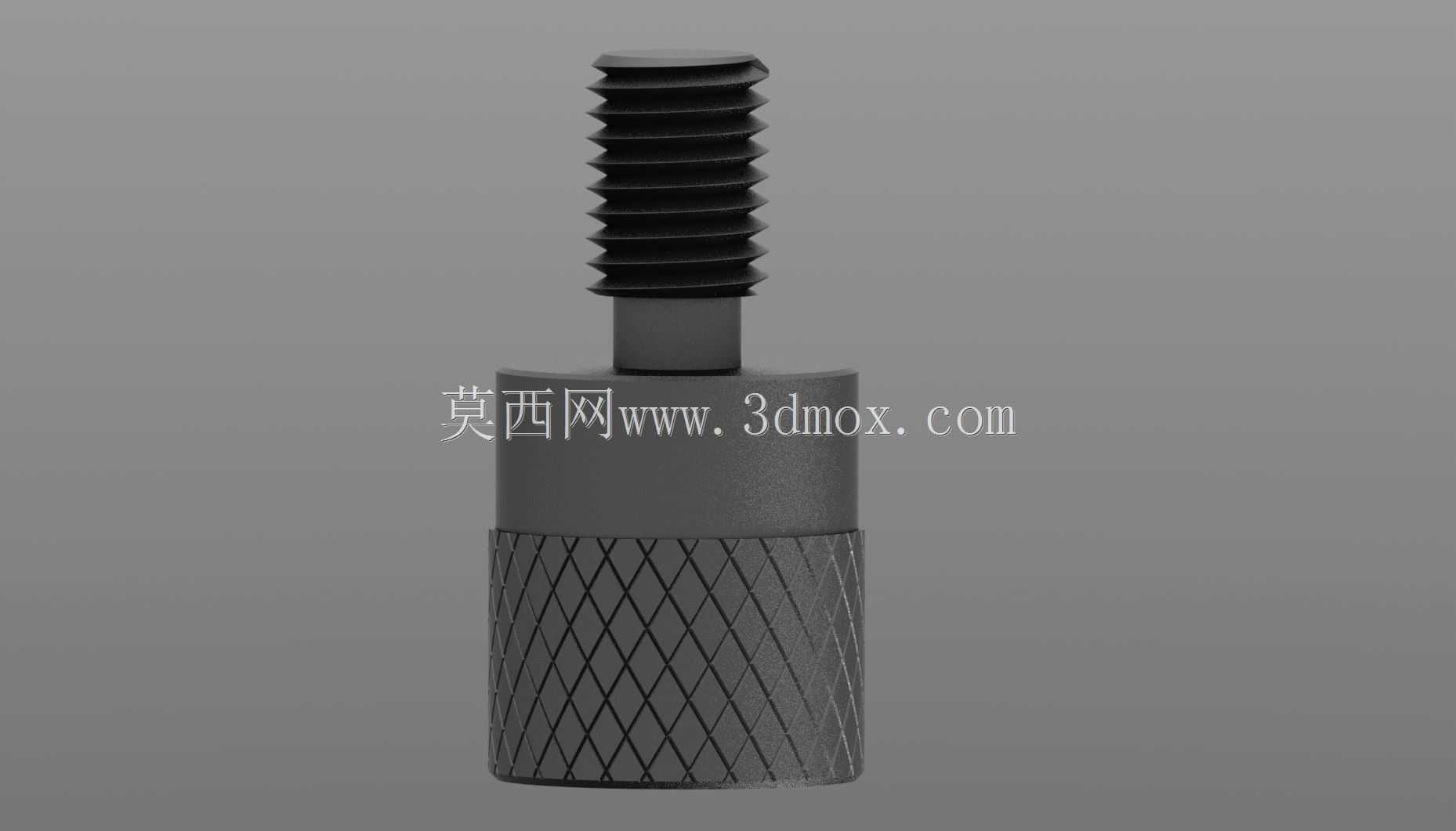

英制平点千分表测头接触端结构

　　在精密尺寸检测工位上，这类平点接触的千分表测端是日常形位公差、尺寸偏差测量里的常用易耗配件，和常规尖点、球头测端不同，平点结构的接触端面不会在软质金属、薄壁冲压件、抛光面工件表面留下压痕，也不会因为工件表面微小凹坑导致测量值跳变，适合检测平面度、台阶高度差、工件端面跳动这类需要面接触取基准的测量场景。从结构设计来看，上部的外螺纹段采用0.25英寸统一英制螺纹规格，适配市面上绝大多数英制装夹接口的千分表、百分表表架，螺纹段长度经过匹配计算，既保证装夹后有足够的啮合长度避免测量过程中松动，又不会因为旋入过长顶到表体内部的传动杆限位结构，安装时只需对准表体测杆的内螺纹孔，拧动下部的滚花段即可完成锁紧，不需要额外借助扳手等工具，

　　现场换件效率很高。下部的滚花握持段采用网纹滚花工艺，滚花的齿距和深度经过适配，既保证徒手拧动时有足够的摩擦力不会打滑，又不会因为齿纹过锐划伤操作人员手指，滚花段的外径控制在合理范围，在狭窄空间测量时不会和工件周边的夹具、定位结构产生干涉。中间的过渡轴段做了等直径设计，和上部螺纹段、下部滚花段的衔接处都做了微小的圆角过渡，避免应力集中导致的断裂问题——毕竟测量过程中测端会频繁和工件接触碰撞，应力集中位置很容易在长期冲击下出现裂纹甚至断裂。平点接触端面的平面度、和螺纹轴线的垂直度都有严格的形位公差要求，安装后端面和测量轴线保持垂直，不会因为端面倾斜导致测量值出现系统性偏差，接触端面的粗糙度控制在合理区间，既不会因为过于粗糙刮伤工件表面，

　　也不会因为过于光滑和工件表面产生粘附效应影响测量复位。这类测端常搭配千分表用于生产线的机加工件在线检测，比如铝型材端面的平面度快速筛查、冲压钣金件的折弯高度差检测、工装夹具定位面的重复定位精度校验，在模具修配场景里也常用来检测合模面的间隙差，相比球头测端，平点测端在测量大平面工件时的数值稳定性更好，不会因为工件表面的微小加工纹理导致测头微小滑移产生读数波动。设计建模时需要重点关注几个安装边界：螺纹段的大径、中径、小径公差要符合英制螺纹的标准公差范围，保证和不同厂家生产的千分表测杆都能顺畅旋合，不会出现卡滞或者旷量过大的问题；滚花段的外径不能超过表体测杆的护套外径，否则在深孔、窄槽位置测量时，测端还没接触到测量面，

　　滚花段就会先碰到工件侧壁导致无法测量；平点端面的边缘做了极小的倒角处理，避免边缘的锐边在接触工件时刮伤已加工表面，也能减少测端自身磕碰掉边的概率。整个零件的材质一般选用合金工具钢，表面做淬硬处理提高耐磨性，长期反复接触工件也不会出现端面磨损凹陷导致测量失准，建模时各个轴段的同轴度公差需要在模型里做明确标注，后续加工时以此为基准保证装夹后测端的跳动量控制在允许范围内，不会因为测端自身的同轴度误差引入额外的测量误差。在装配适配性上，这类测端不需要额外的转接件，直接替换原有测头即可使用，对于一些需要加长测量杆的场景，也可以在这个测端和表体之间加装标准英制加长杆，不会影响测量精度，滚花段的长度设计也兼顾了加长杆安装时的拧动需求，即使装在加长杆末端，也有足够的握持长度来完成锁紧操作。
