啄木鸟Paolini六英寸袖珍定位尺结构

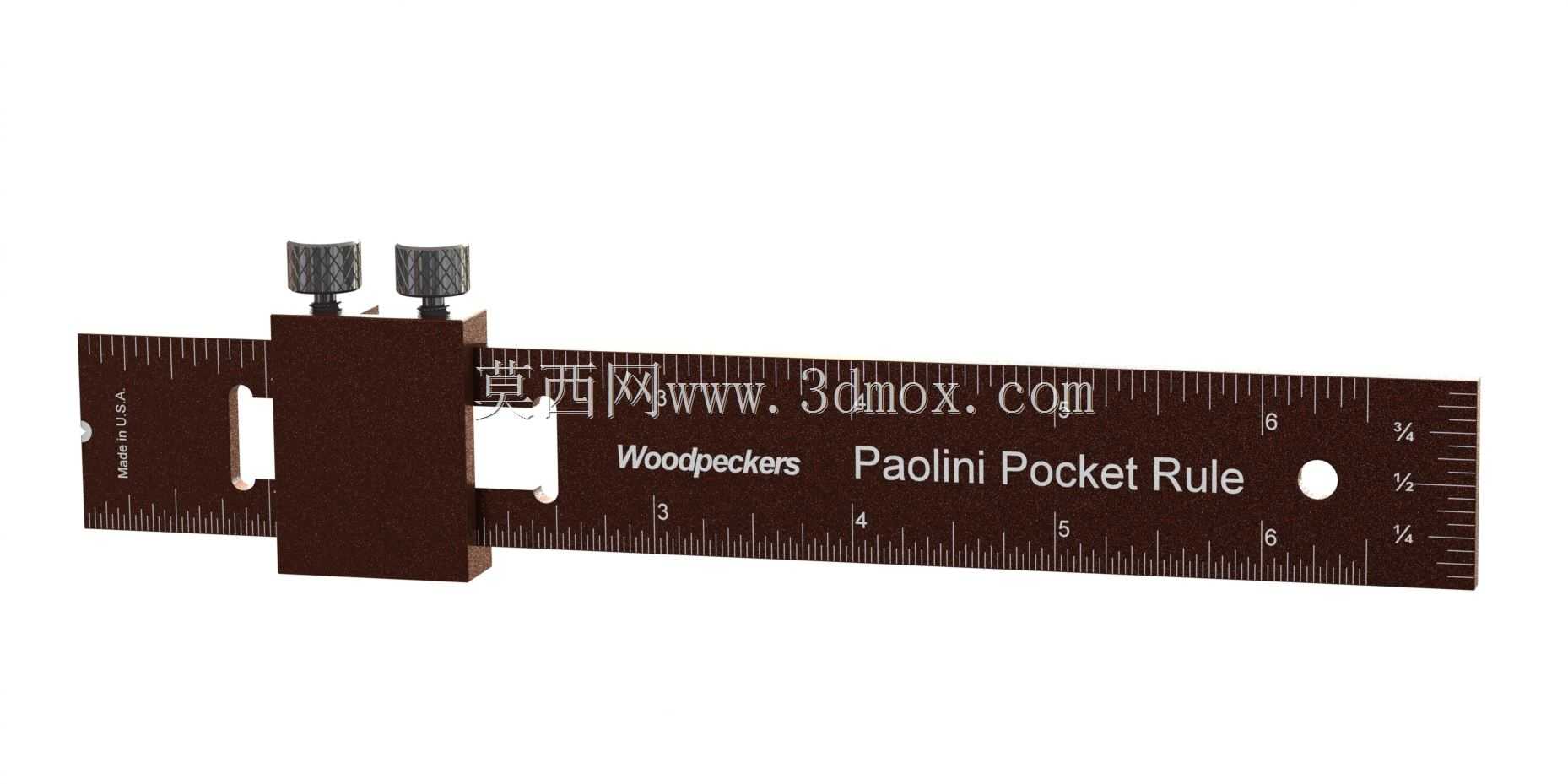

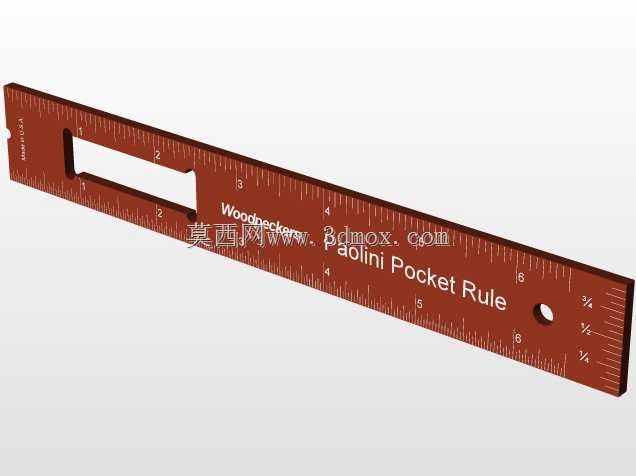

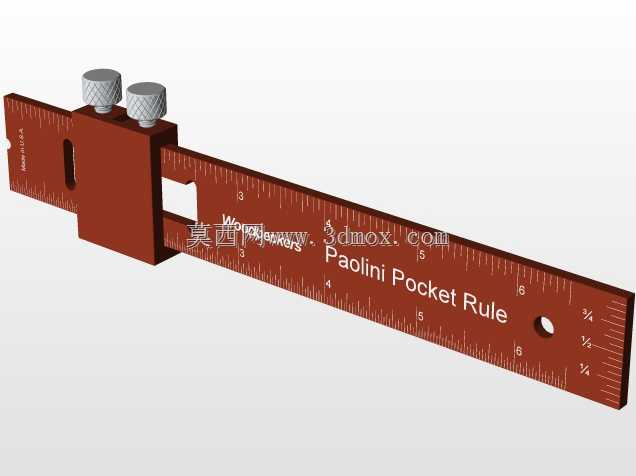

　　这款六英寸规格的袖珍定位尺，是面向精细加工场景设计的便携测量定位工具，在木工榫卯划线、小型金属件加工定位、模型制作尺寸校核、电子装配工位尺寸确认等场景中都能发挥作用，相比普通钢直尺，它额外集成了可锁止的定位挡块，能在重复划线、批量定位同尺寸工件时大幅提升操作效率，避免每次测量都要反复对齐刻度的繁琐操作。尺身采用六英寸量程设计，覆盖英制刻度标注，刻度线蚀刻在尺身表面，长期摩擦使用也不会出现刻度脱落的问题，尺身厚度控制在1.5mm左右，既保证了足够的刚性避免测量时尺身弯折带来的误差，又能轻松塞进工装口袋或者工具包的侧袋，不会占用过多收纳空间。尺身一端设计有挂孔，不用时可以挂在工位旁的工具挂板上，随手就能取用，适配车间工位的常规收纳习惯。配套的两个可滑动锁止挡块，是这款尺子区别于普通直尺的核心结构，挡块与尺身的配合间隙控制在0.02mm以内，滑动时顺滑无卡顿，锁止旋钮拧紧后挡块不会出现偏移，挡块的垂直工作面与尺身刻度面保持严格垂直，定位时挡块贴紧工件端面，划线笔靠在挡块侧面就能拉出精准的平行直线，不需要额外搭配直角尺辅助定位。两个独立挡块可以分别锁定在不同刻度位置，一次调整就能完成两个不同尺寸的定位划线，比如在加工小型木盒的榫头时，可以同时锁定榫头长度和榫肩位置的两个尺寸，连续划线时不需要反复调整挡块位置，大幅缩短单件加工的辅助测量时间。尺身表面做了深色氧化处理，浅色的蚀刻刻度在深色尺身上对比度很高，车间光线不足的环境下也能快速读取刻度数值，

　　不会因为反光看不清刻度线。挡块的工作面做了倒角处理，贴紧工件端面时不会刮伤工件表面，尤其是加工软质木材或者阳极氧化处理的铝件时，不会因为挡块边缘的毛刺在工件表面留下压痕。从结构设计的角度来看，这款尺子的建模过程需要重点关注几个配合尺寸的公差控制：首先是挡块与尺身的滑槽配合，尺身两侧的滑动边平行度公差需要控制在0.01mm以内，否则挡块滑动时会出现卡滞或者旷量过大的问题，锁止后挡块的工作面与尺身长度方向的垂直度公差要控制在0.02mm以内，否则定位时会出现尺寸偏差，锁止旋钮的螺纹孔要垂直于尺身平面，拧紧时旋钮端面能均匀压在尺身表面，不会出现偏压导致挡块倾斜的问题。在实际使用场景中，这款尺子除了基础的长度测量和划线定位，

　　还能配合高度尺做小型工件的高度差测量，或者在台钻工位上辅助定位工件的钻孔位置，挡块靠在台钻工作台的定位靠山上，就能快速确定钻孔的边距，不需要每次都用卡尺测量定位。相比带表卡尺或者数显卡尺，这款袖珍尺没有精密的电子元件或者齿轮传动结构，在车间多粉尘、多切削液的环境下也不会出现损坏，日常维护只需要定期在滑槽位置擦一点轻质润滑油就能保证滑动顺畅，使用寿命远高于普通的精密测量量具。尺身的刻度同时标注了英寸的1/8、1/16、1/32、1/64细分刻度，适配英制尺寸体系的加工需求，对于做外贸加工或者进口设备维修的工位来说，不需要额外做公制英制的换算就能直接读取尺寸，减少换算带来的人为误差。挡块上还设计了避让槽，划线时笔尖可以直接贴到尺身表面，

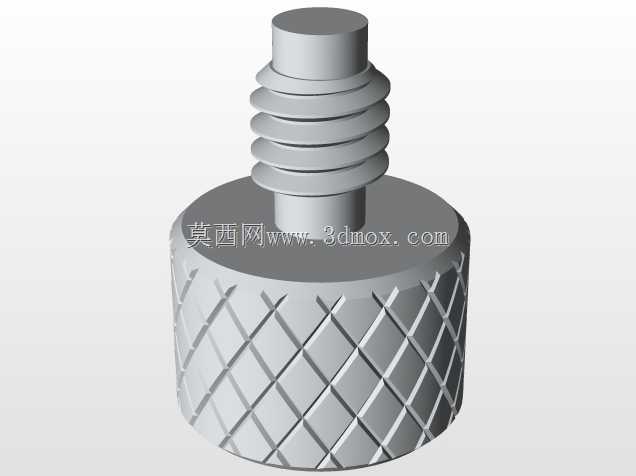

　　不会因为挡块的厚度导致划线笔和尺身之间出现间隙，拉出的直线不会出现偏移，这个细节设计在实际划线操作中能大幅提升划线的精度，避免因为笔和尺身有间隙画出歪线的问题。从安装边界的角度来说，这款尺子本身不需要固定安装，属于手持便携工具，收纳时只需要预留170mm长度、30mm宽度、20mm高度的空间就能放下，不管是放在工具盒的隔层里还是挂在工具板上都不会占用过多空间，两个锁止旋钮的突出高度控制在8mm以内，放在口袋里不会硌到，也不会勾挂衣物。在建模还原这款产品的时候，需要重点还原尺身刻度的蚀刻深度、挡块的倒角细节、锁止旋钮的滚花纹理，这些细节不仅是外观特征，更是和实际使用功能直接相关的结构，滚花纹理能保证手上有油污的时候也能轻松拧紧锁止旋钮，不会出现打滑的问题。
