钻床心轴跳动检测专用量规结构

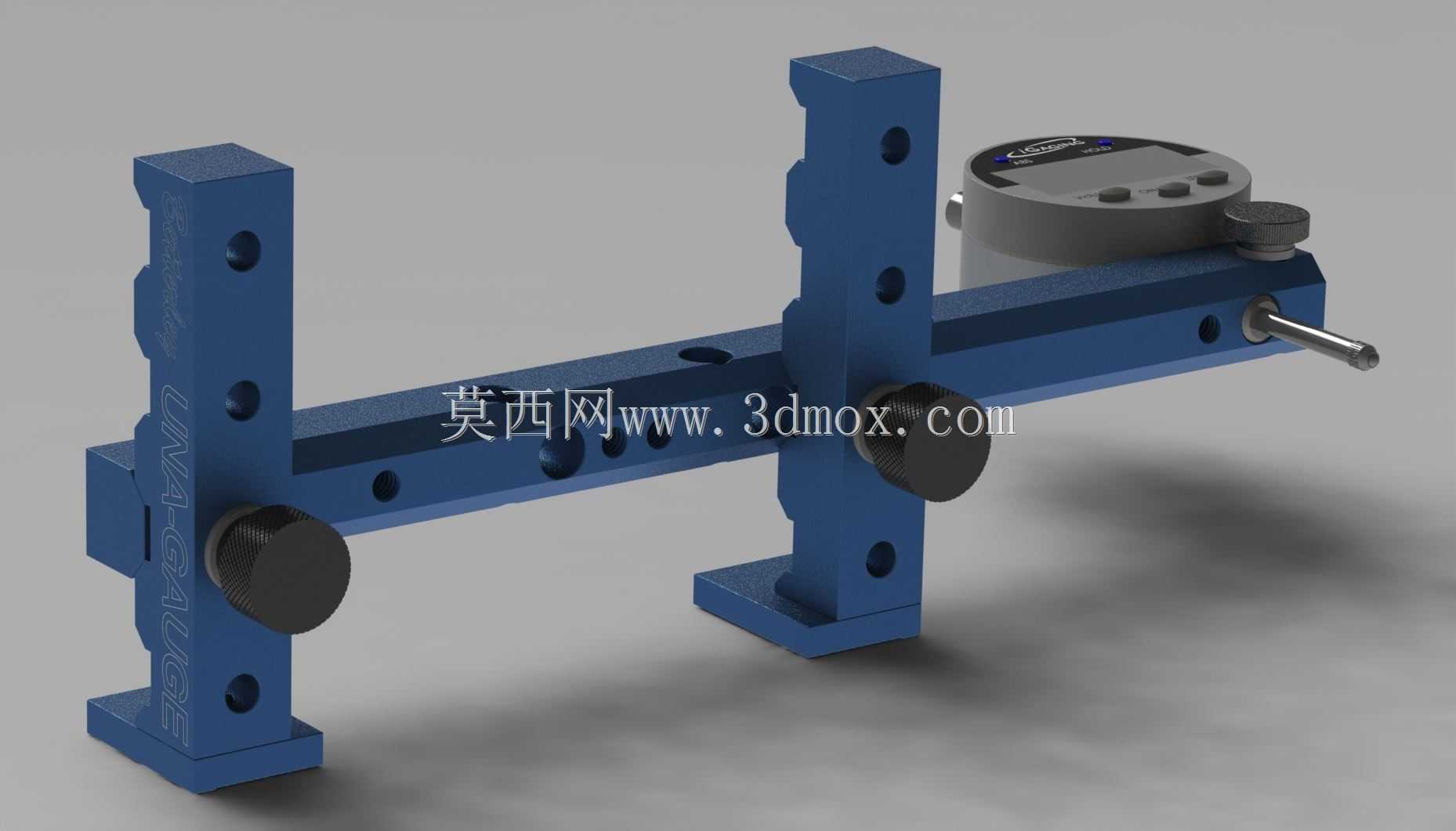

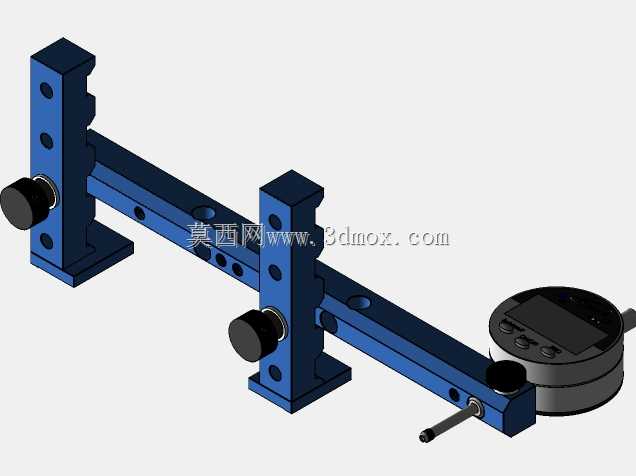

　　在钻削加工场景中，主轴心轴的径向跳动、端面跳动量直接决定孔加工的尺寸精度、圆度误差以及孔位同轴度，尤其是在精密铰孔、攻丝、小直径深孔钻削工序中，心轴跳动超差会直接导致刀具崩损、孔壁粗糙度超标、工件报废率攀升，这款专用量规正是针对钻床日常精度校验、设备维护校准的需求设计，无需复杂的打表架搭建、找正流程，可快速完成心轴跳动参数的现场检测。从结构设计逻辑来看，整套量规采用双立柱跨距可调的横梁式架构，两个带T型槽适配底座的立式支撑柱可沿横梁的长槽孔调整间距，适配不同工作台面T型槽间距的台式钻床、立式钻床、摇臂钻床的安装需求，支撑柱与横梁之间通过侧面的锁紧旋钮完成位置固定，调整时无需额外工具，手动旋紧即可保证检测过程中结构无窜动，

　　避免支撑刚性不足带来的测量误差。横梁末端的测量表安装位可适配数显百分表、千分表的装夹，测头直接抵靠在钻床心轴的圆柱面或者端面上，安装时无需反复调整表架的伸出长度与角度，横梁上的多组定位孔可根据心轴的悬伸长度调整测量位置，覆盖从主轴端面到刀具装夹段全行程的跳动检测需求，相比传统的磁性表架测量方案，这种固定跨距的结构不会因为表架磁座吸附不牢、表杆悬臂过长产生测量形变，检测重复精度可控制在0.01mm以内。从安装边界来看，两个支撑柱的底座采用与标准机床T型槽匹配的定位凸台结构，可直接嵌入工作台的T型槽内完成定位，无需额外制作转接板，支撑柱的有效高度可覆盖常规台式钻床主轴从最低行程到最高行程的全高度范围，

　　横梁的长度方向调整行程可适配主轴中心到工作台边缘不同距离的钻床机型，不会出现测量位置干涉、测头无法抵靠心轴的问题。实际使用过程中，操作人员只需将量规通过底座T型块固定在钻床工作台上，调整横梁位置使测头垂直抵靠在待检测的心轴表面，将百分表调零后手动转动钻床主轴，即可直接读取心轴的径向跳动数值，调整测头角度抵靠心轴端面即可完成端面跳动的检测，整个检测过程耗时不超过两分钟，适合生产现场的设备日常点检、维修后精度验证、新设备入厂精度验收等场景。设计过程中充分考虑了车间现场的使用环境，所有结构件均采用硬质铝合金材质做阳极氧化处理，重量轻且耐磨抗腐蚀，锁紧旋钮采用滚花防滑设计，手上沾有切削液、油污时也可轻松操作，

　　测量表的装夹孔采用标准8mm内径设计，兼容市面上绝大多数常用的机械式、数显式百分表与千分表，无需定制专用测量表头。整套结构没有多余的复杂传动部件，长期使用不会出现磨损间隙，日常维护只需定期擦拭接触面、在锁紧螺纹处涂抹少量润滑脂即可，使用寿命远高于常规的磁性表架组合测量方案。在结构细节处理上，横梁上的调整槽采用精密铣削加工，槽宽与支撑柱的配合间隙控制在0.02mm以内，调整时滑动顺畅无卡滞，同时不会因为间隙过大导致测量时横梁偏摆，支撑柱上的多组高度调节孔可根据不同的主轴高度快速调整横梁的安装高度，适配不同行程规格的钻床检测需求，底座的T型定位凸台做了倒角处理，嵌入T型槽时可自动导正，无需反复对位调整。
