铝型材内嵌式微型导向电子链结构

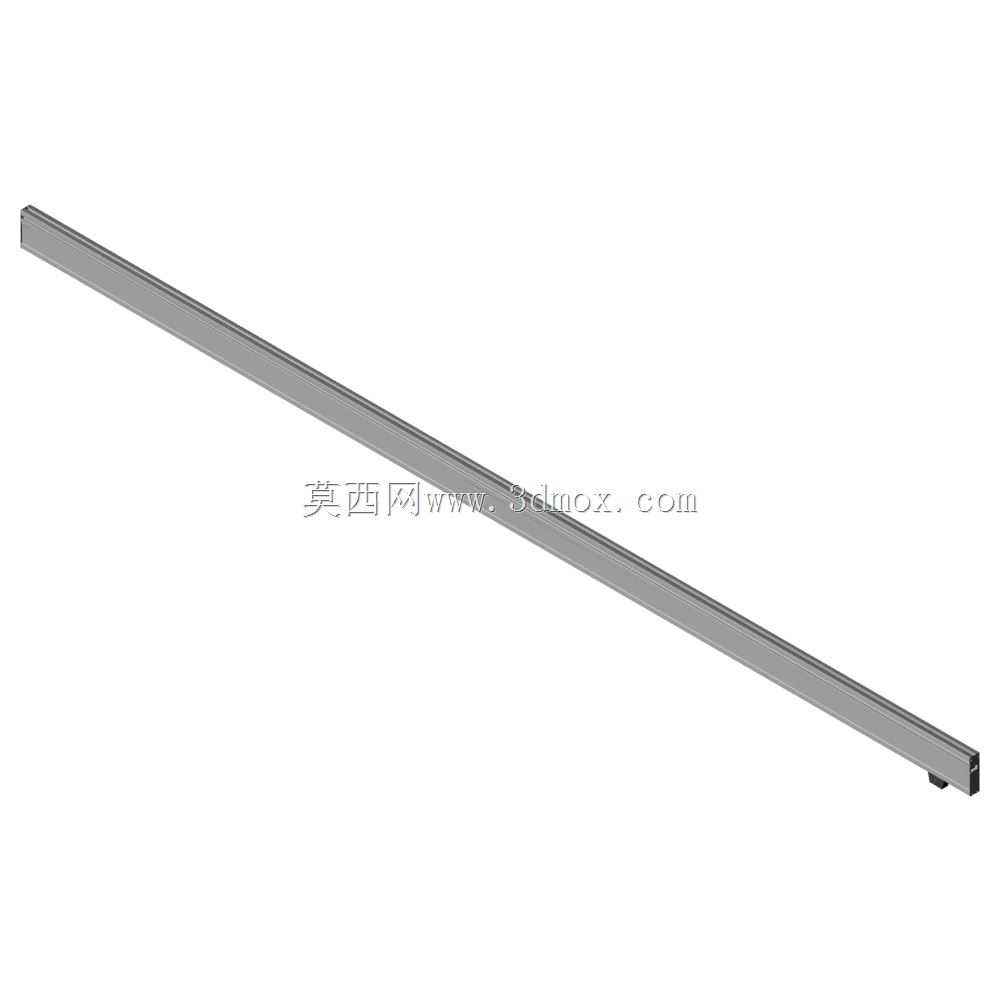

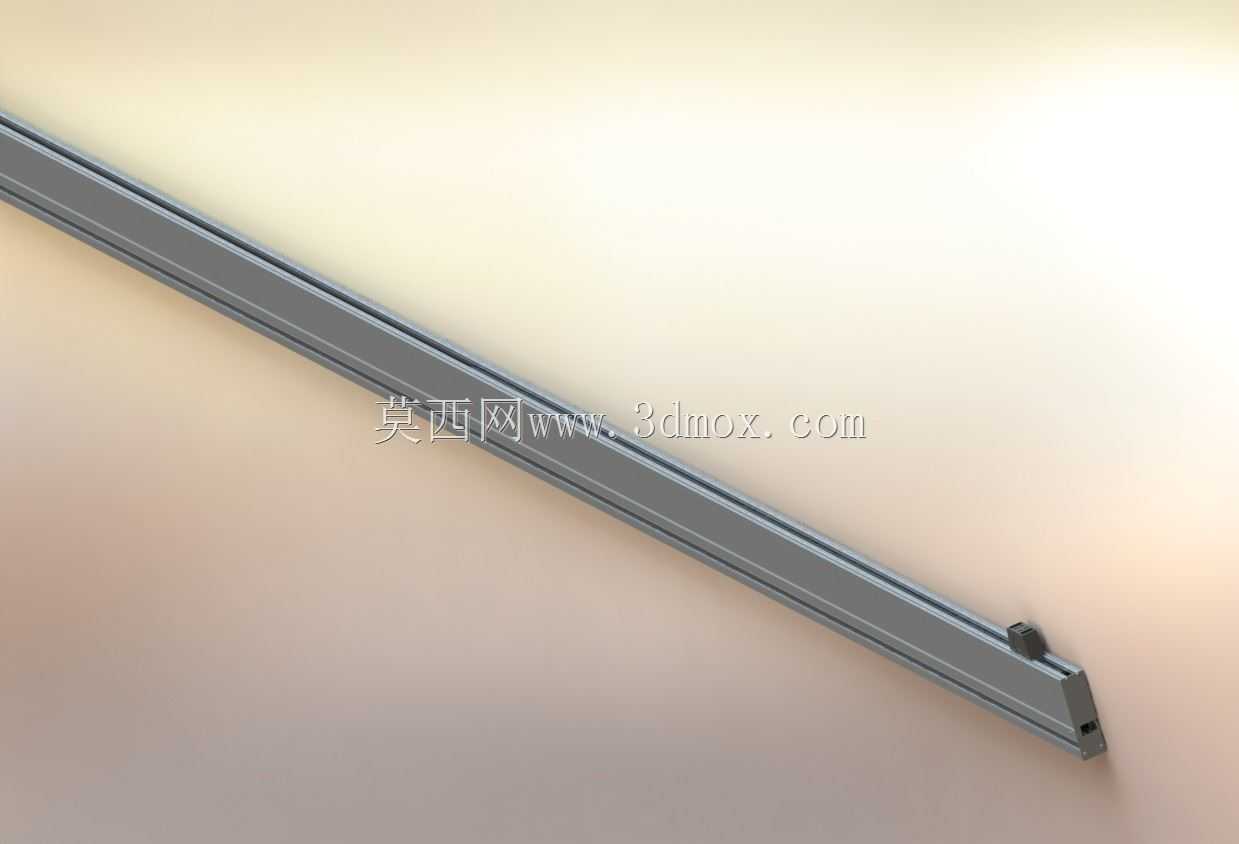

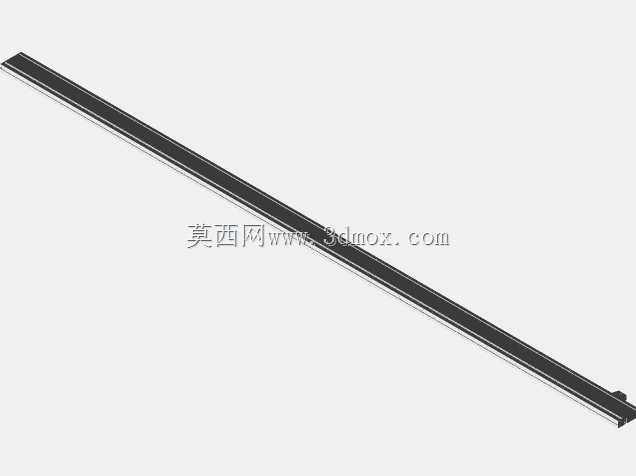

　　在自动化设备的长行程走线场景里，很多工程师都遇到过线缆外露磨损、拖链占用安装空间、小行程走线布局局促的问题，这款内嵌在铝型材中的微型电子链，就是针对这类痛点做的集成化走线方案。不同于常规外露安装的拖链结构，这款电子链完全嵌入铝挤压型材的型腔内部，整套走线结构不会额外占用设备的外部安装空间，对于设备布局紧凑、对外观整洁度有要求的场景，比如室内小型起重设备的信号走线、安全门的随动线缆布置、摄像检测系统的长行程移动走线，都能提供稳定的线缆防护效果。

　　从实际使用的功能特性来看，这款电子链可以容纳一条或者两条小型电缆、气动软管，在长行程往复运动的过程中，链体完全在铝型材型腔内部运行，不会出现脱链、卡滞的问题，线缆全程被封闭在链体和铝型材形成的防护空间内，避免车间内的切屑、粉尘、切削液接触线缆外层，大幅延长线缆的使用寿命，也减少了设备运行过程中线缆晃动带来的信号干扰问题。不同规格的链体对应不同的内部容纳尺寸，适配不同线径的线缆和软管，其中一款内部尺寸为11mm×10mm的规格，最小弯曲半径可以做到18mm，适合小空间内的小线径走线；另一款内部尺寸13mm×18mm的规格，弯曲半径为35mm，可以容纳更粗的线缆或者双路并排的软管。

　　配套的铝型材作为链体的运行轨道，也做了适配性的型腔设计，对应不同链体规格的铝型材截面尺寸有明确的安装边界，比如适配小规格链体的铝型材宽度为29.5mm、深度75.5mm，适配稍大规格链体的铝型材宽度40.5mm、深度140mm，工程师在做设备框架设计的时候，可以直接将这款铝型材作为框架的组成部分，不需要额外预留拖链的安装空间，也不需要单独设计拖链的导向槽，大幅简化整体结构的设计工作量。

　　在设计思路上，这款结构没有采用常规拖链加独立导向槽的分体式方案，而是将拖链的运行轨道和设备常用的工业铝型材做了集成，把拖链的容纳型腔直接做在铝型材的挤压截面里，既保留了铝型材作为结构件的支撑能力，又同时具备了拖链导向防护的功能，减少了装配环节的零件数量，也避免了分体式导向槽安装时的对接误差问题。链体本身的节距做了微型化设计，运行过程中噪音更低，往复运动的平顺性更好，不会因为节距过大出现运行顿挫的问题，适合对运行噪音有要求的室内设备场景。

　　在实际选型和建模装配的时候，需要注意铝型材型腔的内部尺寸和链体的外形尺寸的配合间隙，既要保证链体在型腔内可以顺畅滑动，又要避免间隙过大导致链体在运行过程中出现上下窜动的问题；同时要确认行程末端的固定端安装位置，预留好线缆的出线空间，避免线缆在出线位置出现过度弯折。链体的弯曲半径需要和所容纳线缆的最小允许弯曲半径匹配，不能小于线缆本身的弯曲半径要求，避免长期运行过程中线缆芯线出现疲劳断裂。对于需要在洁净环境使用的场景，这种内嵌式的结构还可以避免拖链运行过程中产生的磨屑散落到设备工作区域，比外露式拖链更适合洁净车间的设备使用。
