易格斯DryLin系列直线导向德林管结构

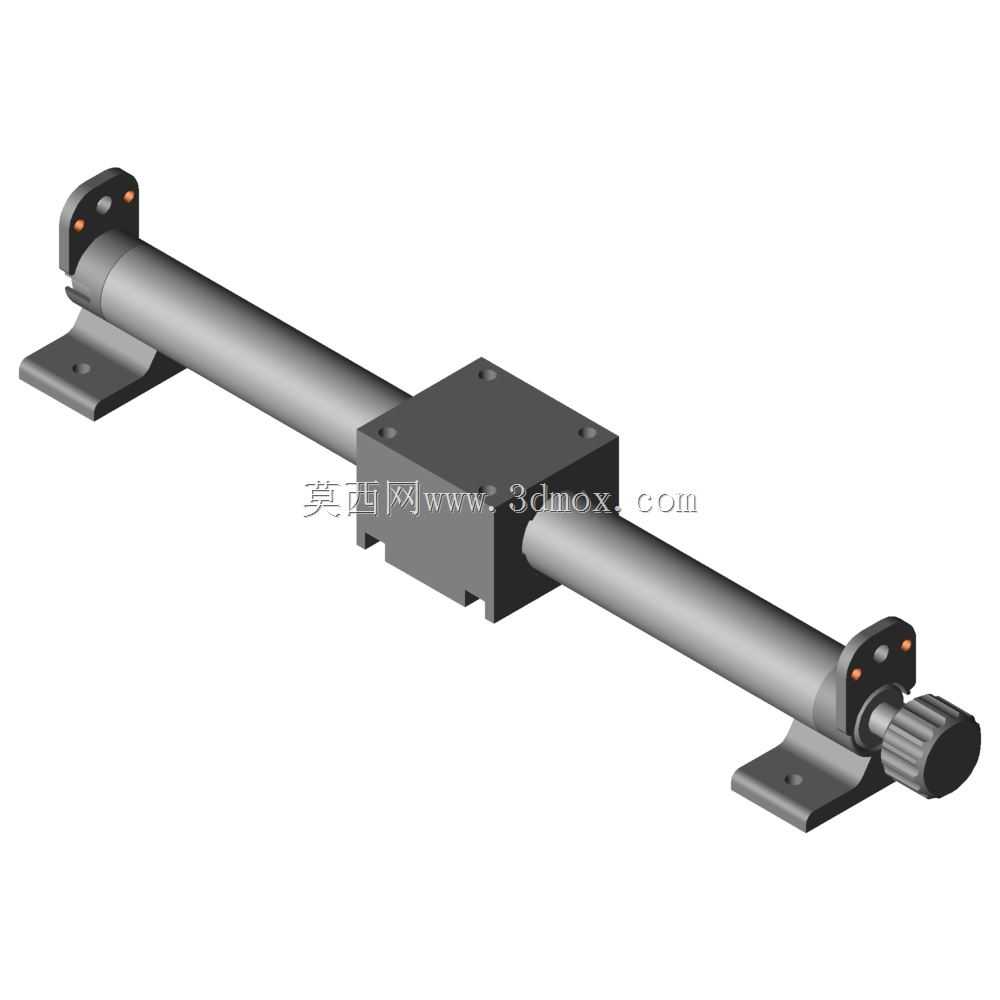

　　在非标自动化设备、检测工装、小型输送模组这类对安装空间、维护成本有明确要求的场景里，这类干式直线导向结构的应用占比正在逐年提升，区别于传统滚珠直线导轨需要定期补充润滑脂、对安装面平行度公差要求严苛的特性，这类导向组件采用工程塑料滑动摩擦副，从根源上规避了润滑脂泄漏污染洁净生产环境的问题，在食品包装辅机、实验室检测设备、3C产品组装工位这类对洁净度有要求的场景中适配性极强。从实际使用的角度看，这套导向结构的核心功能是为负载滑块提供沿轴向的平稳直线运动轨迹，两端的安装支座承担轴体的固定与支撑作用，端部的调节结构可对轴体的张紧程度、安装同轴度进行微调，抵消安装面加工带来的平面度误差，避免滑动过程中出现卡滞、爬行的问题。

　　滑块部分采用方形安装面设计，四个角点预留的安装螺孔可直接搭载小型执行元件、检测传感器或者工装夹具，不需要额外设计转接板，能有效压缩整套运动模组的轴向安装尺寸，对于布局紧凑的桌面型自动化设备来说，这类结构的空间利用率优势十分明显。设计层面上，这套结构优先考虑了装配的便捷性与后期维护的低成本，轴体采用硬质阳极氧化铝合金材质，表面粗糙度控制在适合滑动摩擦的区间，和滑块内嵌的工程塑料轴套形成摩擦副，摩擦系数稳定在较低区间，长时间运行也不会出现金属件咬合的问题；两端支座采用带安装翼的结构，两个沉头安装孔可直接通过螺栓固定在设备安装基板上，不需要额外加工轴支座的定位槽，降低了安装面的加工成本。从安装边界来看，

　　整套组件的轴向总长度可根据实际行程需求进行适配，图中展示的规格行程覆盖常见的100-500mm区间，径向安装高度远低于同规格的滚珠直线导轨，对于安装空间高度受限的场景，比如设备内部的狭小腔体内的直线动作机构，这类结构可以直接嵌入安装，不需要预留过多的操作维护空间。在实际选型应用中，这类导向结构更适合承载轻载、中低速的直线运动场景，运行速度一般不超过1m/s，负载能力根据轴径不同覆盖几牛到几百牛的区间，完全能满足大部分小型自动化工位的动作需求，比如检测工位的探针进给、小型物料的推送、视觉检测相机的位置调整这类动作，都可以采用这类导向结构搭建。和传统的光轴加直线轴承的结构相比，这类干式滑动结构的运行噪音更低，在无尘车间、

　　静音要求高的办公类设备场景中也能适配，同时工程塑料材质的轴套具备一定的自润滑特性，即使在无额外润滑的情况下长期运行，磨损量也能控制在允许范围内，大幅降低了设备的后期维护频次，不需要安排运维人员定期加注润滑脂，也不会因为润滑脂干涸导致导轨磨损卡滞。结构设计上，滑块的滑动内孔和轴体采用间隙配合，配合公差经过优化，既可以保证滑动过程的顺畅度，又能控制径向的晃动量，保证搭载的执行元件的运动精度，满足大部分工位的定位精度要求；端部的手调结构可以在设备调试阶段快速调整轴体的安装状态，不需要复杂的工装就能完成装配校准，对于小批量定制化设备的生产来说，能有效缩短装配调试的周期，降低装配工人的技能要求。
