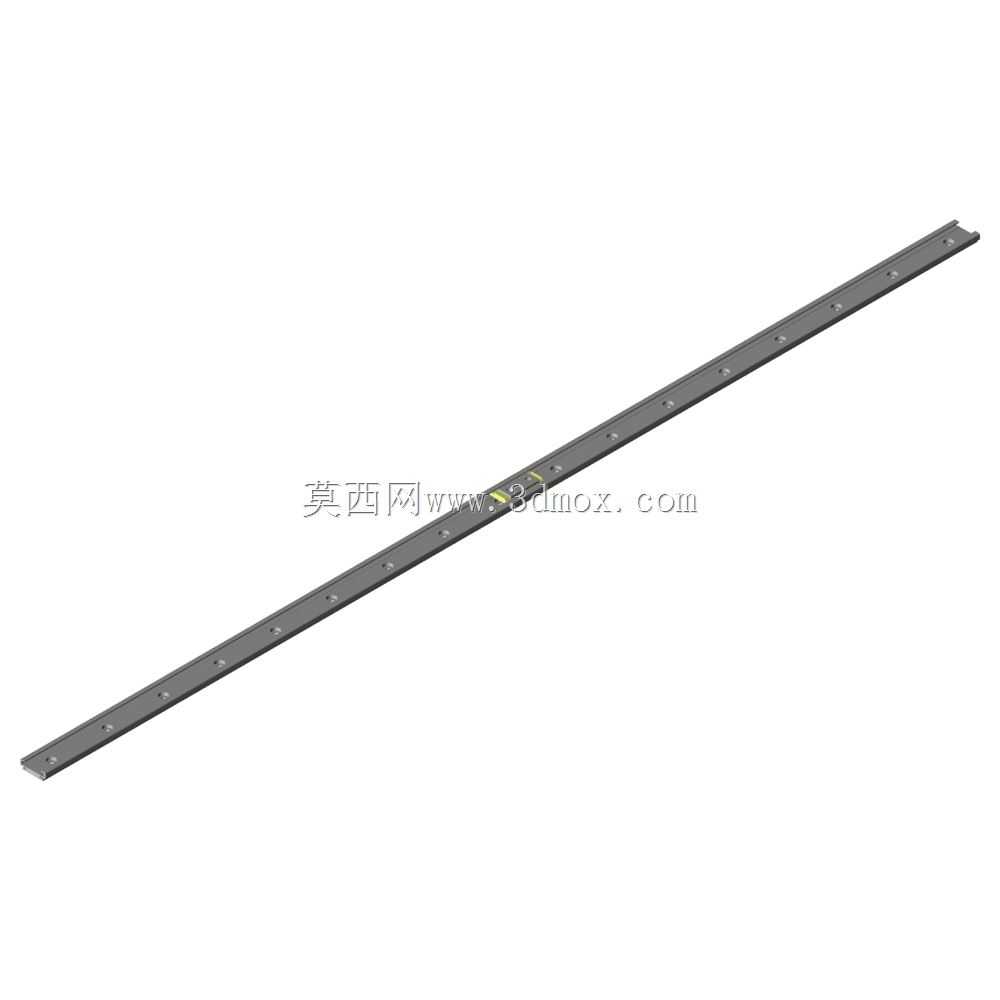

DryLinN低剖面直线导向导轨结构

　　在自动化生产线的物料移载工位、小型检测设备的滑台驱动单元、电子制造设备的精密位移模块这类安装空间受限的场景里，低剖面导向元件的选型一直是结构工程师需要反复权衡的环节——既要保证导向精度与运行稳定性，又要尽可能压缩安装高度，给上方的执行元件、检测探头留出足够的布置空间，这款低剖面导向结构正是针对这类需求完成的设计。从实际使用场景来看，这类导向件不需要搭配滚珠循环结构，依靠滑动摩擦副实现直线位移，运行过程中不会产生滚珠滚动的高频振动，对于搭载视觉检测探头、微量点胶阀这类对微振动敏感的执行元件的设备来说，能有效降低振动对作业精度的干扰，在3C电子小件组装、实验室小型分析仪器、包装线的短距离推料工位都能适配。从设计思路上看，

　　这款导向结构采用了一体化的型材本体设计，导轨本体直接采用冷拉成型的金属基材，导向面做了均匀的耐磨处理，不需要额外拼接导轨条与安装基座，既减少了装配环节的累计误差，也进一步压缩了整体的剖面高度，27mm的本体宽度能适配多数小型滑台的安装尺寸，不会占用过多的设备横向布置空间。安装边界上，导轨沿长度方向等距布置了沉头安装孔，安装时可以直接通过内六角螺丝从导轨正面锁固在设备安装基准面上，不需要在导轨背部设计额外的安装让位结构，对于安装板厚度有限的轻型设备来说，这种安装方式能大幅降低安装面的加工难度，不需要在安装板上加工避让沉头的盲孔，普通的光面安装板就能完成固定。导向面的型线设计采用了对称的梯形截面，

　　配套的滑块（该模型仅展示导轨本体部分）可以沿导向面实现无间隙滑动，侧向的限位面能承受一定的偏载力矩，在一些悬臂式的短距离移载场景下，不需要额外增加辅助导向轮就能保证运行的平稳性，不会出现滑块卡滞、窜动的问题。不同于常规的高组装直线导轨，这款低剖面导向结构没有设计突出的导轨安装法兰，整个导轨的上表面与安装基准面的高度差控制在极小范围内，当设备需要在同一平面布置多组平行导向轴时，不需要调整各组导轨的安装高度差，只要保证安装面的平面度达标，就能实现多轴的同步运行，大幅减少了现场装配的调试时间。在维护特性上，这种滑动式的低剖面导向结构不需要定期加注润滑脂，导向面本身的耐磨层具备自润滑特性，在无尘车间、

　　洁净实验室这类对油污管控严格的场景中使用，不会出现润滑脂滴落污染工件或作业环境的问题，也省去了定期维护注油的运维成本。从载荷适配性来看，这款导向结构主要面向轻载的直线位移场景，额定载荷覆盖多数小型自动化执行单元的重量需求，对于行程在1米以内的短距离位移工况，导轨的直线度精度能满足±0.1mm以内的重复定位需求，完全可以匹配气缸、小型同步带、微型丝杆这类常用的轻载驱动元件。在建模细节上，导轨的所有安装孔都做了准确的沉头深度与孔径设计，两端的端部做了微小的倒角处理，既避免安装时锐边划伤操作人员，也能方便滑块从端部顺利装入导轨，不会出现装配干涉；导向面的棱边都做了微小的圆角过渡，减少滑块运行过程中对耐磨层的刮擦，延长整体的使用寿命。在实际选型搭配时，工程师可以根据设备的实际行程需求截取对应长度的导轨，不需要定制特殊长度的胚料，标准的截面尺寸能适配同系列的标准滑块组件，减少非标定制的成本与交付周期；对于需要在导轨上安装行程开关、限位撞块的场景，导轨侧面的平直基准面可以直接作为限位元件的安装基准，不需要额外加工定位面，进一步简化整体的结构设计。
