20mm内径枕式带座径向滑动轴承结构

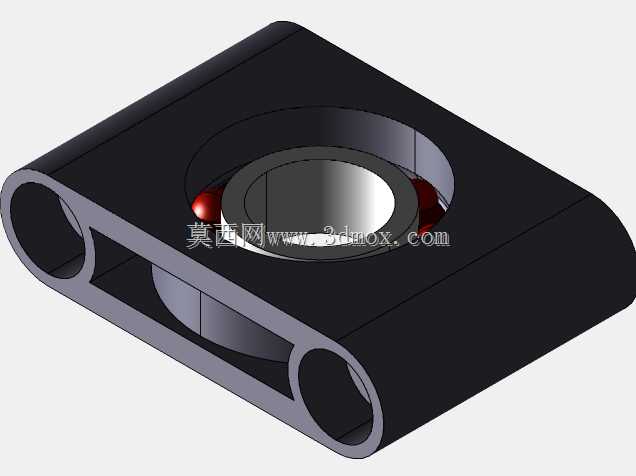

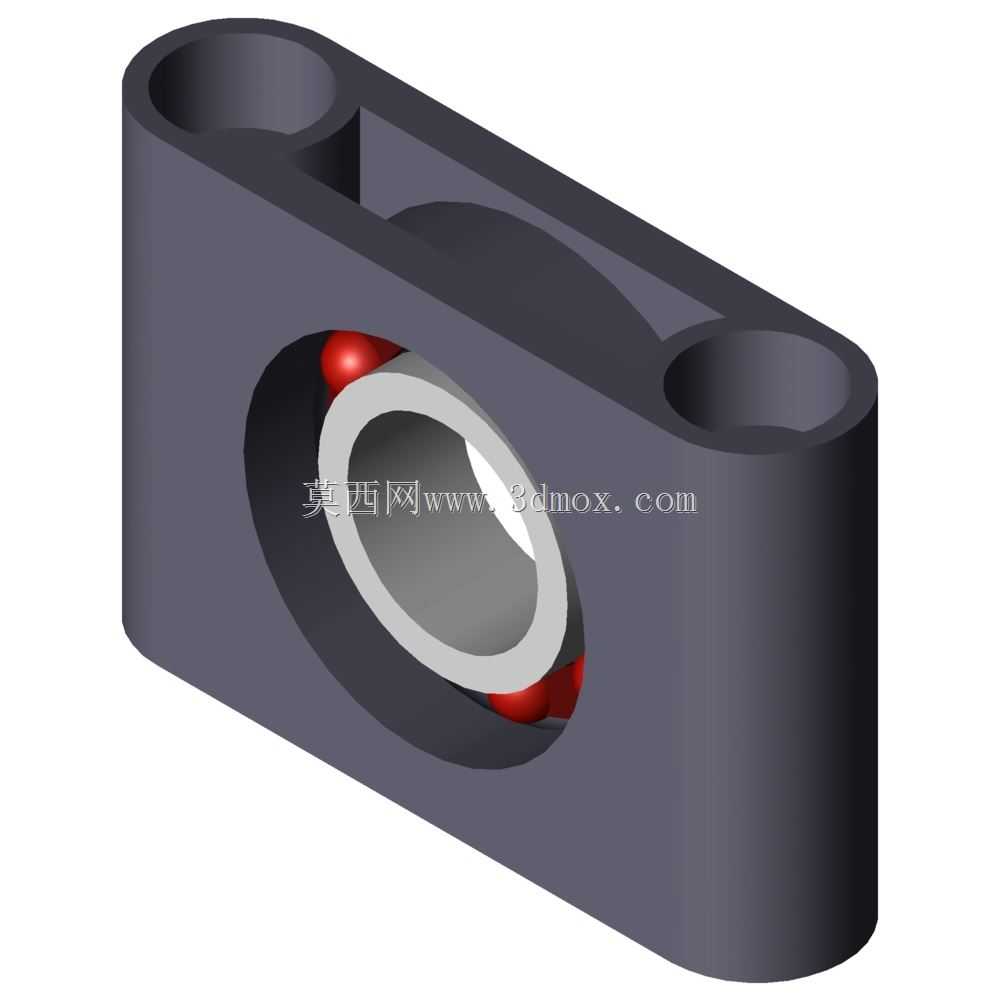

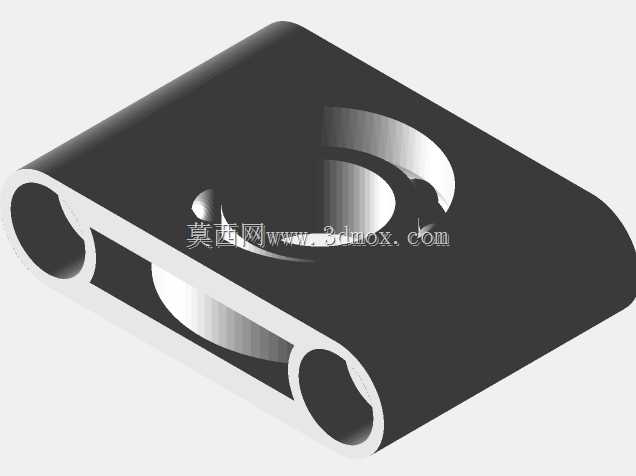

　　在轻工输送、食品包装、小型自动化装配线这类对安装空间有严格限制、同时要求低噪音免维护的传动场景里，枕式带座滑动轴承的应用占比一直不低，这次拆解的这款20mm内径枕座轴承，就是针对紧凑型安装工位做的优化结构。不同于常规带座轴承的分体式装配逻辑，这款轴承的基座直接采用聚合物材质一体成型，省去了轴承外圈与座体的压装工序，从根源上避免了配合间隙带来的运行旷量，同时聚合物本身的自润滑特性，也让它不需要额外加装注油嘴，在无尘车间、食品加工这类不能有油污滴落的工位里适配性极强。

　　从安装边界来看，这款轴承的座体采用长条形双安装孔布局，两个安装孔的中心距做了标准化适配，安装孔为沉孔设计，可直接采用内六角圆柱头螺钉从座体上表面锁入安装基面，不需要额外预留螺母避让空间，对于厚度较薄的铝型材安装面、薄钢板焊接机架都非常友好。座体的整体厚度控制在紧凑区间，安装面到轴承内孔中心的高度做了等强度优化，既保证了径向承载时的座体刚度，又不会占用过多的垂直方向安装空间，在小型皮带输送机的辊筒支撑、线性模组的从动轮支撑这类空间局促的位置，能大幅降低整体结构的设计尺寸。

　　轴承的摩擦副部分采用不锈钢球作为滚动减摩元件，嵌在聚合物基座的内滚道与金属内圈之间，不同于常规钢保持架的球轴承结构，这种嵌入式的钢球排布没有保持架的摩擦损耗，运行时的阻力更小，同时聚合物滚道本身具备一定的阻尼特性，能吸收辊筒、转轴运行时产生的小幅振动，降低整机的运行噪音。内圈采用光滑通孔设计，20mm的内径可以直接适配同直径的光轴，不需要额外加工轴肩定位，安装时只需要在轴端加装轴用挡圈或者顶丝就能完成轴向固定，对于快速装配的模块化设备来说，能减少不少轴类零件的加工工序。

　　设计这款轴承的三维结构时，首先要重点关注座体的壁厚均匀性，聚合物材质在注塑成型时如果壁厚差过大，很容易出现缩痕、内应力集中的问题，尤其是安装孔沉孔位置与轴承内孔外圈的衔接处，要做均匀的圆角过渡，避免应力集中导致长期承载后出现开裂。其次是钢球的安装槽尺寸，槽的曲率半径要略大于钢球半径，保证钢球能灵活转动同时不会从槽内脱出，槽的深度要控制在钢球直径的三分之一左右，过深会增加钢球与槽壁的摩擦阻力，过浅则会导致钢球在承受径向冲击时脱落。另外内圈的宽度要略大于座体的厚度，这样当轴出现小幅偏斜时，内圈可以有微小的自调心空间，避免轴与内圈出现边缘摩擦导致的磨损加剧。

　　在实际选型应用时，这款轴承更适合中低转速、轻中载荷的传动工位，比如小型输送带的托辊支撑、检测设备的滚轮转轴、包装机械的导辊支撑，它的聚合物基座具备一定的耐腐蚀性，在潮湿的清洗工位、轻度腐蚀的生产环境里也能正常使用，不需要做额外的表面防腐处理。安装时要注意安装基面的平面度，如果基面存在较大的倾斜误差，会导致座体安装后出现内应力，长期运行下容易出现座体变形、钢球卡滞的问题，因此在设计安装位时，最好对轴承安装区域的基面做铣平处理，保证平面度公差在0.1mm以内。另外由于没有额外的密封结构，这款轴承不适合在多粉尘、多金属切屑的加工工位使用，如果要在这类场景应用，需要额外加装防尘端盖，避免杂质进入滚道导致钢球磨损卡滞。

　　从结构建模的角度来说，绘制这款轴承的三维模型时，要先确定安装孔的中心距、内孔中心高这两个核心安装尺寸，这两个尺寸直接决定了轴承能不能直接替换同规格的标准件，减少设备改型的设计成本。其次是钢球的排布数量，要根据额定载荷的需求做均匀排布，保证每个钢球承受的载荷均匀，避免局部钢球过载导致的提前失效。座体的两端安装孔位置做了圆弧过渡，既减少了尖锐边角带来的安装划伤风险，也能优化注塑成型时的材料流动，减少成型缺陷。内圈的两端做了微小的倒角，方便轴的穿入安装，同时也能避免内圈边缘的毛刺刮伤轴表面。整体结构没有多余的复杂特征，建模时不需要做过多的工艺拆分，一体成型的结构也让后续的工程图导出、装配干涉检查变得更加简单，对于做模块化设备设计的工程师来说，直接调用这类标准结构件模型，能大幅缩短整机的设计周期。
