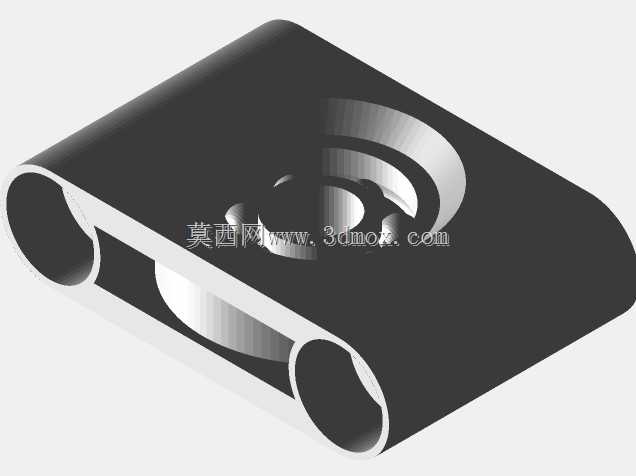

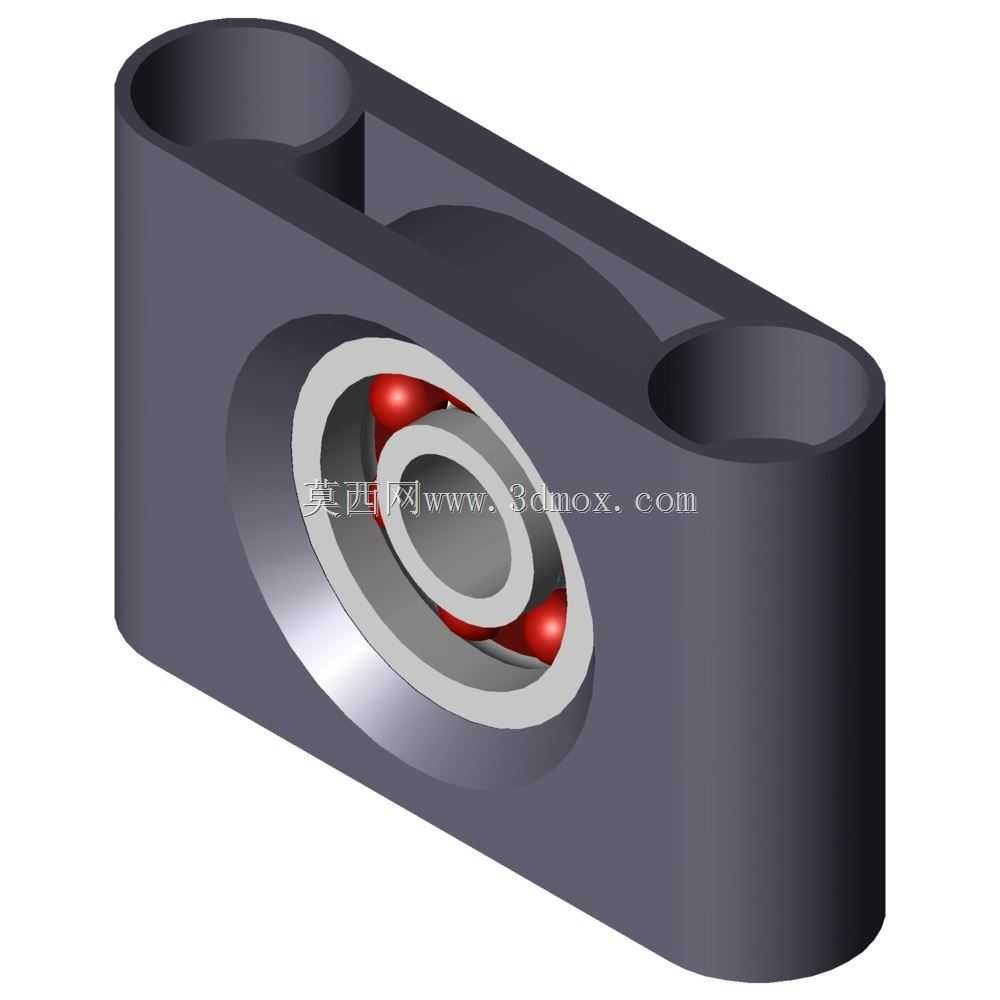

10mm内径枕式径向滑动轴承结构

　　这款枕式轴承单元在轻工输送、食品包装、小型自动化生产线的从动辊支撑场景中应用十分普遍，区别于传统铸铁带座轴承，它的座体采用工程聚合物一体成型，自重仅为同规格铸铁座的四分之一，在对设备自重有严格限制的移动式工装、桌面型自动化设备上优势明显。从结构设计逻辑来看，座体采用长条形拉伸式轮廓，两端设置同轴光孔安装位，安装孔中心距与同尺寸规格的标准冲压钢座轴承保持一致，能够直接替换原有工位的支撑部件，不需要重新加工设备安装面板，降低产线改造的适配成本。中间的轴承单元采用外圈与聚合物座过盈压装的配合方式，配合面设计有微小的周向防滑纹路，避免设备运行过程中轴承外圈在座孔内出现跟转打滑的问题，内圈为10mm标准光孔，能够直接适配同直径的光轴、

　　辊子轴端，不需要额外加工轴肩或者定位卡槽，轴端仅需要用顶丝或者轴端挡圈就可以完成轴向固定，装配效率比传统带紧定套的轴承单元提升近40%。轴承内部的滚动体采用不锈钢材质，相比普通轴承钢球，它在潮湿、弱腐蚀的工况下不会出现锈斑卡滞的问题，适合食品加工车间的定期冲洗环境、日化生产线的弱腐蚀介质接触场景，不需要额外加装密封防护罩就可以满足基础防护需求。座体的安装面做了0.2mm的平面度公差控制，安装后轴承内圈的径向跳动可以控制在0.05mm以内，能够满足普通输送辊、导向辊的旋转精度要求，不会出现辊子运转偏摆、输送带跑偏的问题。从安装边界来看，座体总厚度控制在较薄的尺寸区间，在设备侧边安装时不会占用过多的外部空间，两端安装孔为沉孔设计，

　　采用内六角圆柱头螺钉安装时，螺钉头可以完全沉入沉孔内，不会突出座体表面，避免设备运行过程中剐蹭输送带或者周边的传动部件。轴承的旋转阻力经过结构优化，内圈与滚动体之间的配合间隙控制在合理范围，空载状态下用手指拨动就可以顺畅旋转，在低速轻载的输送场景下，不会因为阻力过大增加驱动电机的负载，也不会出现运转卡顿导致的辊子转速不均问题。座体的聚合物材料本身具备自润滑特性，即使在长期无额外润滑的工况下，也不会出现座孔与轴承外圈的咬合磨损，日常维护只需要定期清理表面附着的杂物即可，不需要定期加注润滑脂，大幅降低了设备的日常维护工作量。在实际选型应用中，这类轴承单元通常用在负载不超过50N的从动支撑工位，比如小型皮带输送机的两端辊子支撑、

　　标签收放卷机构的导向辊支撑、小型检测设备的样品输送辊支撑，它的轻量化特性也让它在便携式输送设备、可移动工装夹具的旋转支撑位得到大量应用。设计建模过程中，需要重点关注座体安装孔与轴承安装孔的位置度公差，两个安装孔的中心连线需要与轴承孔的轴线保持平行，否则安装后会出现轴的别劲问题，加剧轴承的磨损，缩短使用寿命；另外座体的转角位置都做了圆角过渡，避免注塑成型过程中出现应力集中导致的座体开裂问题，同时也避免安装过程中锐角划伤操作人员。轴承外圈与座孔的过盈量需要控制在0.02-0.04mm之间，过盈量过大会导致轴承内圈变形卡滞，旋转阻力陡增，过盈量过小则会出现外圈跟转的问题，建模时需要严格把控配合尺寸的公差带。
