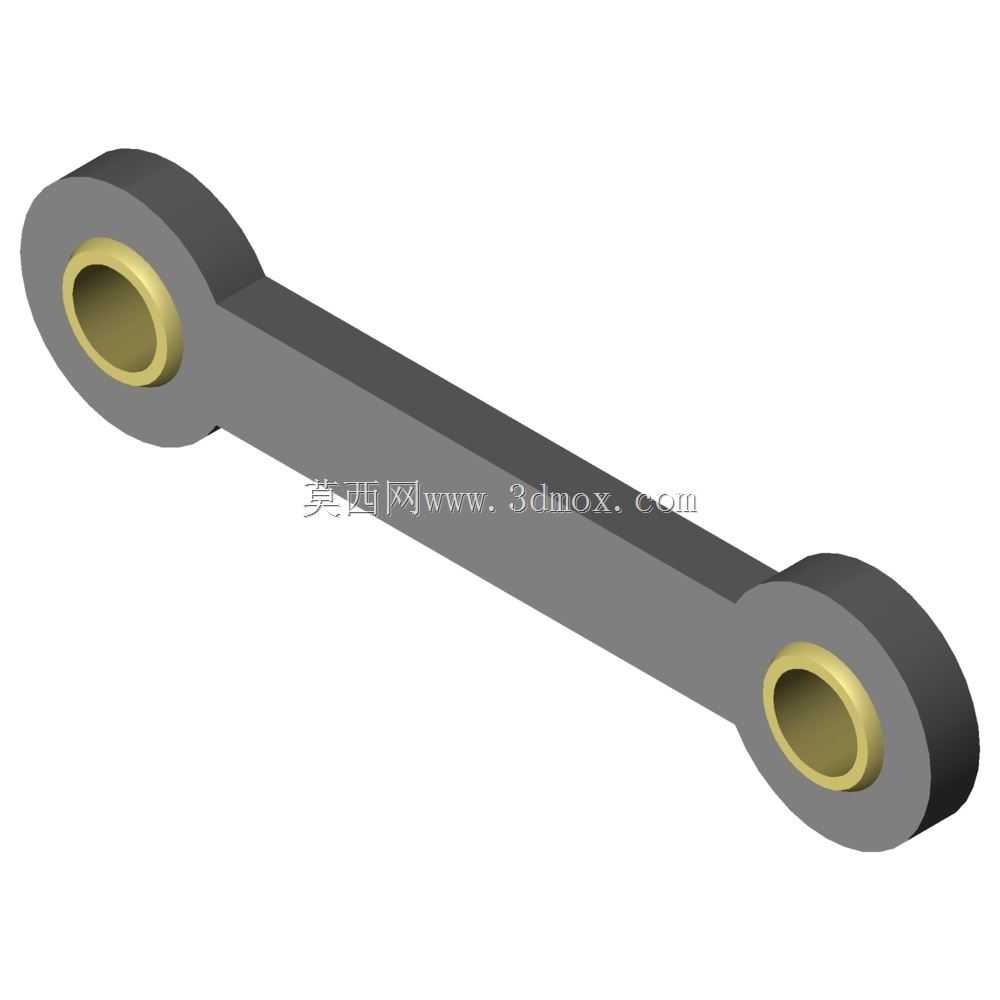

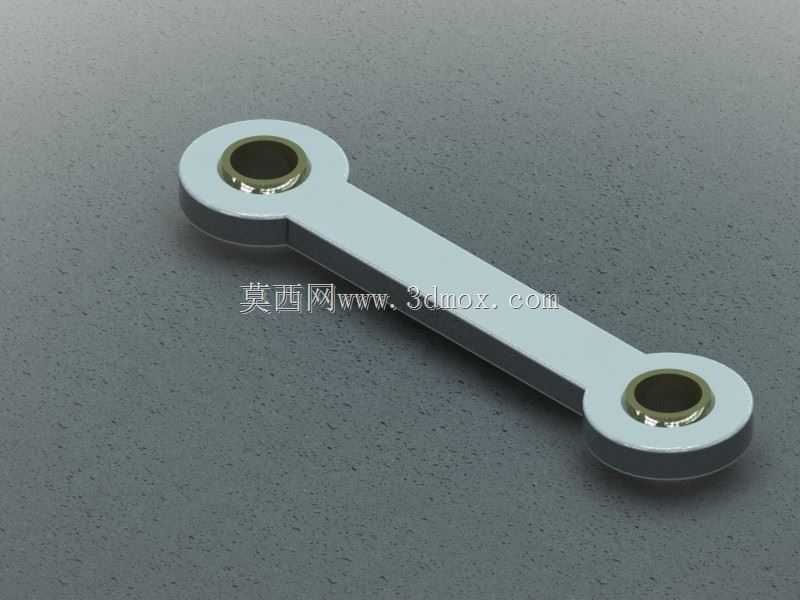

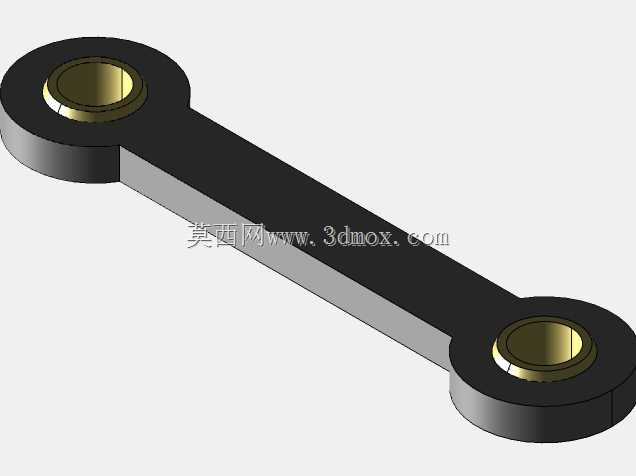

12mm节距100双关节连杆轴承结构

　　在轻工自动化输送线、包装设备连杆机构、小型工装夹具的铰接传动场景中，这类两端带铰接轴承的连杆件是实现往复摆动、角度补偿传动的核心基础零件，区别于单端固定的刚性拉杆，双关节结构可以抵消安装面的平行度误差、轴系的同轴度偏差，避免传动过程中出现卡滞、附加弯矩憋坏支撑轴的问题。从实际使用场景来看，这类零件常被用在行程不大的往复摆动机构里，比如开箱机的摆臂传动、小型检测设备的工位切换连杆、工装夹具的同步夹紧联动结构，相比一体式刚性连杆，它不需要安装时严格保证两端铰接轴的平行精度，能适配机架焊接、装配带来的小范围位置偏差，降低装配调试的难度。

　　从结构设计逻辑来看，两端的轴承衬套采用自润滑材质，不需要额外加装油嘴定期注油，适合洁净度要求较高、不方便频繁维护的设备场景，衬套与外圈的过盈配合量控制在合理区间，既保证衬套不会在铰接摆动过程中出现跟转窜动，又能让内圈与穿装的销轴之间形成稳定的转动摩擦副，减少长期摆动带来的磨损量。连杆主体采用等截面扁平杆身设计，在保证两端铰接中心距100mm的尺寸精度前提下，尽可能降低杆身的整体重量，减少往复摆动过程中的惯性冲击，杆身与两端轴承外圈的衔接处做了大圆弧过渡，避免应力集中在衔接直角位置，在设备长期高频往复摆动的工况下，不会出现衔接处疲劳断裂的问题。

　　从安装边界尺寸来看，两端轴承的内孔直径为12mm，适配同直径的圆柱销轴安装，安装时销轴与内孔的配合间隙控制在0.02-0.05mm之间，既保证转动灵活，又不会因为间隙过大出现传动回程误差。两端轴承外圈的外径尺寸统一，杆身的厚度小于轴承外圈的厚度，安装时杆身不会与两侧的安装支座平面发生摩擦干涉，摆动过程中杆身的活动轨迹在两端轴承外圈的直径范围内，设计安装空间时只需要预留出杆身摆动的扇形区域即可，不需要额外扩大避让空间。

　　在实际选型应用中，这类双关节连杆的额定载荷主要由两端轴承的径向承载能力决定，适合传递中小载荷的往复运动，不能用于大载荷的起重传力场景，也不适合高速连续旋转的传动位置。建模过程中需要重点保证两端铰接孔的中心距公差，通常控制在±0.05mm以内，否则会导致机构安装后出现行程偏差，两端轴承内孔的同轴度、端面平行度也需要做形位公差约束，避免销轴穿装后出现别劲的问题。杆身的截面尺寸根据实际承载需求调整，在满足强度要求的前提下尽量减小截面尺寸，降低运动惯量，衬套的长度略短于外圈厚度，安装后衬套端面不会突出外圈端面，避免与支座端面产生滑动摩擦。

　　这类铰接连杆在实际设备维护中，只需要定期检查衬套的磨损量，当衬套与销轴的配合间隙超过0.2mm时，直接更换衬套即可，不需要整体更换连杆主体，能降低设备的后期维护成本。相比采用两个独立关节轴承外加中间拉杆拼接的结构，一体式双关节连杆的装配零件更少，安装时不需要调整中间拉杆的长度，直接通过销轴固定在两个铰接点即可，能大幅缩短设备的装配工时，也避免了拼接结构的螺纹连接松动带来的传动精度下降问题。在一些需要频繁调整工位的小型自动化设备中，这种固定节距的双关节连杆还能作为标准件使用，同规格的连杆可以直接互换，不需要针对每台设备单独加工定制，降低设备的零件种类和备件储备成本。
