在轻载摆动支承、小型铰接工位的设计选型中,这类球面结构的推力支承件往往能解决常规平面推力轴承无法适配的角度偏载问题。常规平面推力轴承仅能承受纯轴向载荷,一旦安装面存在加工角度误差、或者工作过程中支承轴出现小幅度的偏摆,滚道就会出现局部应力集中,轻则磨损加剧缩短寿命,重则直接出现卡滞无法转动。而这款球面推力支承的核心设计思路,就是将接触界面设计为适配的球面配合形式,允许支承轴在一定角度范围内自动调心,抵消安装误差和工作偏摆带来的附加载荷,让接触面始终保持均匀贴合的受力状态。

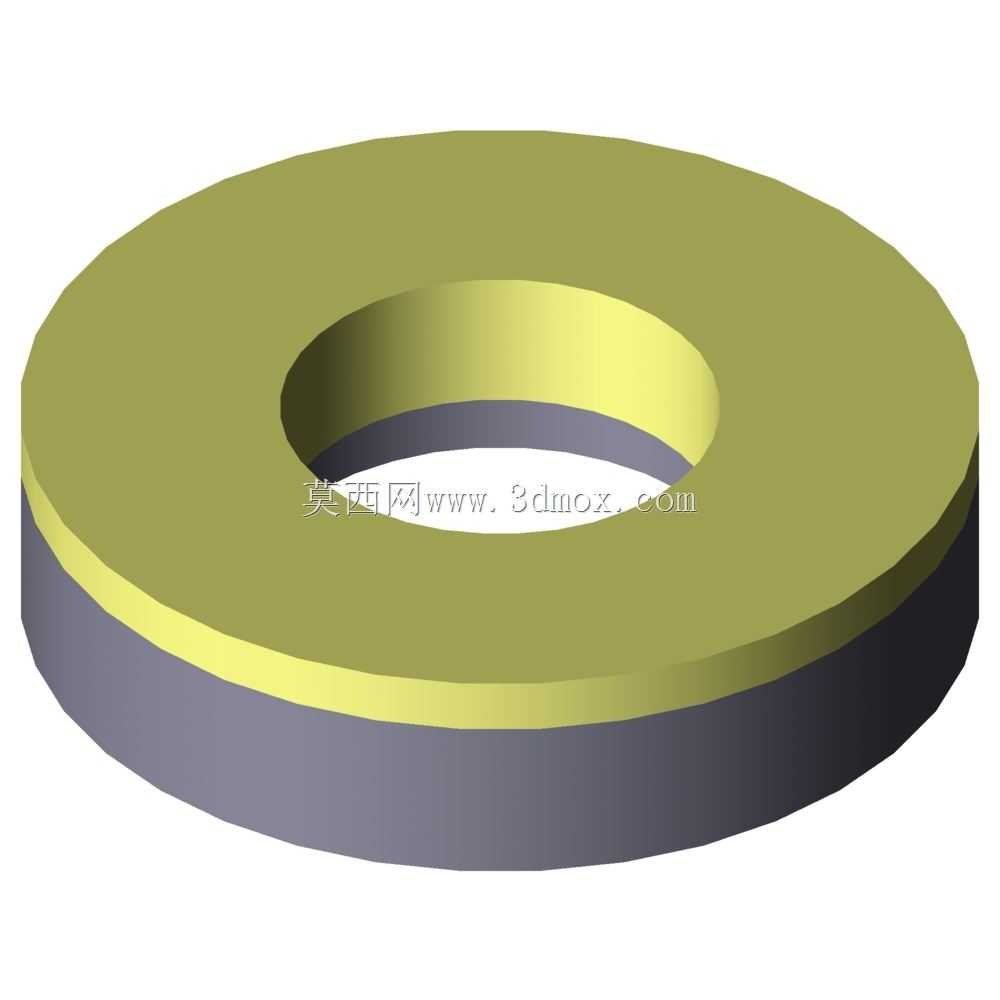

从结构外形来看,该零件整体为环形同轴结构,由上下两个带球面配合面的环形座圈组成,整体轮廓为扁平圆环形态,没有多余的外置结构,安装时不需要额外设计复杂的定位工装,仅需要在安装基体上加工出对应直径的沉台或者同轴定位止口,就能完成快速装配。安装边界方面,需要注意上下安装面的同轴度公差控制在合理范围内,虽然球面结构自带调心能力,但过大的同轴度偏差依然会导致球面接触区域偏移,降低有效承载面积;安装面的平面度不需要像平面推力轴承那样严苛,只要不存在明显的凸起磕碰,就能保证球面配合的贴合度。
实际应用场景覆盖很多轻载摆动工况,比如小型自动化设备的铰接翻转工位、轻工机械的摆杆支承部位、医疗器械的可调角度支承结构、办公自动化设备的转动铰接点,这类场景往往载荷不大,但存在频繁的小角度摆动,同时安装空间紧凑,无法安装带调心座的大型轴承组件,这类小型球面推力支承刚好适配这类需求。和常规滚动体推力轴承不同,这类球面推力支承属于滑动接触形式,接触面为面接触,相比点接触的滚动轴承,抗冲击载荷的能力更强,在频繁启停、小幅度摆动的工况下不会出现滚动体卡顿的问题,也不需要复杂的密封结构来保留润滑脂,日常维护成本更低。
设计建模过程中,核心要保证上下两个配合球面的曲率半径完全匹配,球面的球心需要落在零件的中心轴线上,否则装配后会出现转动卡滞、单侧受力的问题;上下座圈的端面需要和球面保持严格的垂直度,避免安装后出现端面倾斜导致的载荷偏移;内孔直径需要适配穿过的轴径,保留合理的间隙,既要保证轴能顺利穿过,也要避免间隙过大导致的径向窜动。建模时可以先通过旋转特征生成单个座圈的基础轮廓,再通过球面配合的约束关系生成另一个座圈的配合曲面,最后倒出安装边缘的工艺倒角,避免安装时划伤操作人员或者配合零件。
在选型适配时,需要结合实际工况的轴向载荷大小、摆动角度范围、摆动频率来确认尺寸是否适配,这类小尺寸球面推力支承的调心角度一般在几度范围内,足够覆盖常规安装误差带来的偏斜量,如果工况存在更大角度的持续偏摆,就需要重新核算球面的接触应力,避免接触面压强超过材料的许用值导致快速磨损。日常使用中,可以在球面配合面涂抹少量润滑脂降低摩擦系数,提升转动顺滑度,即使在无润滑的工况下,配合面采用的耐磨材质也能保证较长的使用寿命,适合免维护的长期工作场景。
