太阳能光伏安装用28×40导轨结构

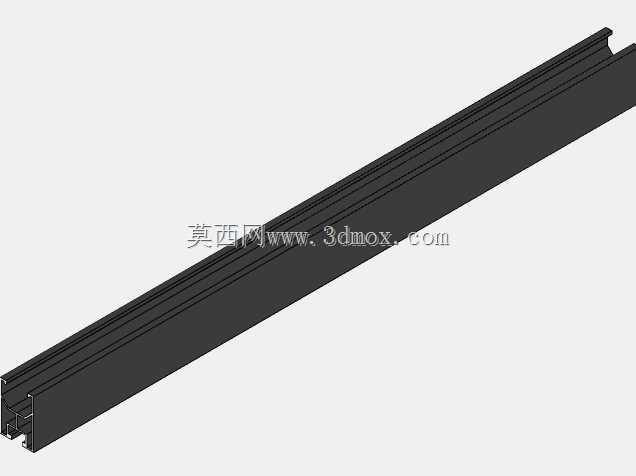

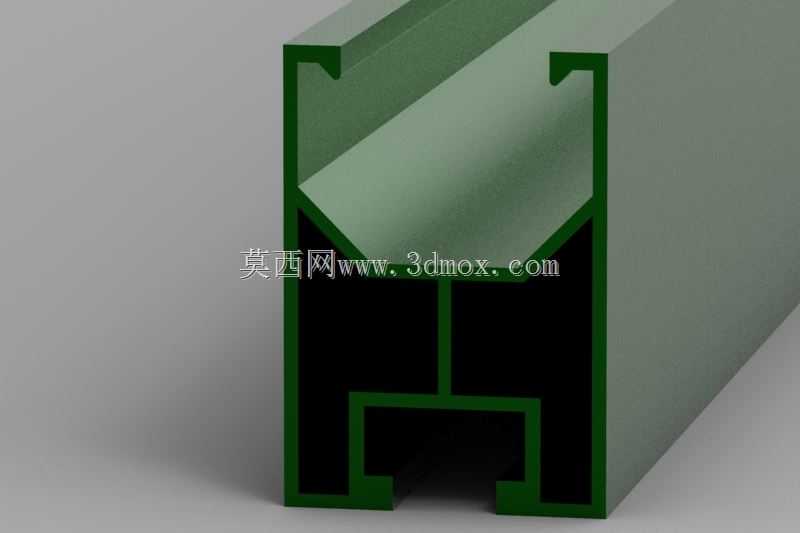

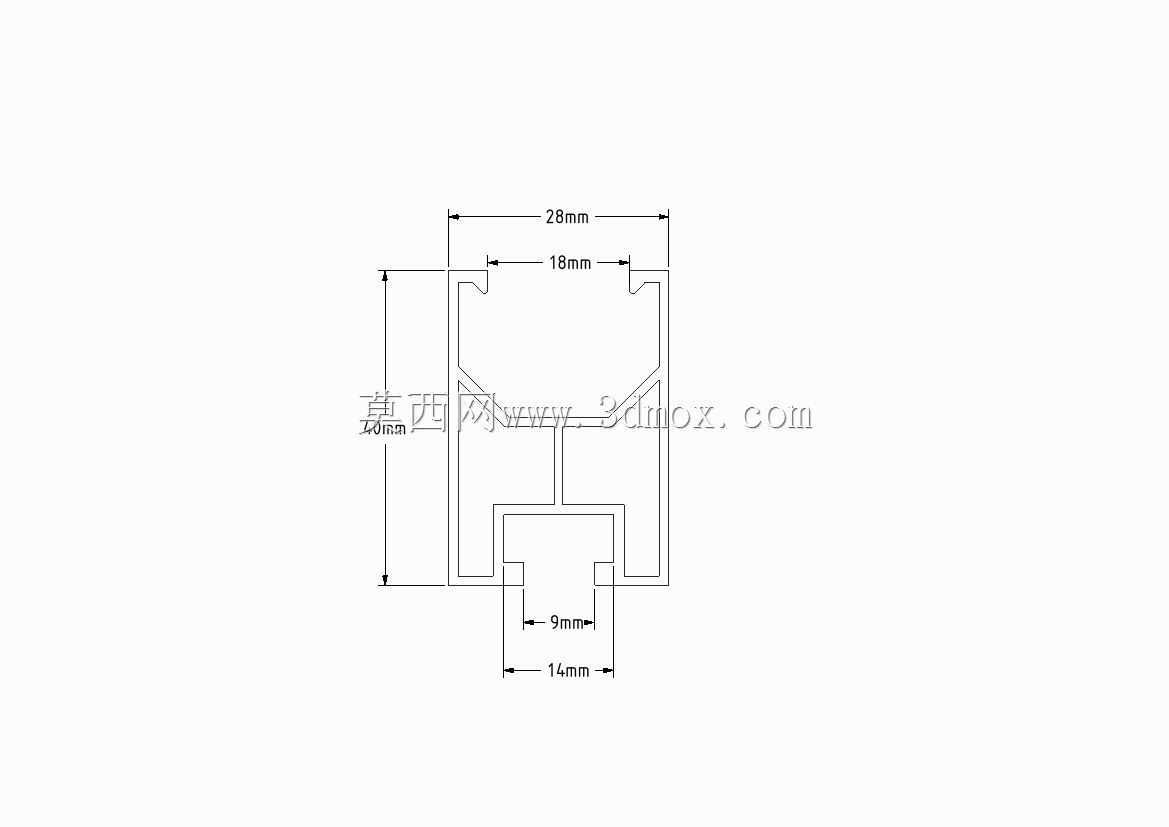

　　在分布式光伏电站的现场安装作业里，导轨是连接屋面/支架基础与光伏组件的核心受力构件，这款28×40规格的导轨，主要适配民用屋顶、工商业彩钢瓦屋面的小型光伏阵列排布场景，承担组件的承重、定位与抗风载、雪载的力传导作用。从结构设计来看，这款导轨采用异型材截面设计，整体外轮廓宽度28mm、高度40mm，截面设置多道空腔与加强筋结构，在控制单位长度重量的前提下，保证纵向抗弯模量满足常规区域12级风压、0.5kN/㎡雪载的受力要求，避免长期户外使用出现型材下挠变形，导致组件玻璃受应力开裂的问题。导轨上部的卡槽结构专门适配主流光伏组件的压块安装尺寸，压块滑入卡槽后可沿导轨长度方向任意位置锁紧，无需在导轨上预钻安装孔，

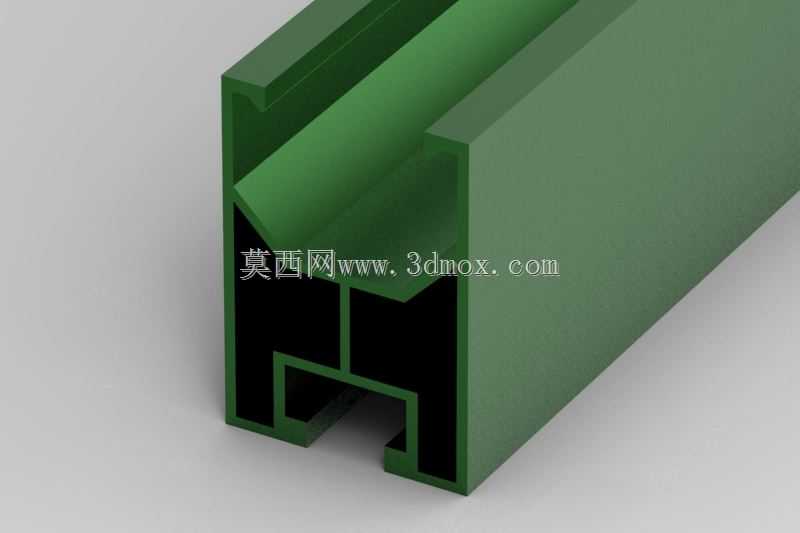

　　现场排布组件时可灵活调整间距，适配不同尺寸规格的晶硅组件安装，大幅降低现场施工的定位难度与打孔工作量。下部的卡槽结构用于和屋面夹具、支架连接件配合，不管是彩钢瓦屋面的角驰夹具、直立锁边夹具，还是混凝土屋面的支架转接件，都能通过T型螺栓滑入下卡槽完成锁紧，安装时无需从导轨端部穿入螺栓，可在导轨任意点位固定连接件，适配屋面檩条的不规则排布场景，减少现场裁切导轨的工作量。设计阶段针对户外使用场景做了截面优化，所有棱边均做R1.5的圆角处理，避免安装过程中划伤施工人员的手部，也防止尖锐棱边长期应力集中导致的型材开裂；空腔结构的设计同时兼顾了排水功能，雨天落在导轨上的积水可顺着空腔两端流出，避免长期积水造成型材腐蚀，延长户外使用寿命。

　　在安装边界上，这款导轨的单根标准适配跨度为1.2m，对应常规光伏组件的横向安装排布，当用于风载较大的沿海区域时，可将支撑点间距缩小至1m，满足更高的抗风要求；导轨的拼接可采用配套的直连接插件，插入两端的空腔内完成锁紧，拼接处的抗弯强度可达到整根导轨的90%以上，无需额外焊接或打孔固定。从实际使用场景来看，这款导轨除了光伏组件安装外，也可用于小型户外设备的壁挂安装支撑、弱电管线的桥架支撑等场景，多道卡槽的设计可同时固定多类配件，拓展使用场景。建模过程中严格按照型材挤出工艺的要求做了结构校验，所有截面壁厚均匀，最小壁厚满足挤出成型的工艺要求，避免生产过程中出现壁厚不均、变形等问题；截面的所有内角均做了工艺圆角，适配挤出模具的加工要求，

　　降低模具开模成本与生产废品率。在受力传导路径设计上，上部组件的压块锁紧力通过卡槽侧壁传导至导轨主体加强筋，再通过下部连接件卡槽传导至屋面夹具或支架，整个传力路径无应力集中点，长期交变载荷作用下不会出现局部开裂失效的问题。针对户外使用的热胀冷缩问题，导轨安装时每10m长度会预留3mm的伸缩间隙，配套的压块与连接件锁紧时不会完全锁死导轨的纵向滑动余量，可适应-30℃到60℃的环境温度变化，避免温度应力导致导轨弯曲变形。
