紧凑型轿车车门连接铰链结构设计

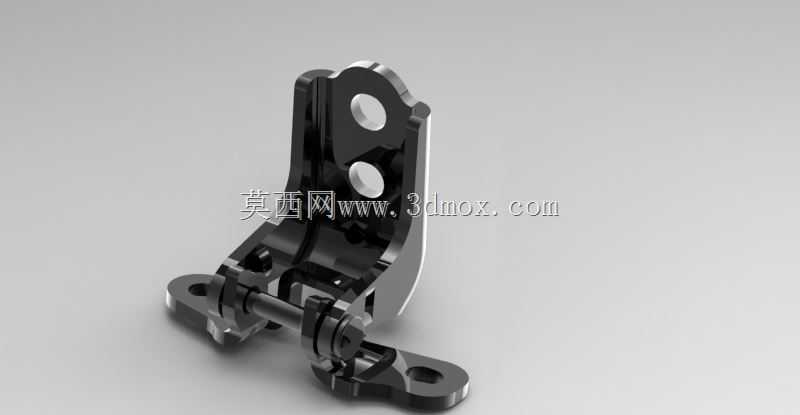

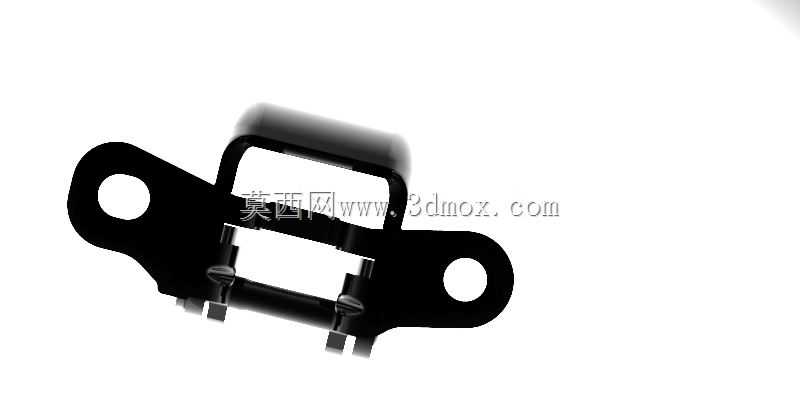

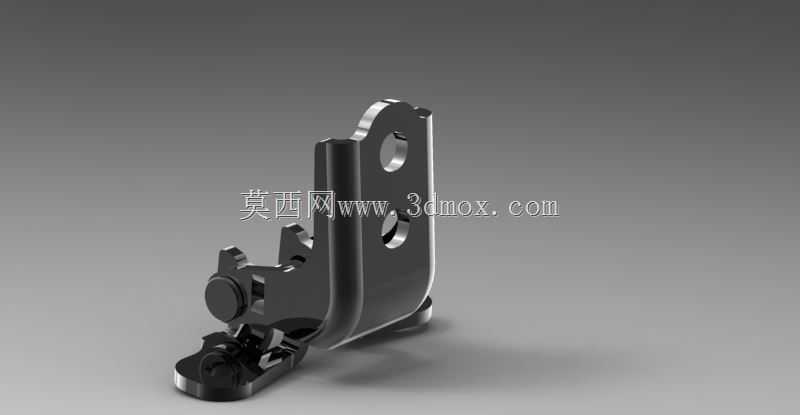

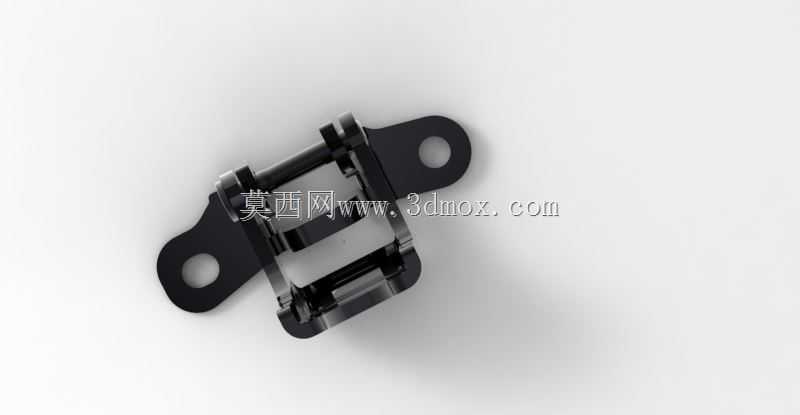

　　在紧凑型乘用车的车身结构设计中，车门铰链是承担车门与侧围连接功能的核心受力构件，日常使用中需要同时承载车门自重、开关过程中的动态冲击载荷，以及车辆行驶过程中传递的振动载荷，其结构合理性直接决定车门的开关手感、密封性能与长期使用可靠性。这类铰链的设计首先要匹配紧凑型轿车的车门安装边界，侧围安装面与车门内板的安装孔位需要严格对齐车身焊装的定位基准，避免出现装配干涉导致车门调整余量不足，通常安装面的平面度公差需要控制在0.1mm以内，保证螺栓紧固后铰链不会出现附加内应力，长期使用不会出现松动移位。从功能特性来看，该铰链采用分体式冲压铆接结构，主体安装支座采用高强度钢冲压成型，通过多道折弯工艺保证安装面的结构刚度，

　　转动副部位采用耐磨衬套与销轴配合的结构，既可以降低开关过程中的转动阻力，也能减少长期磨损带来的铰链间隙，避免车门出现下沉、异响等常见故障。设计过程中需要重点校核铰链的开启角度限位，紧凑型轿车的前门开启角度通常需要达到65-70度，保证乘员上下车的空间充足，同时要在最大开启位置设置硬限位结构，避免车门开启过度碰撞翼子板或者侧围外板，铰链的转动轴线需要与车身设计的车门旋转轴线完全重合，否则会出现开关过程中车门与侧围的摩擦干涉，甚至影响车门密封条的压缩量，导致整车密封性能下降。在安装边界的匹配上，该铰链的侧围安装端设置三个固定螺栓孔，孔位间距按照紧凑型轿车侧围内板的加强筋布局设计，螺栓采用M8规格的高强度螺栓，

　　保证连接强度满足整车碰撞安全要求，车门端的两个安装孔对应车门内板的加强板位置，装配时可以通过调整螺栓的紧固位置实现车门上下、前后方向的微调，补偿焊装过程中带来的尺寸公差，保证车门与侧围的间隙面差均匀。从实际应用场景来看，这类铰链不仅要满足常温下的使用需求，还要考虑高低温环境下的性能稳定性，在-40℃到80℃的环境温度范围内，转动副的阻力变化不能超过初始值的30%，避免低温环境下车门开关卡滞，同时表面采用电泳加喷塑的防腐处理，满足整车10年以上的耐腐蚀要求，即使在沿海高盐雾环境下也不会出现锈蚀卡滞的问题。结构设计时还需要考虑装配工艺性，铰链的各个冲压件采用级进模冲压生产，铆接工序采用自动化压装设备，保证销轴的压装力控制在合理范围内，

　　既不会因为压装过紧导致转动卡滞，也不会因为压装过松出现销轴脱出的风险，同时铰链的整体重量控制在200g以内，符合紧凑型轿车轻量化的设计要求，在保证结构强度的前提下尽可能减少材料用量，降低整车制造成本。在受力校核方面，需要模拟车门垂直加载1000N的工况下，铰链的最大变形量不超过0.5mm，保证车门长期使用不会出现明显下沉，同时在车门开关10万次的耐久测试后，铰链的磨损量不超过0.2mm，转动阻力变化不超过20%，满足整车全生命周期的使用要求。这类铰链的结构设计还需要兼顾与车门限位器的匹配，转动轴线的位置需要与限位器的旋转中心同轴，避免开关过程中限位器出现额外的摩擦阻力，影响车门的开关手感，同时安装支座的结构需要避让车门内部的玻璃升降器、门锁拉线等部件，保证车门内部其他构件的安装空间充足，不会出现运动干涉。
