太阳能电池板安装用接地导轨结构设计

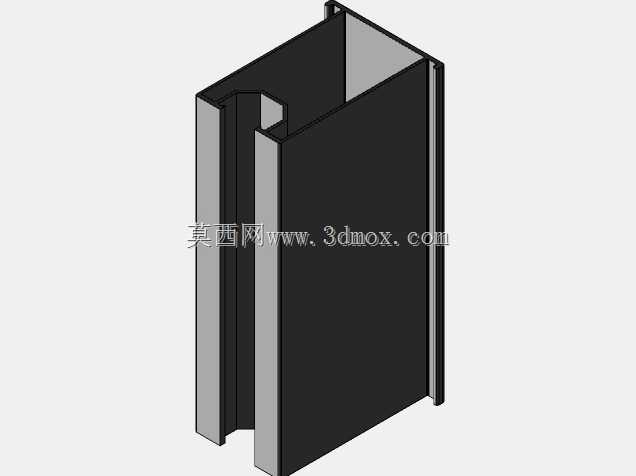

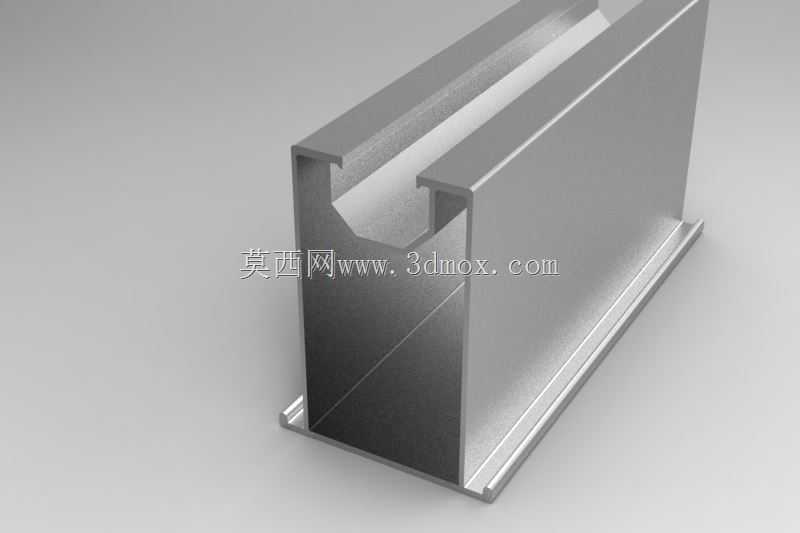

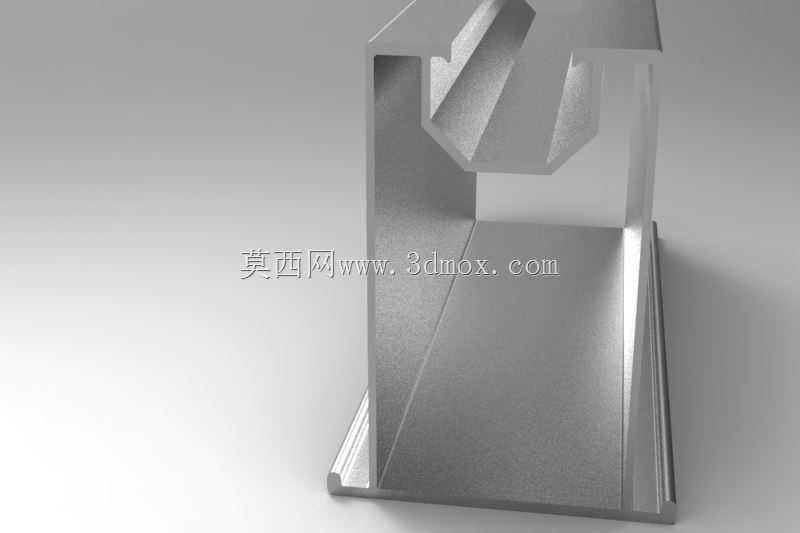

　　在分布式光伏与集中式光伏电站的现场施工环节，接地导轨是光伏支架系统里兼顾机械固定与电气导通的核心构件，这款接地导轨的截面采用带双侧翼缘的C型槽结构，主体采用挤压成型工艺加工，整体截面的力学性能经过载荷校核，能够适配不同风压、雪压区域的光伏阵列安装需求。从实际应用场景来看，这类导轨主要铺设在光伏支架的横向承载梁上，上方直接卡接光伏组件的压块紧固件，同时自身通过接地端子与整个电站的接地网连通，不需要额外在组件边框处单独布设接地跨接线，能够大幅减少现场施工的接线工序，降低高空作业的施工时长。

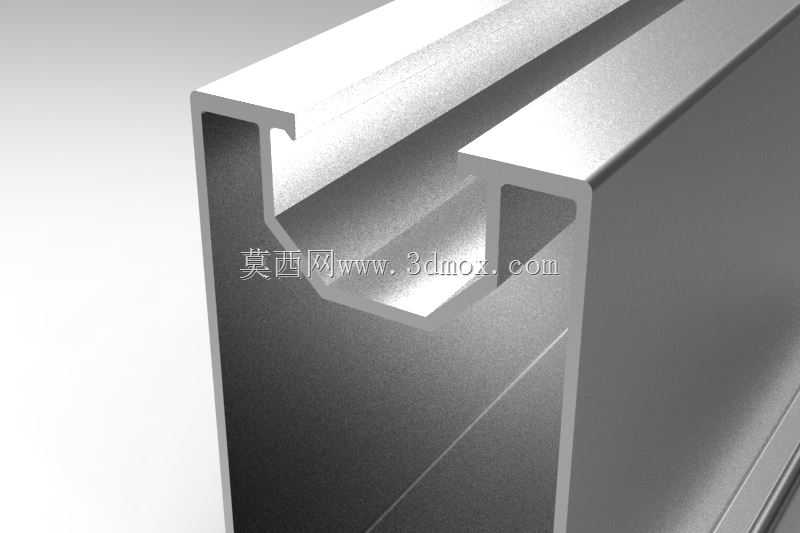

　　设计过程中首先考虑的是安装兼容性，导轨的C型槽内部尺寸经过多轮适配验证，能够兼容市面上主流规格的中压块、边压块T型螺栓，槽口的翻边结构做了加厚处理，避免螺栓锁紧时出现槽口变形滑脱的问题；底部的双侧翼缘预留了自攻螺钉与抱箍安装的空间，不管是采用彩钢瓦屋面的夹具固定，还是地面电站的支架横梁螺栓固定，都能找到对应的安装点位，不需要现场对导轨进行二次切割打孔。电气导通性能是这类接地导轨的核心设计要点，导轨表面的氧化层在压块安装位置做了预破漆结构设计，当组件压块锁紧时，压块的凸点会刺破导轨表面的防护层与组件边框的氧化层，实现组件边框、压块、导轨三者之间的可靠电气连接，整个导通回路的电阻值满足光伏系统接地的规范要求，能够有效避免雷雨天气下组件边框的感应电荷积累，降低雷击带来的设备损坏风险。

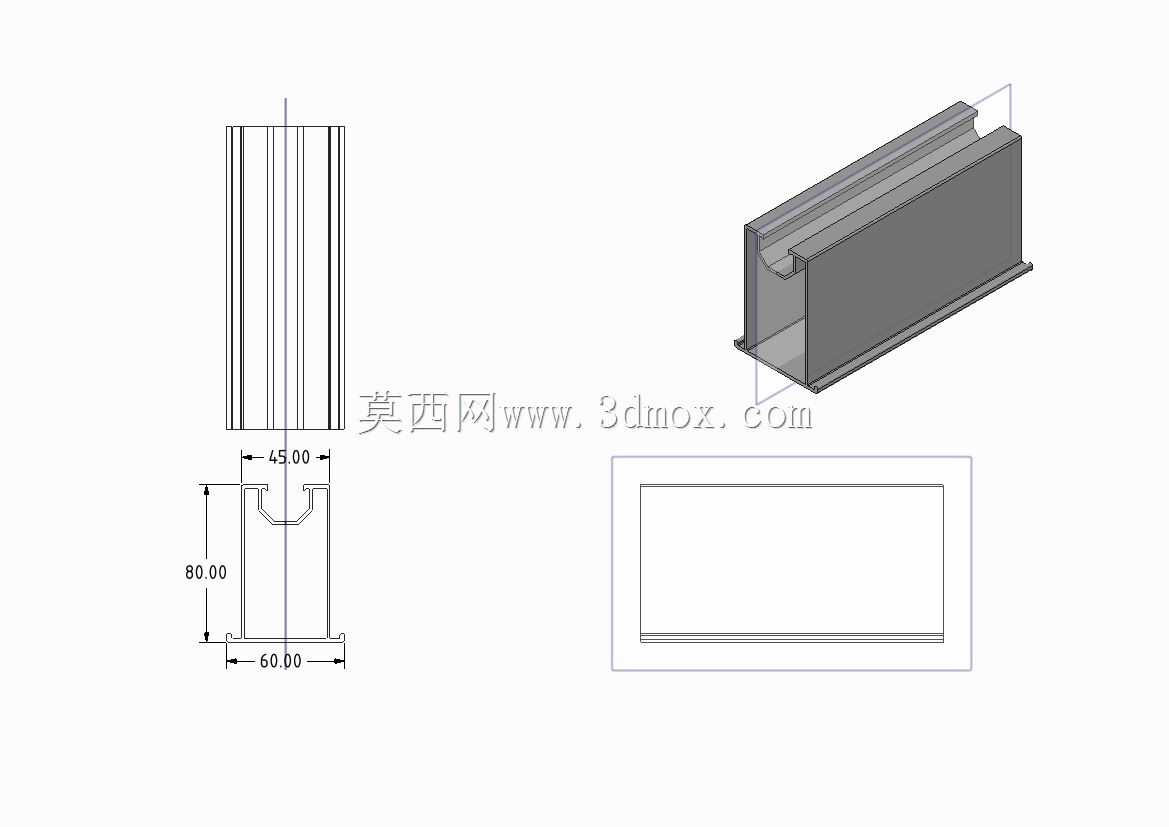

　　从安装边界来看，这款导轨的单根标准长度适配常规光伏组件的排布间距，现场拼接时采用配套的导轨连接件，插入C型槽内锁紧螺栓即可实现两根导轨的同轴对接，拼接处的导电片能够保证接电回路的连续性，不会因为导轨拼接出现接地断点。导轨的截面高度经过优化，在保证自身抗弯强度的前提下，尽可能降低了导轨的整体高度，减少了光伏阵列整体的风阻系数，同时导轨内部的空腔可以布设光伏组件的直流线缆，对线缆起到防护作用，避免线缆长期暴露在紫外线环境下出现老化开裂。

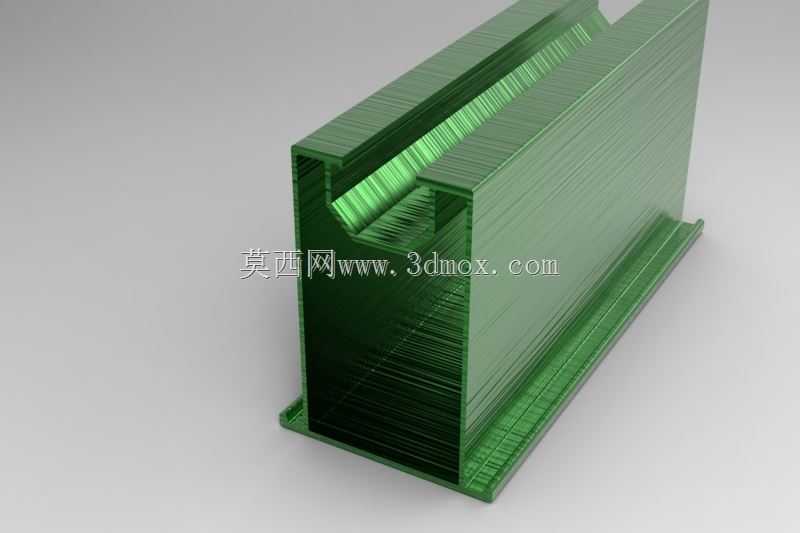

　　在结构强度校核阶段，针对不同地区的风雪载荷工况，对导轨的壁厚做了梯度匹配，常规区域采用标准壁厚即可满足12级风载与30cm积雪厚度的承载要求，沿海高风压区域可以选用加厚壁规格的同截面导轨，不需要重新调整压块与安装配件的规格，大幅降低了项目配件备货的品类复杂度。导轨表面采用绿色环保的静电喷塑处理，涂层的耐盐雾、耐紫外线性能经过户外老化测试，能够保证25年以上的户外使用寿命，不会因为长期日晒雨淋出现涂层脱落、基体锈蚀的问题，同时喷塑层的绝缘特性除了预设的导通点外，能够避免导轨与支架其他金属构件之间出现不必要的电化学腐蚀。

　　现场施工时，作业人员只需要按照排布间距将导轨固定在支架横梁上，依次摆放光伏组件后锁紧压块即可同步完成组件的机械固定与接地连接，相比传统的支架加单独接地扁钢的施工方案，能够减少至少三分之一的现场安装工时，同时避免了后期运维过程中接地跨接线松动、脱落带来的接地失效隐患。导轨的C型槽结构还预留了后期加装运维通道、线缆卡扣、组件清洁设备的拓展空间，不需要额外在导轨上打孔，只需要配套对应规格的T型螺栓即可加装附属配件，适配光伏电站全生命周期的运维改造需求。
