屋顶光伏板安装用克里普洛克夹持固定件

　　在分布式屋顶光伏电站的现场施工环节，光伏组件的固定可靠性直接决定整套系统的抗风载、抗雪压能力，传统的屋面打孔固定方式不仅会破坏原有屋面防水层，后期还容易出现渗漏隐患，后期运维补漏成本极高，这类无穿孔式夹持固定件就是针对彩钢瓦、直立锁边金属屋面的光伏安装场景开发的专用连接件，全程不需要在屋面结构上钻孔打眼，完全依靠机械夹持力实现组件与屋面檩条结构的载荷传递。

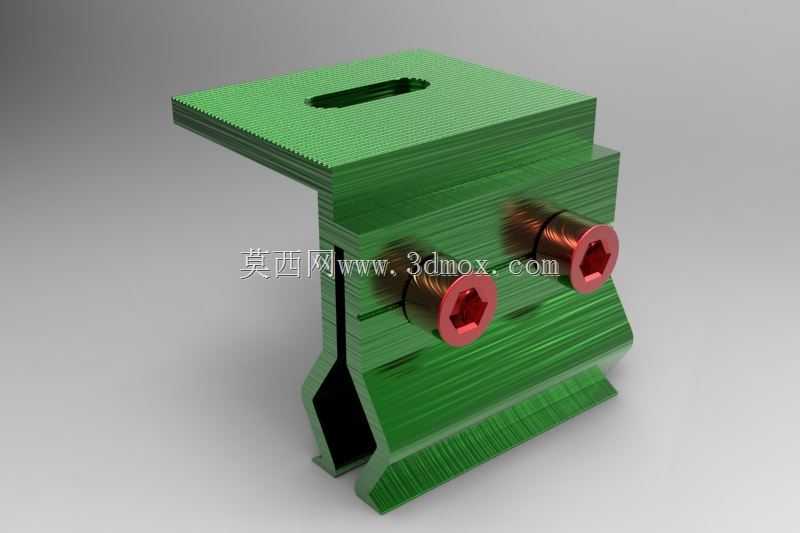

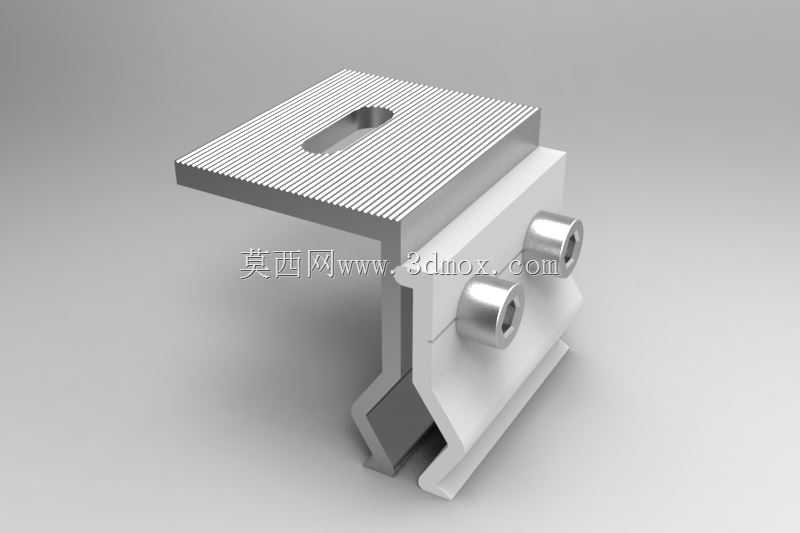

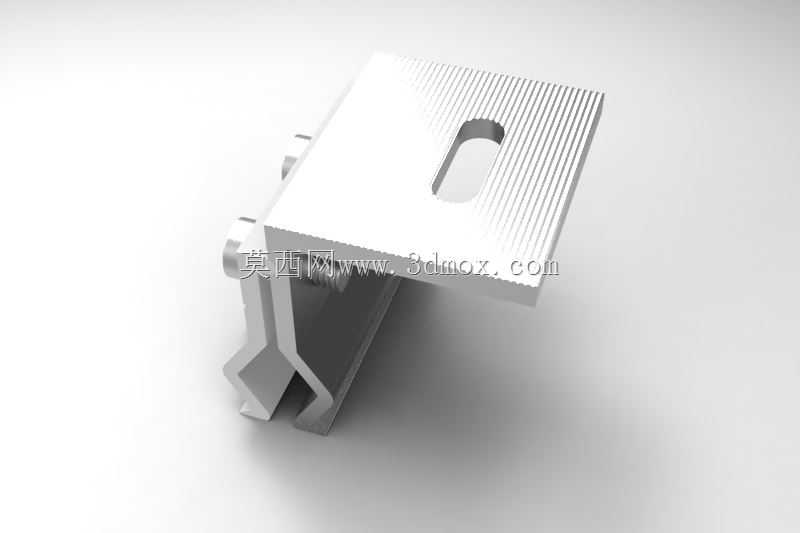

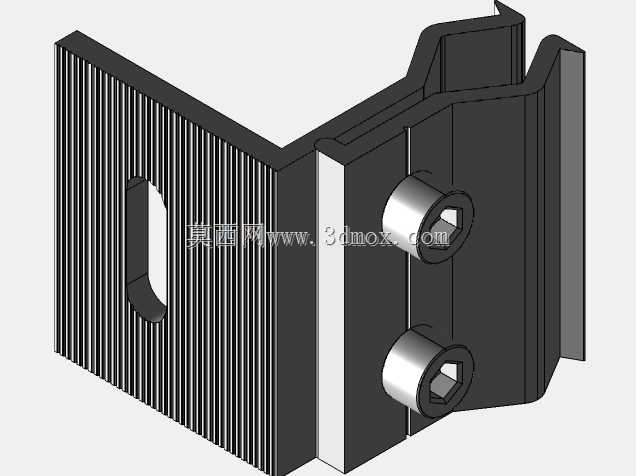

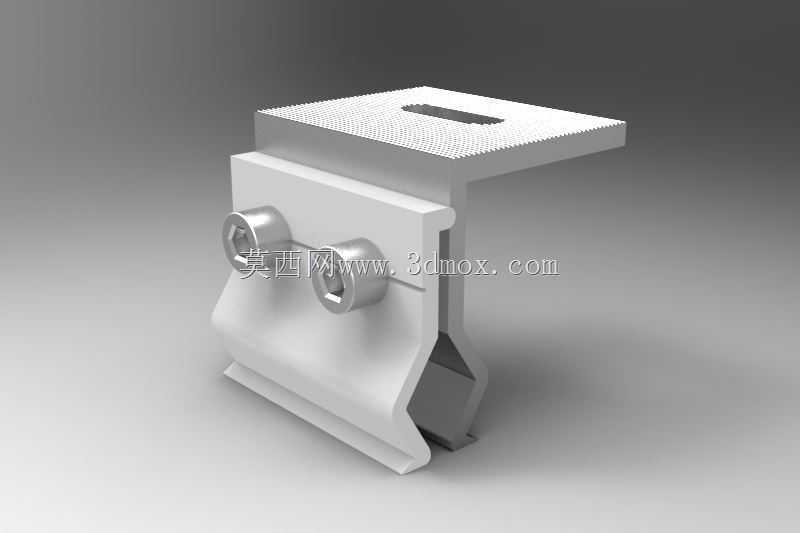

　　从结构设计逻辑来看，这款固定件采用分体式夹座结构，主体夹身的夹持槽完全匹配对应型号的直立锁边屋面板肋型，安装时只需要将夹座的卡槽卡在屋面板的直立锁边上，通过拧紧侧面的两颗内六角紧定螺钉，就能让夹座的上下夹持面紧密贴合在锁边结构的两侧，夹紧力会随着螺钉拧紧力矩线性提升，不会出现打滑松脱的问题。夹座顶部设计有带防滑齿纹的安装平台，平台上预留的长条形安装孔可以适配不同边框厚度的光伏组件压块安装，长孔的调节余量可以抵消现场施工时的组件排布尺寸误差，不需要额外扩孔调整，能大幅提升现场安装效率。

　　考虑到户外长期使用的耐候需求，夹身主体采用铝合金挤压成型工艺加工，表面做阳极氧化处理，材质本身的抗腐蚀能力可以适应沿海高盐雾、内陆高紫外线、多雨潮湿等不同户外环境，不会出现生锈腐蚀导致的夹持力衰减问题。紧定螺钉采用不锈钢材质，和铝质夹身接触时不会产生严重的双金属电偶腐蚀，长期使用也不会出现螺钉锈死无法拆卸的问题，方便后期光伏组件的更换与运维调整。

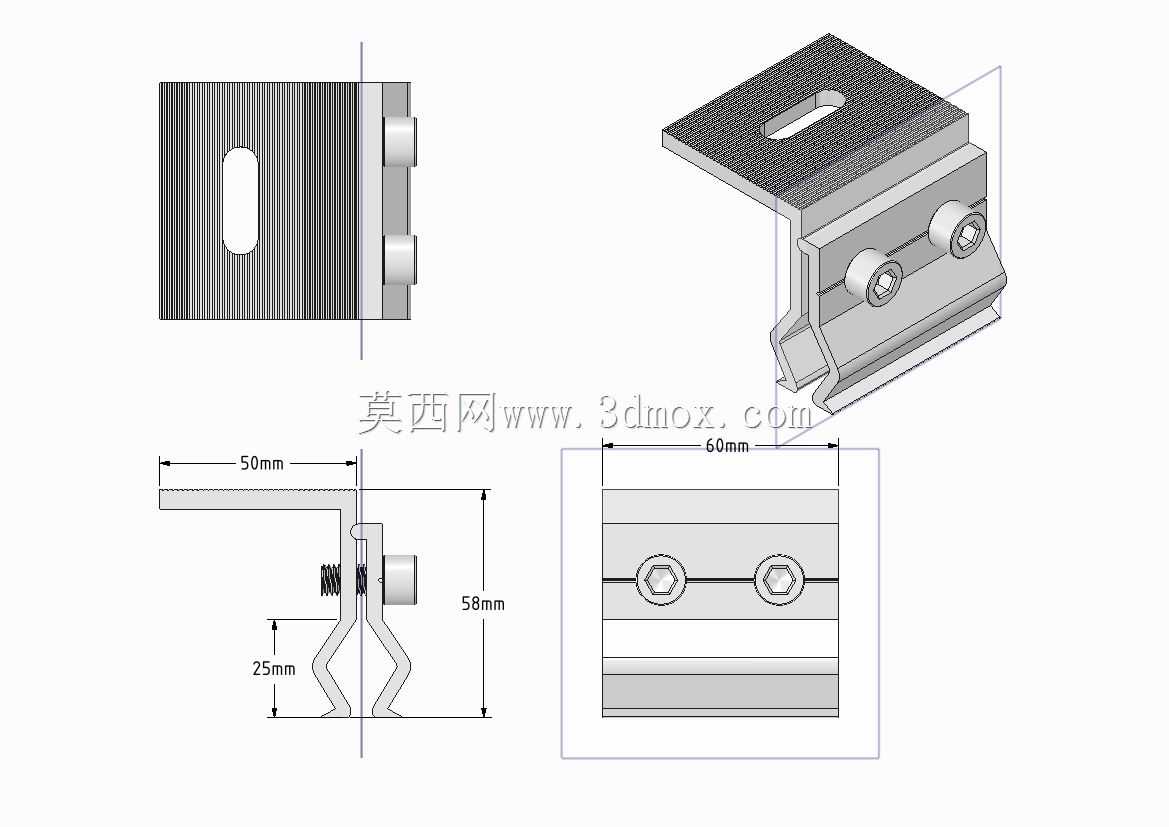

　　从安装边界尺寸来看，夹座的整体高度适配直立锁边屋面板的肋高范围，夹持槽的开口尺寸完全匹配750型彩钢瓦的锁边轮廓，不会出现夹装不到位、虚夹的问题。顶部安装平台的有效接触面积足够分散组件传递的压应力，不会因为局部压强过大压坏屋面板的表面涂层。夹座底部的造型完全贴合屋面板的坡面弧度，安装后和屋面贴合紧密，不会出现积水积灰的缝隙，减少长期使用后的污垢堆积腐蚀风险。

　　实际施工过程中，这类夹持件的排布间距需要根据当地的基本风压、雪压数值计算确定，通常沿组件边框每间隔1-1.2米设置一个固定点，在屋面边缘、转角等风载较大的区域还需要加密固定点数量。安装时需要使用定扭矩扳手拧紧紧定螺钉，严格控制拧紧力矩，既要保证足够的夹持力避免风载下滑动，又要防止力矩过大夹变形屋面板的锁边结构，破坏原有屋面的结构强度。和传统的打孔固定支架相比，采用这类夹持固定件的光伏系统安装效率可以提升40%以上，同时完全规避了屋面打孔带来的渗漏风险，后期如果需要拆除光伏系统，只需要松开螺钉就能取下固定件，不会对原有屋面造成任何破坏，非常适合既有建筑屋顶的光伏改造项目，也适配新建工业厂房的光伏同步施工场景。

　　在结构建模过程中，需要重点验证夹持槽和锁边结构的配合公差，螺钉拧紧时的夹座变形量，以及顶部安装平台的承载能力，确保在最大设计风载下，固定件不会出现塑性变形、滑移脱落的问题。夹身的加强筋结构设置在受力集中的螺钉安装位和夹持拐角处，在保证整体结构强度的前提下尽可能减少材料用量，控制产品的生产成本，同时降低自身重量，减少屋面的额外载荷。
