带锯齿刃三孔安装三角切削刀片结构

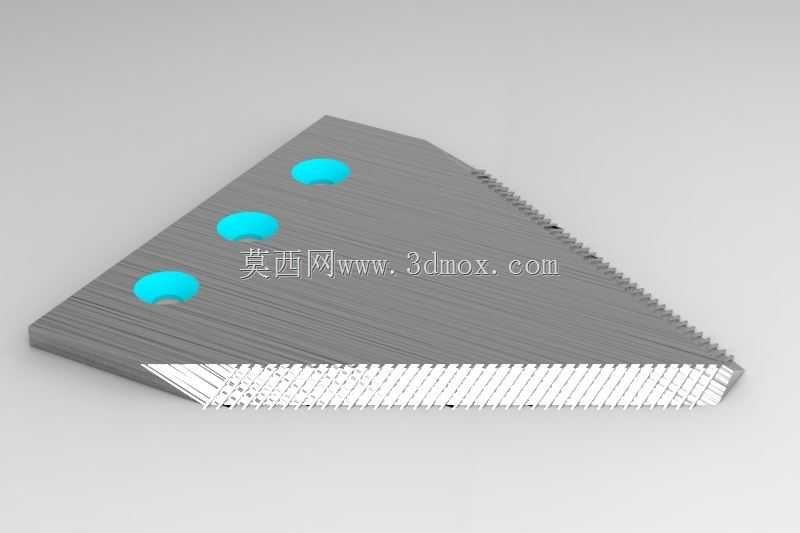

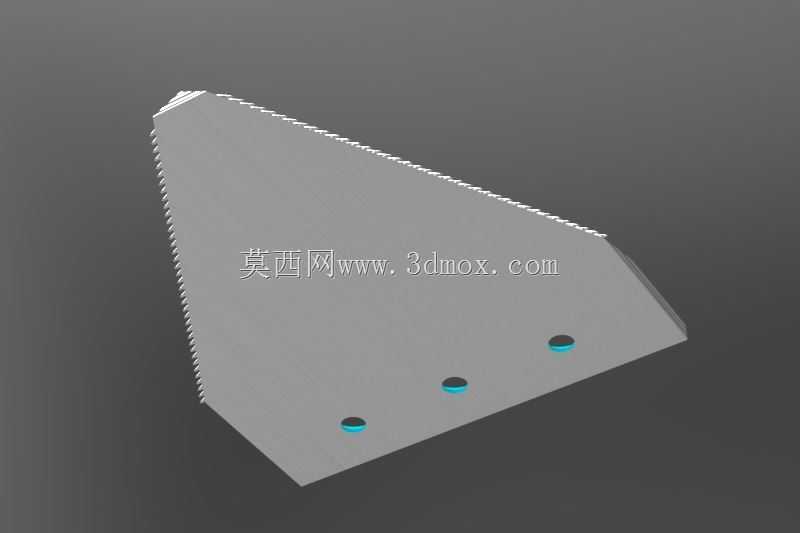

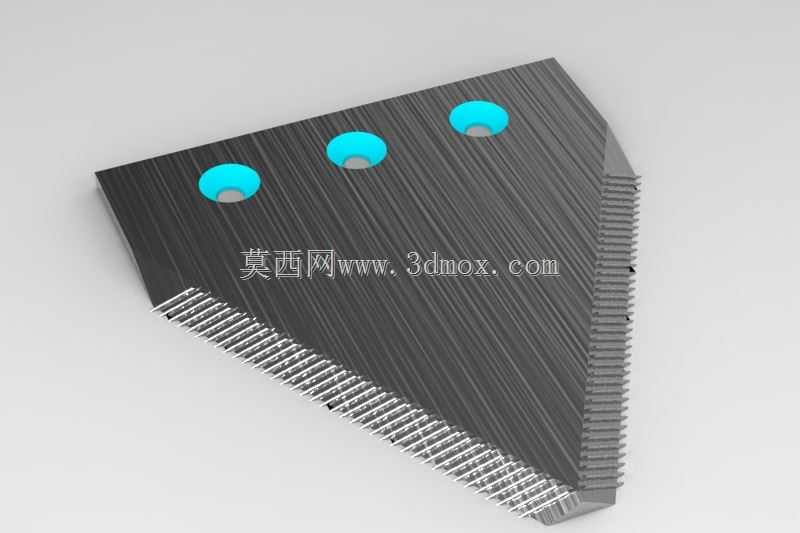

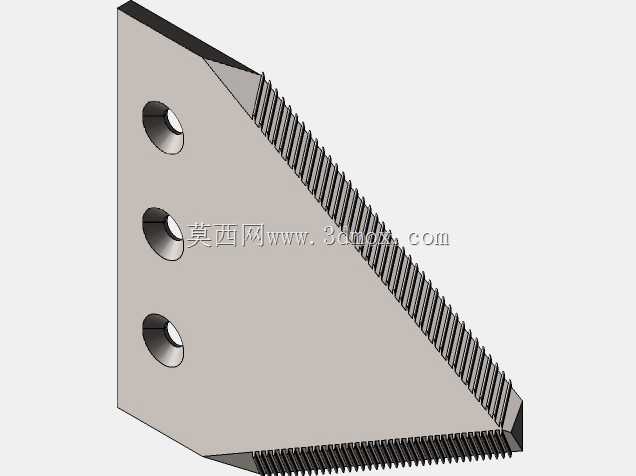

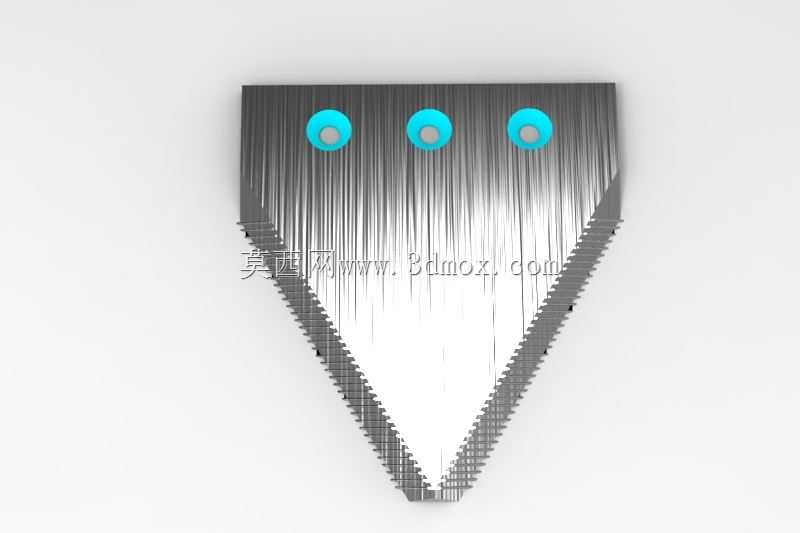

　　这款三角结构的切削刃件，常被应用在农牧机械的秸秆粉碎、青储切碎工位，也可适配小型物料裁切设备的定刀或动刀安装位，承担纤维类、薄型软质物料的连续剪切作业。从结构设计来看，整体采用直角三角的构型，直角边对应的两个直边侧加工有连续的细密锯齿刃口，锯齿采用等距排布的直齿构型，齿尖做了微小的钝化处理，避免刃口过于脆硬在连续冲击作业中出现崩齿问题，同时锯齿的齿深控制在合理区间，既保证切入物料时的抓取力，防止物料打滑，也避免齿槽过深积存碎屑影响剪切效率。三个安装孔沿垂直于其中一个直角刃边的方向等距排布，孔位做了沉孔设计，安装时可将内六角螺栓的头部完全埋入零件平面内，不会突出于安装基面干涉刃口的运动轨迹，

　　也避免螺栓头部在作业过程中被物料磨损导致拆卸困难。设计时将三角的斜边作为非工作的支撑边，做了加厚处理，提升零件整体的刚性，在承受连续剪切冲击时不会出现翘曲变形，两个带锯齿的直角边在安装后分别对应不同方向的进料路径，可根据设备的进料方向选择对应刃口作为工作边，也可在其中一个刃口磨损后，调整安装角度使用另一侧刃口，提升零件的整体使用寿命。安装边界方面，三个安装孔的孔距按照通用的农机切碎辊安装基面尺寸匹配设计，零件整体厚度适配常规的压刀槽宽度，安装时不需要额外对基面进行二次加工，可直接替换原有同类型刀片，刃口的伸出量经过校核，既保证足够的切削深度，也不会因为伸出过长导致刃口受力断裂。在实际作业场景中，这类刀片需要配合高速旋转的刀辊使用，

　　工作时刃口以一定的线速度划过物料，锯齿结构可以先勾住纤维类物料再完成剪切，相比平刃刀片的剪切阻力更小，对含水率较高的软质物料适应性更强，不会出现平刃常见的物料拉扯、连丝问题。建模过程中对锯齿的齿形做了阵列参数化设计，可根据不同的作业物料调整齿距、齿深参数，三个安装孔的位置也设置了可调整的参数约束，方便适配不同安装孔距的设备基座，零件的所有棱边除刃口位置外都做了微小的倒角处理，去除加工毛刺，避免安装时划伤操作人员，也减少应力集中点，提升零件的抗冲击性能。从受力角度分析，三角构型的受力点主要集中在刃口与安装孔之间的区域，设计时特意将该区域的板材厚度做了均匀过渡，没有出现壁厚突变的位置，避免长期受交变载荷出现疲劳裂纹，沉孔的底部与孔壁之间也做了圆角过渡，减少螺栓压紧时的应力集中。
